ontaje de los módulos electrónicos.

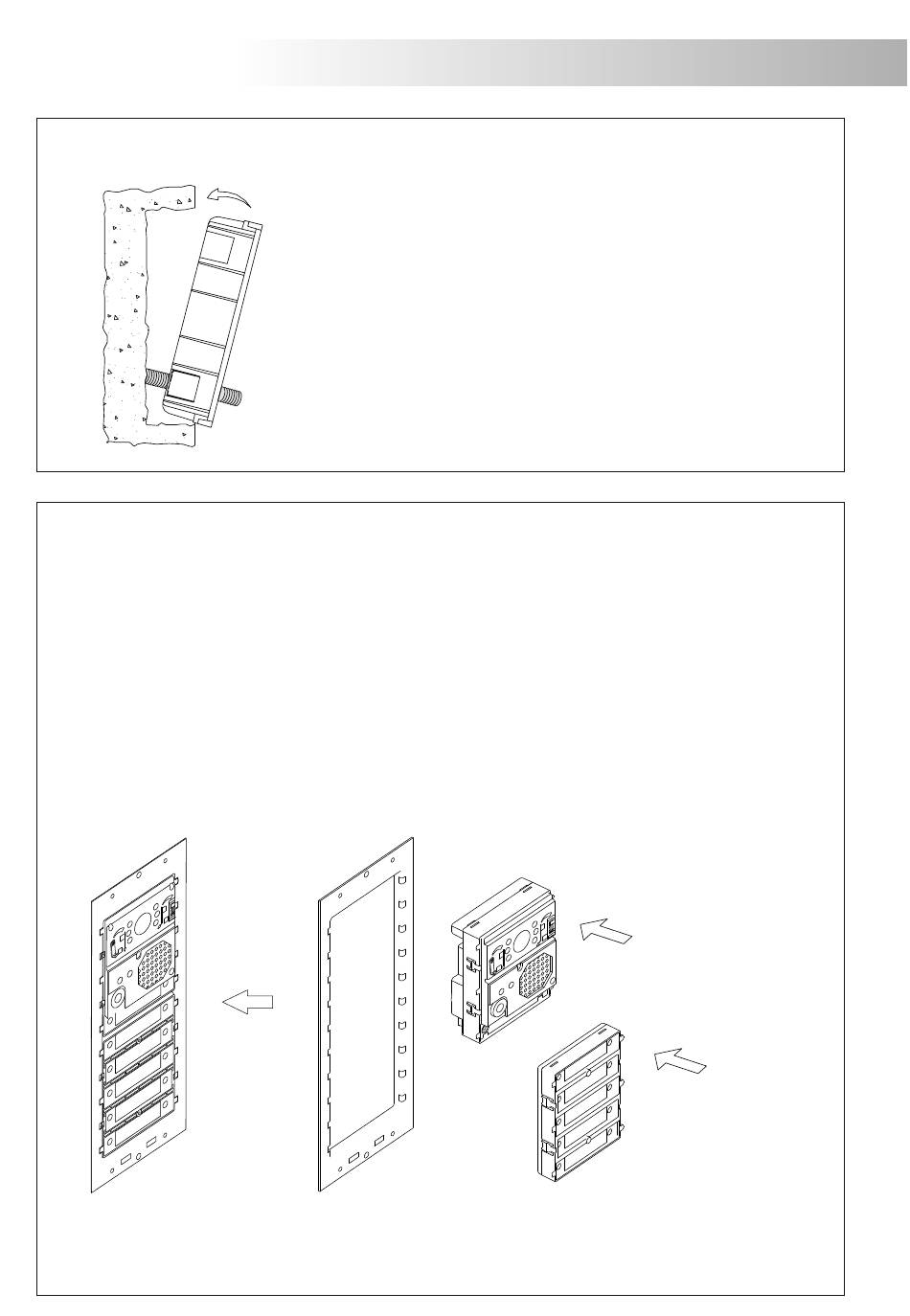

Insertar el módulo de sonido en la parte superior del módulo bastidor.
Alineé las pestañas del módulo de sonido en sus respectivos alojamientos del módulo
bastidor y a continuación ejerza una ligera presión hasta su correcta colocación.
Si existe módulo de pulsadores repita el proceso anterior, ubicandolo debajo del módulo
de sonido, tal cómo muestra el dibujo.
Bastidor
INSTALACIÓN DE LA PLACA
Pasar la instalación por el hueco realizado en la
caja de empotrar. Empotrar, enrasar y nivelar
la caja. Una vez colocada extraer los adhesivos
antiyeso de los orificios de fijación de la placa.
Bastidor
C
olocar la caja de empotrar.
Módulo de sonido
EL620/2Plus
Módulo de pulsadores
EL610D
