Propósito General O No-Incendiario; Intrínsecamente Seguro - Magnetrol E3 Modulevel Manual Operativo

(-) negativo
(+) positivo
Terminal del Conductor Protector

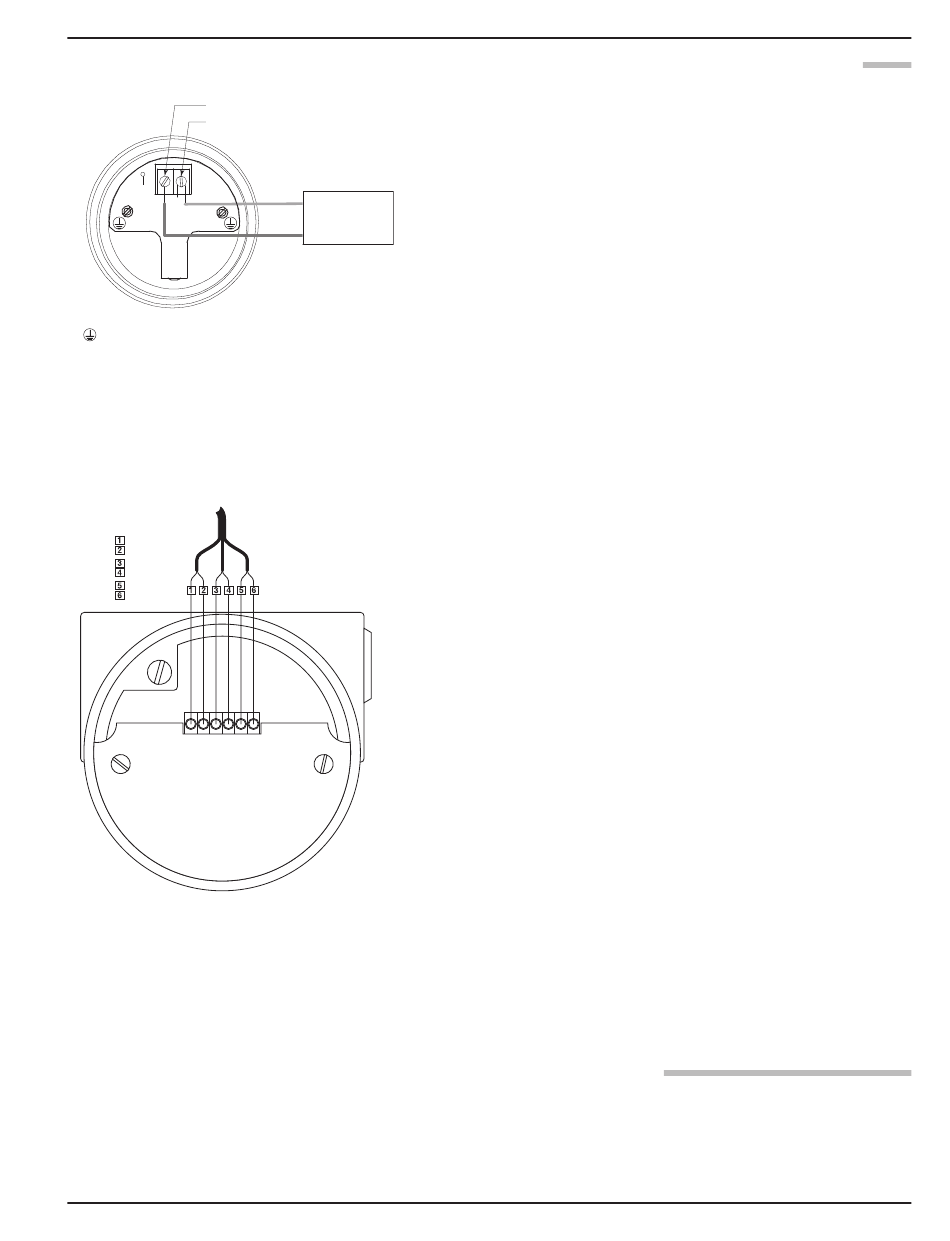

Figura 11
Modelo P.G./I.S./A Prueba de Explosión
Blanco
Negro
Verde
Negro
Rojo
Negro
1 2 3 4 5 6
Figura 12
Tarjetas Terminales
Integral & Remota
SP48-640 E3 Modulevel® Transmisor Desplazador de Nivel - Foundation fieldbus™
3.5.1 Propósito General o No Incendiario (Cl I, Div. 2)
En una instalación de propósito general no existen medios
inflamables presentes. Las áreas tipo No-Incendiario (Cl I,
Div. 2) tienen medios inflamables presentes sólo bajo condi-
ciones anormales. No requiere conexiones eléctricas espe-
ciales así que puede usar métodos de instalación estándar.
+
Para instalar cableado de Propósito General o No-Incendiario:
Fuente de Energía
24 VDC
–
1. Retire la cubierta del compartimiento de cableado del trans-
misor. Instale el tapón conduit en la apertura sin usar. Use
cinta PTFE/sellante para una conexión a prueba de líquidos.
2. Instale un adaptador conduit y jale los cables de energía.
3. Conecte el blindaje a tierra en la fuente de energía.
4. Conecte un cable de tierra al tornillo verde más cercano.
Use un mínimo de 18 AWG con rango de hasta 85 °C.
5. Conecte el cable de energía positivo a la terminal (+) y el
cable de energía negativo a la terminal (-).
6. Coloque de nuevo la cubierta del compartimiento de
cableado del transmisor.
Para instalar cableado de Montaje Remoto:
1. Instale conduit desde la cabeza de montaje remoto hasta la
conexión conduit integral del transmisor E3 (siga todos los
procedimientos locales y de planta).
2. Retire la cubierta del transmisor remoto, la cubierta de tar-
jeta terminal y la cubierta de la tarjeta terminal integral.
3. Conecte un extremo del cable conductor (P/N
037-3226-xxx or 037-3227-xxx) al bloque terminal integral
y el otro extremo al bloque terminal dentro de la cubierta
de tarjeta terminal remota. Asegúrese de empatar los 6
cables numerados con los números de cada bloque terminal.
Vea Figuras 12 & 13.
4. Conecte el blindaje a tierra en la fuente de energía.
5. Conecte un cable de tierra al tornillo verde más cercano
según código eléctrico (no se muestra en la ilustración).
6. Conecte el cable de energía positivo a la terminal (+) y el
cable de energía negativo a la terminal (-).
7. Coloque las cubiertas del compartimiento de cables del
transmisor y a ambas cubiertas de tarjeta terminal.
Asegúrese que todas las cubiertas estén completamente apre-
tadas antes de aplicar energía.
3.5.2 Intrínsecamente Seguro
Una instalación Intrínsecamente Segura (IS) potencialmente
tiene medios inflamables presentes. Una barrera IS aprobada
debe instalarse en el área no-peligrosa (segura). Consulte a
fábrica por los dibujos de agencia.
15
