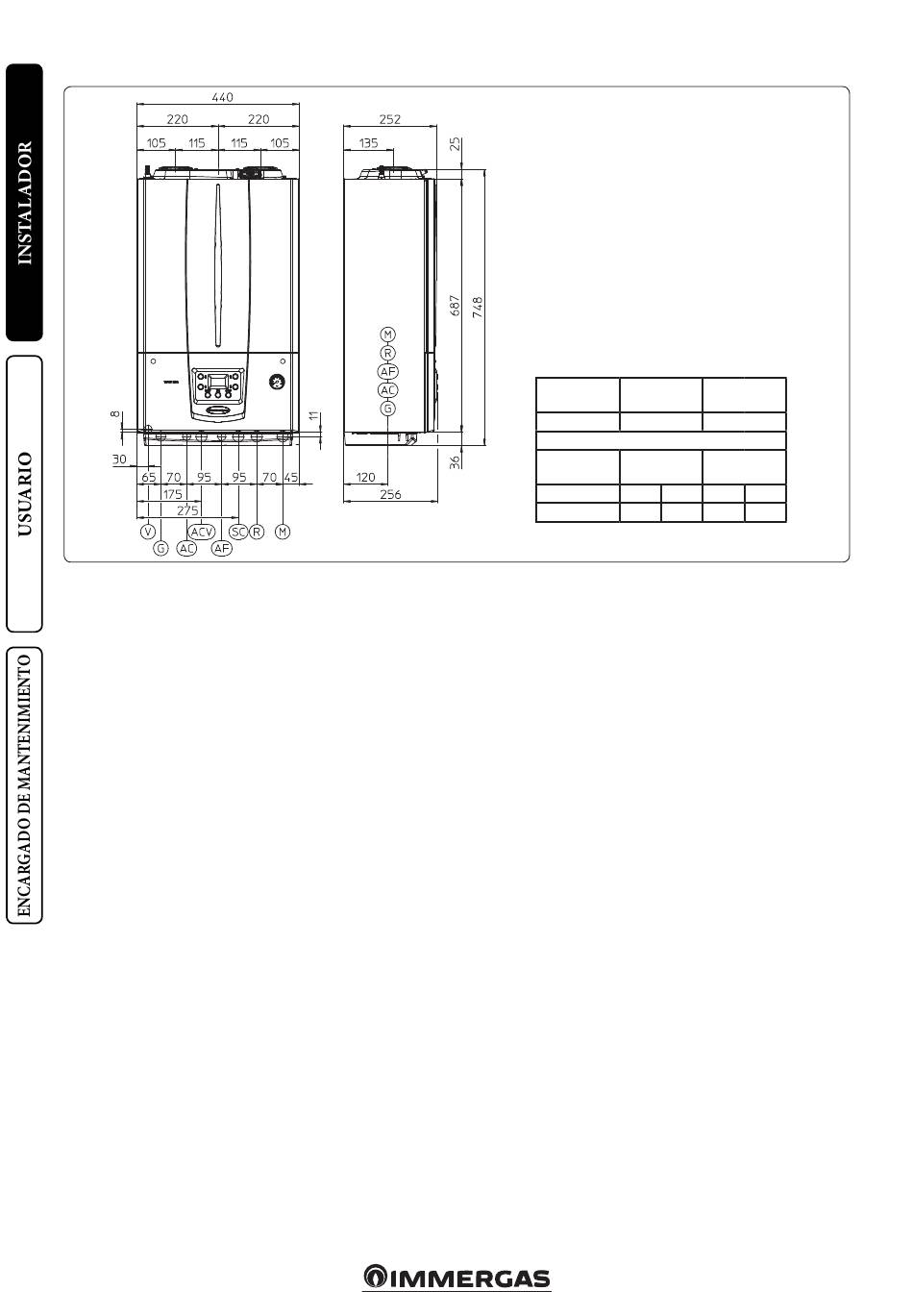

1.2 DIMENSIONES PRINCIPALES.

1.3 PROTECCIÓN ANTIHIELO.
Temperatura mínima -5 °C. La caldera dispone
de serie de una función anticongelación que pone
en funcionamiento la bomba y el quemador cu-
ando la temperatura del agua dentro de la caldera
se pone por debajo de 4 °C.
Si se cumplen estas condiciones, la caldera está
protegida contra el hielo hasta una temperatura
ambiente de -5 °C.
Temperatura mínima -15°C. En caso de que
la caldera se haya instalado en lugar donde la
temperatura descienda por debajo de los -5 °C
el equipo puede incluso congelarse.
Para evitar el riesgo de congelación, siga estas
instrucciones:
- Proteger el circuito de calefacción contra el
hielo, introduciendo en este circuito un líquido
anticongelante de una buena marca, expresa-
mente adecuado para el uso para instalaciones
térmicas y con garantía del productor que no se
provoquen daños al intercambiador y a otros
componentes de caldera. El líquido antihielo
no debe dañar la salud. Siga rigurosamente
las instrucciones de su fabricante relativas al
porcentaje que hay que aplicar en función de la
temperatura mínima a la que se desea preservar
la instalación.
Atención: el uso excesivo de glicol podría
poner el peligro el buen funcionamiento del
aparato.
Debe prepararse una solución acuosa con
clase potencial de contaminación del agua 2
(EN 1717:2002 o según las disposiciones de
las normativas locales vigentes).
Los materiales con los que se fabrica el circuito
de calefacción de las calderas Immergas resisten
a los líquidos anticongelantes a base de glicoles
etilénicos y propilénicos (si las mezclas se pre-
paran como corresponde).
Para la duración y eventual eliminación siga
las instrucciones del proveedor.
- Proteja del hielo el circuito sanitario contra el
hielo, utilizando el accesorio que se vende por
separado (kit antihielo) y que está formado por
una resistencia eléctrica, los cables de conexión
y un termostato de control (leer atentamente
las instrucciones de montaje que se encuentran
en el embalaje del kit accesorio).
Si se cumplen estas condiciones, la caldera está
protegida contra el hielo hasta una temperatura
de -15 °C.
La protección de la caldera contra la congelación
(ya sea para -5°C que para -15°C) se asegura
sólo si:
- la caldera está conectada correctamente a los
circuitos de alimentación de gas y eléctrico;
- la caldera es alimentada de forma constante;
- la caldera no está en modalidad "Off ".
- la caldera no está en anomalía (aptdo. 2.5);
- los componentes esenciales de la caldera y/o del
kit antihielo no estén averiados.
La garantía excluye daños debidos a la interrup-
ción del suministro eléctrico o al incumplimiento
de las instrucciones anteriormente indicadas.
IMPORTANTE: en caso de instalación de la
caldera en lugares donde la temperatura desci-
ende por debajo de los 0 °C, es necesario aislar
térmicamente los tubos de conexión, tanto el
sanitario como el de calefacción.
6
Leyenda:
V - Conexión eléctrica
G - Alimentación gas
AC - Salida del agua caliente sanitaria
ACV - Entrada del agua caliente
sanitaria kit de la válvula solar
(opcional)
AF - Entrada agua sanitaria
SC - Descarga de condensado (diá-
metro interior mínimo de Ø 13
mm)
M - Ida instalación
R - Retorno instalación
Altura Profundidad
Ancho (mm)
(mm) (mm)
748 440

CONEXIONES

AGUA SANI- INSTA-
GAS
TARIA LACIÓN
G AC AF R
3/4" 1/2" 1/2" 3/4"
256
M
3/4"
