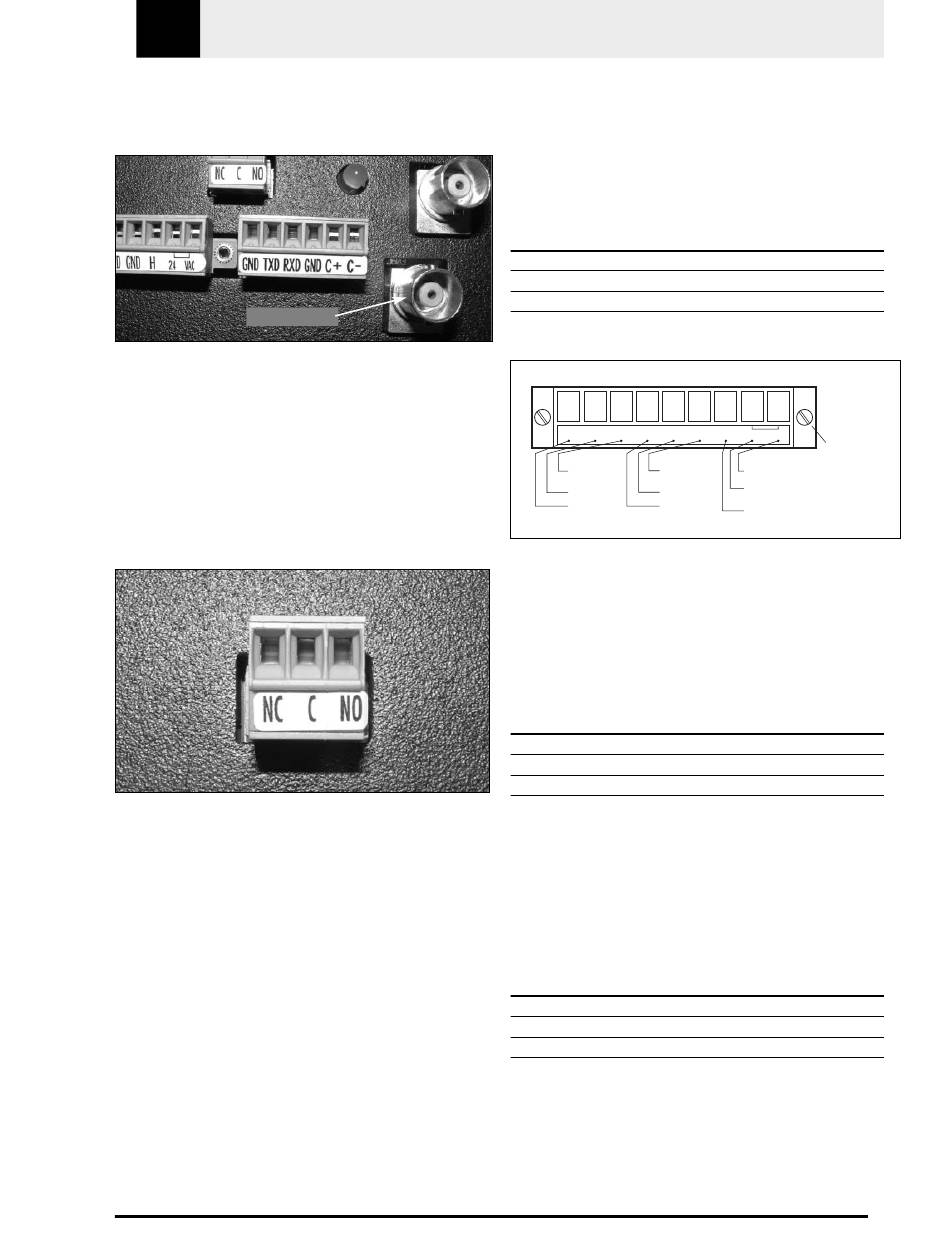

4.2.2.2 Conexión del cable de vídeo
Conecte el cable VIDEO del equipo de distribución
al conector BNC etiquetado como Salida de vídeo
(FIGURA 4).
Salida de vídeo
Figura 4 Salida de vídeo al distribuidor
4.2.2.3 Conexión de la salida de relé de
AutoTracker (opcional)
1.
Desenchufe el conector de salida de relé
de 3 patillas del módulo AutoTracker
(FIGURA 5).
2.
Conecte la salida normalmente abierta
(NO) o normalmente cerrada (NC) a la
entrada de alarma de un equipo VCR, DVR
u otro tipo de entrada de alarma.
Figura 5 Salida de relé de AutoTracker
NOTA: las características de la salida de relé son 30 V CA
a 2 amperios; 60 vatios.
4.2.3 CONEXIÓN DE LA CAJA POSTERIOR Y EL
MÓDULO DE CÁMARA
*El módulo AutoTracker ya debe estar conectado a
la caja posterior y el módulo de cámara para
mantener una comunicación apropiada y controlar
la cámara. Conecte el AutoTracker a la caja posterior
como sigue:
4.2.3.1 Conexión a la alimentación de línea
La cámara puede recibir su alimentación a través de
un conector de 9 patillas del módulo AutoTracker o
puede conectarse directamente a la propia caja posterior.
© 2003 Bosch Security Systems
Si la alimentación se obtiene mediante una conexión
con el módulo AutoTracker, la fuente de alimentación
conectada al conector LINEA de AutoTracker debe
suministrar suficiente potencia para alimentar al
módulo AutoTracker, la caja posterior y el módulo
de cámara (un total de 26 W).
Si el AutoTracker suministra alimentación a la caja
posterior, conéctelo como sigue (FIGURA 6):
AutoTracker
LINEA, patilla 1
NEUT, patilla 2
H, patilla 3
(calefactor; sin conexión para uso con una caja posterior para interiores)
*Se requiere la versión del software 5.00 o superior.
CONECTOR DE CONTROL
9
8
7
6
5
C–
C+ GND RXD TXD GND H
Masa de
RS-232
bifásico
Masa
Bifásico +
**RS-232 TX
Bifásico -
**RS-232 RX
**Si la unidad AutoDome está programada para el servicio
con RS-485, RXD se comporta como DATA (+) y TXD
como DATA (–).
Figura 6 Conector de control
4.2.3.2 Conexión del bifásico
Conecte los tres cables requeridos para el control de
BIFÁSICO como sigue:
AutoTracker
(C+), patilla 8
(C-), patilla 9
GND, patilla 7
NOTA: se suministra con el módulo de caja posterior una
resistencia de 110 Ω, que debe permanecer conectada entre
los terminales (C+) y (C-).
4.2.3.3 Conexión del puerto RS-232
(REQUERIDA)
Conecte los tres cables requeridos para las
comunicaciones a través de RS-232 como sigue:
AutoTracker
TxD, patilla 6
RxD, patilla 5
GND, patilla 4
NOTA: la distancia máxima es de 15 m.
4.2.3.4 Conexión del vídeo
Conecte BNC ENTRADA DE VIDEO del módulo
AutoTracker a SALIDA DE VIDEO de la caja posterior.
Instalación
Caja posterior
LINEA, P101, patilla 1
NEUT, P101, patilla 3
4
3
2
1
24 VAC
Tornillo de
sujeción
24 V CA activo
24 V CA neutro
Colgante de interior - no conectado
EnviroDome
®
- calefactor de 24 V CA
Caja posterior
(C+), P102, patilla 2
(C-), P102, patilla 1
GND, P102, patilla 3
Caja posterior
TxD, P102, patilla 5
RxD, P102, patilla 4
GND, P102, patilla 3
