Analizador portátil de gases de combustión
Configuración de las salidas analógicas en el software del Lancom 4
1)
En el menú principal, seleccione la opción Configuración.
Aparecerá la pantalla de Configuración.
2)
Seleccione la opción Salida analógica.
Aparecerá la pantalla de Configuración de la salida de 4-20 mA.
3)
Utilice las teclas izquierda/derecha, seleccione el Canal y pulse Intro para
seleccionarlo.
4)
Utilice las teclas izquierda/derecha, seleccione la Opción de salida
correspondiente (por ejemplo NO2).
5)
Pulse Intro para guardar la configuración (Aparecerá el mensaje Guardado).
6)
Repita el procedimiento anterior para cada salida que desee utilizar.

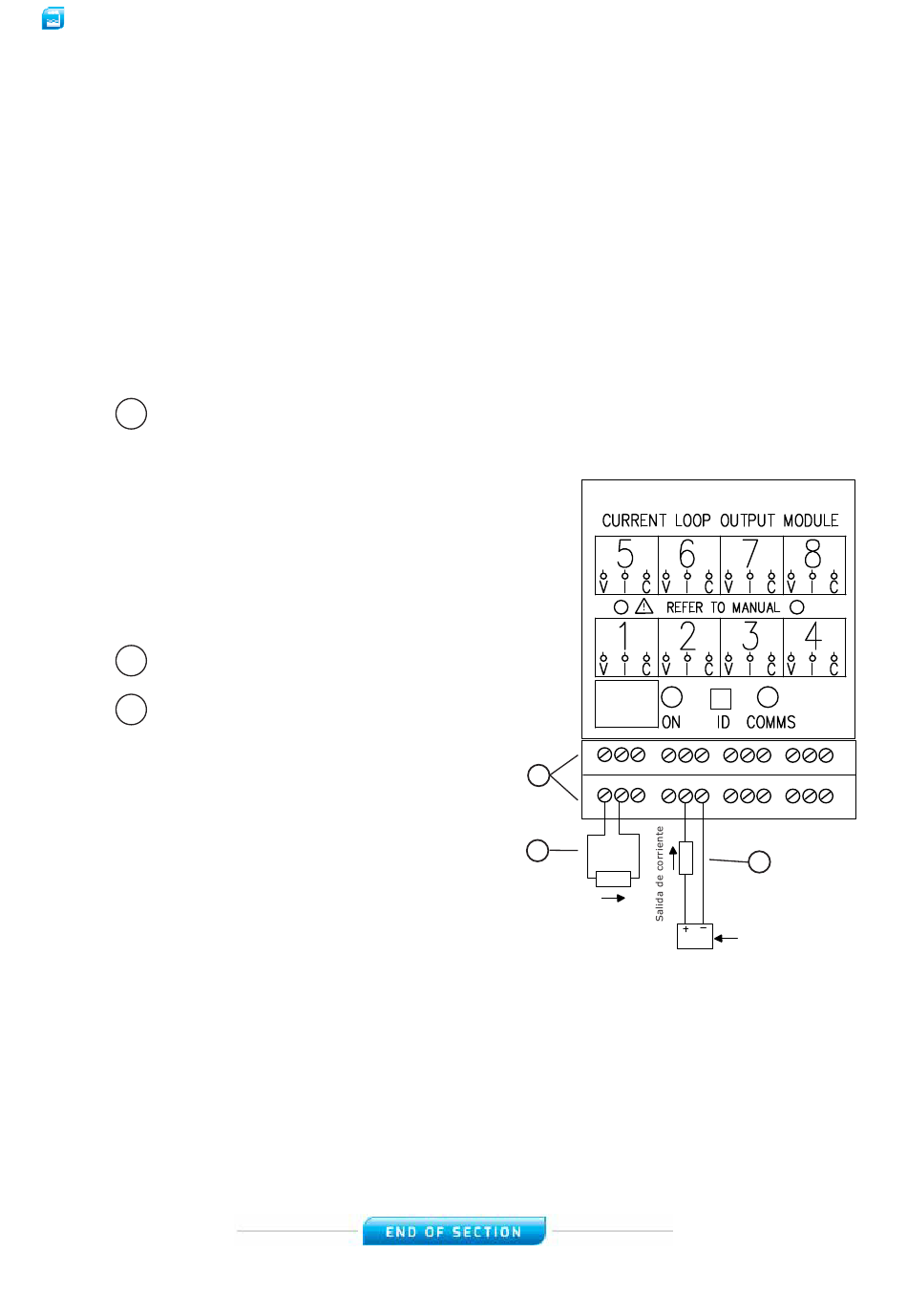

Conexiones de salida
1
Terminales
V
Salida de voltaje (nominal 24V a tierra)
I
Fregadero de corriente controlada
C
Común o a tierra
Aislamiento
Los ocho canales están aislados por separado.
Conexiones
Las salidas están diseñadas para aceptar
cargas pasivas o autoalimentadas.
Se puede utilizar cualquier combinación
en cualquier modelo.
2
Cargas pasivas
Conecte las cargas pasivas entre V e I.
3
Cargas autoalimentadas
Conecte las corrientes conducidas entre I y C.
Guía del usuario
1
2
Salida de
Pasiva
corriente
Lancom 4
3
Autoalimentada
Entrada de
alimentación
9 - 5
