A causa de la incompatibilidad eléctrica, aquellos dispositivos con un protocolo diferente no pueden ser
conectados sobre el mismo lazo. El tipo de protocolo de todos modos puede ser configurado de manera
independiente para cada lazo logrando de este modo integrar sobre la misma central un lazo con
dispositivos de diferentes marcas.
Nota:
Para cada uno de los conductores de Salida de cada lazo debe introducirse una ferrita (entregada) tal y
como se ilustra en la siguiente figura.

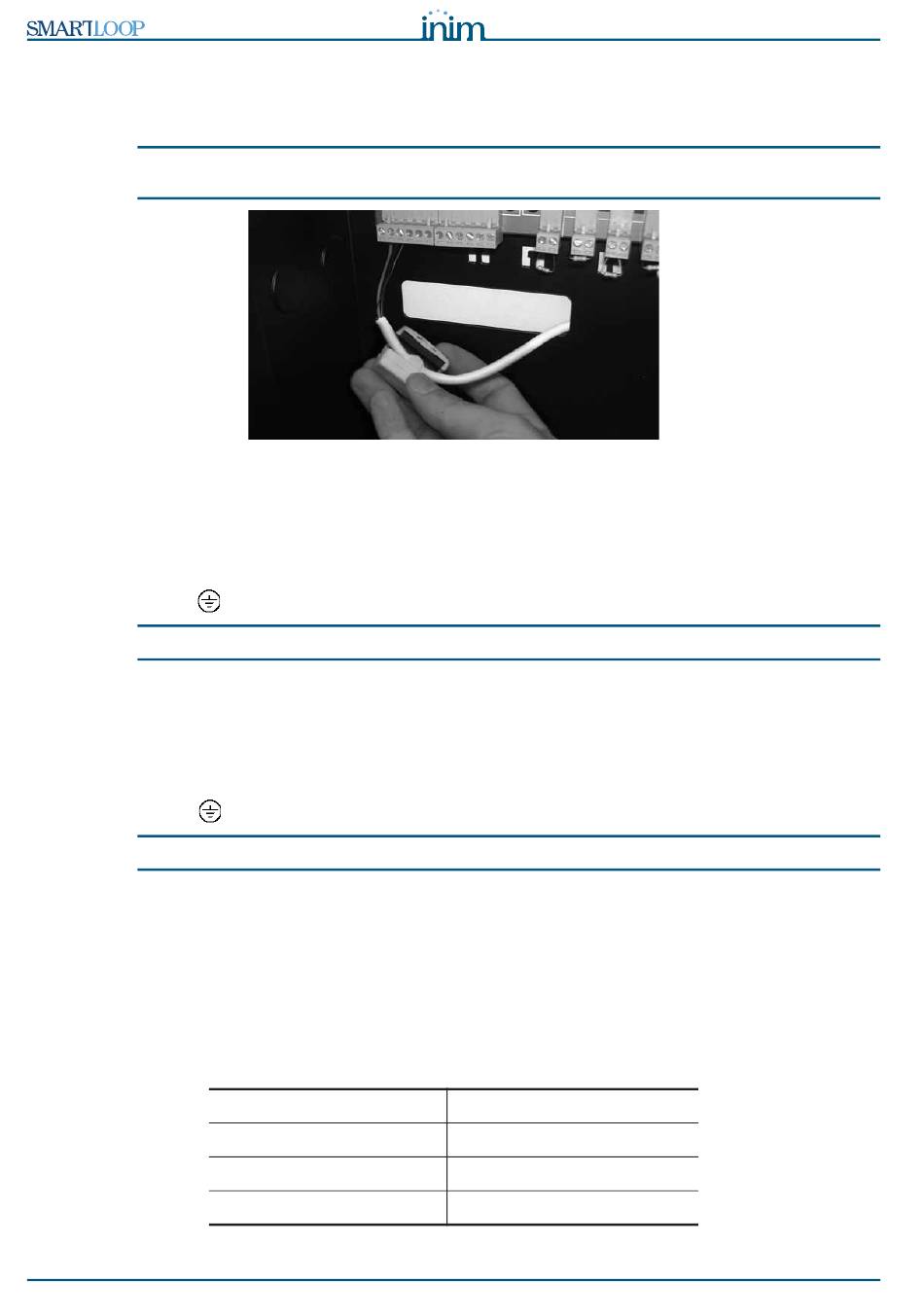

Figura 18 - Ferritas para conductor de salida del lazo

7.3.1 Terminales del lazo

LOOP1-O y LOOP2-O - salida del lazo (párrafo 4.2 - [A4] y párrafo 4.2 - [A6])
• Terminales "+" e "–":conectar todos los dispositivos del lazo en posición paralela a estos terminales
remitiéndose a las instrucciones anexadas a los mismos dispositivos.
• Terminal de tierra "
Nota:
Dejar siempre desconectado una extremidad de esta pantalla.
LOOP1-I y LOOP2-I - salida del lazo (párrafo 4.2 - [A3] y párrafo 4.2 - [A5])
• Terminales "+" y "–":conectar el cableado de retorno del lazo a estos terminales.
Estos terminales permiten al panel verificar la integridad del lazo. En el caso de una sola interrupción del
cableado la central será capaz de comunicar con los dispositivos del tronco que ha permanecido aislado
de estos terminales.
• Terminal de tierra "
Nota:
Dejar siempre un extremo de la pantalla desconectado.

7.3.2 Consideraciones sobre las dimensiones del lazo

Para el cableado del lazo es conveniente utilizar un cable apantallado y trenzado con una sección adecuada.
La pantalla del cable debe ser conectada a tierra utilizando los terminales de tierra conectando la pantalla
por un solo extremo del lazo.
Para un correcto funcionamiento del lazo es conveniente medir las dimensiones del cable utilizado para
realizar la conexión de los dispositivos de forma que la caída de tensión sobre la línea no supere los 8 V. La
tabla que se muestra a continuación contiene las dimensiones mínimas del cable para realizar el cableado
del lazo dependiendo de la distancia entre los terminales de salida del lazo y el dispositivo más alejado:
30
": conectar la pantalla del par de los cables cruzados (2 polos STP) a este terminal.
": conectar la pantalla del cable STP (2 polos) a este terminal.
hasta 500 m
hasta 1000 m
hasta 1500 m
hasta 2000 m
2
mínimo 1 mm
2
mínimo 1,5 mm
2
mínimo 2 mm
2
mínimo 2,5 mm
