INSTRUMENTOS Y DISPOSITIVOS DE MANIOBRA
11
12
10
9
8
7
32
33
34
31
30
29

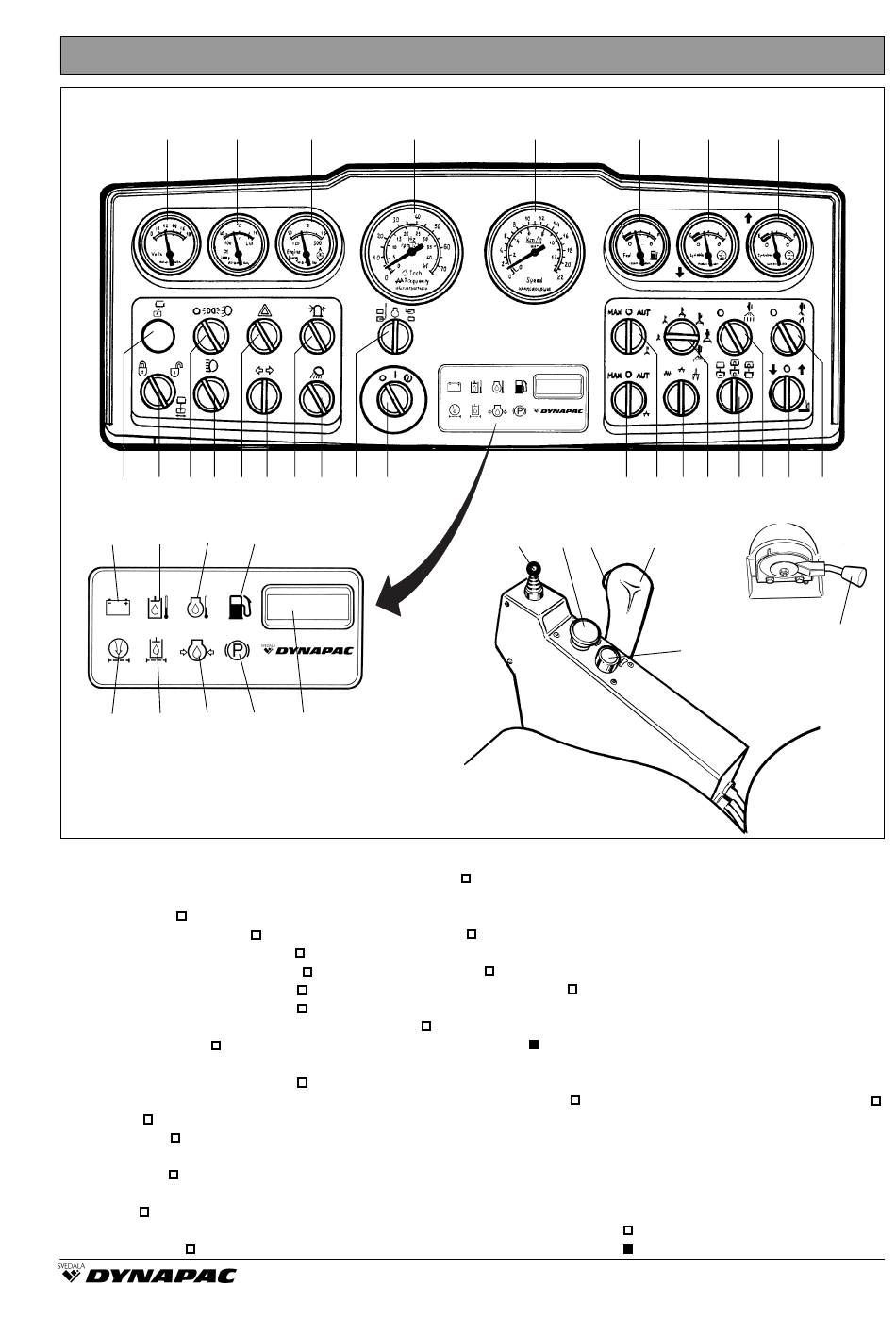

Fig. 8 Instrumentos y panel de mando
1. Interruptor de arranque
2. Selector de revoluciones/
frecuencia
3. Alumbrado de trabajo
4. Luz de advertencia giratoria
5. Conmutador de intermitentes
6. Intermitentes de advertencia
7. Conmutador de luces largas
8. Conmutador de luces de estacio
namiento/cortas
9. Conmutador de dirección
pivotante, Activar/Desactivar
10. Lámpara testigo, posición de
rodillo
11. Voltímetro
12. Temperatura del aceite
hidráulico
13. Temperatura del aceite del
motor
14. Régimen del motor/Frecuencia
de vibración
13
14
6 5 4
3
2
1
35
28
27
15. Velocímetro
16. Indicador de nivel de combustible
17. Indicador de nivel, depósito de
agua trasero
18. Indicador de nivel, depósito de
agua delantero
19. Aspersor, recortador lateral
20. Subida/Bajada del recortador
lateral
21. Aspersor, neumáticos
22. Vibración, rodillo delantero/
trasero
23. Temporizador de aspersión
24. Selector de amplitud, Alta/Baja
25. Aspersor manual/automático
26. Vibración manual/automática
27. Contador de horas
28. Lámpara de advertencia de
frenos
29. Lámpara de advertencia, presión
de aceite del motor
CC 222/222C - CC 232/232C - CC 322 O222ES5
15
16
26 25 24 23 22 21 20 19
37
38 41
40
30. Lámpara de advertencia, filtro de
aceite hidráulico
31. Lámpara de advertencia, filtro de
aire
32. Lámpara de advertencia, carga
33. Lámpara de advertencia,
temperatura del aceite hidráulico
34. Lámpara de advertencia,
temperatura del aceite del motor
35. Lámpara de advertencia, nivel
de combustible
36. Mando, régimen del motor
37. Palanca de dirección pivotante
38. Botón de freno de reserva/
estacionamiento
39. Bocina
40. Mando de marcha adelante/atrás
41. Vibración, Activada/Desactivada
= Accesorio opcional
= De serie en rodillos combinados
17
18
36
39
9
