Instalación mecánica

3.3 Montaje

AVISO!
Un montaje incorrecto puede provocar un sobrecalenta-
miento y disminuir el rendimiento.
Refrigeración
•
Asegúrese de que exista un espacio libre por
encima y por debajo para la refrigeración por
aire. Consulte la Ilustración 3.2 para conocer los
requisitos de espacio libre.

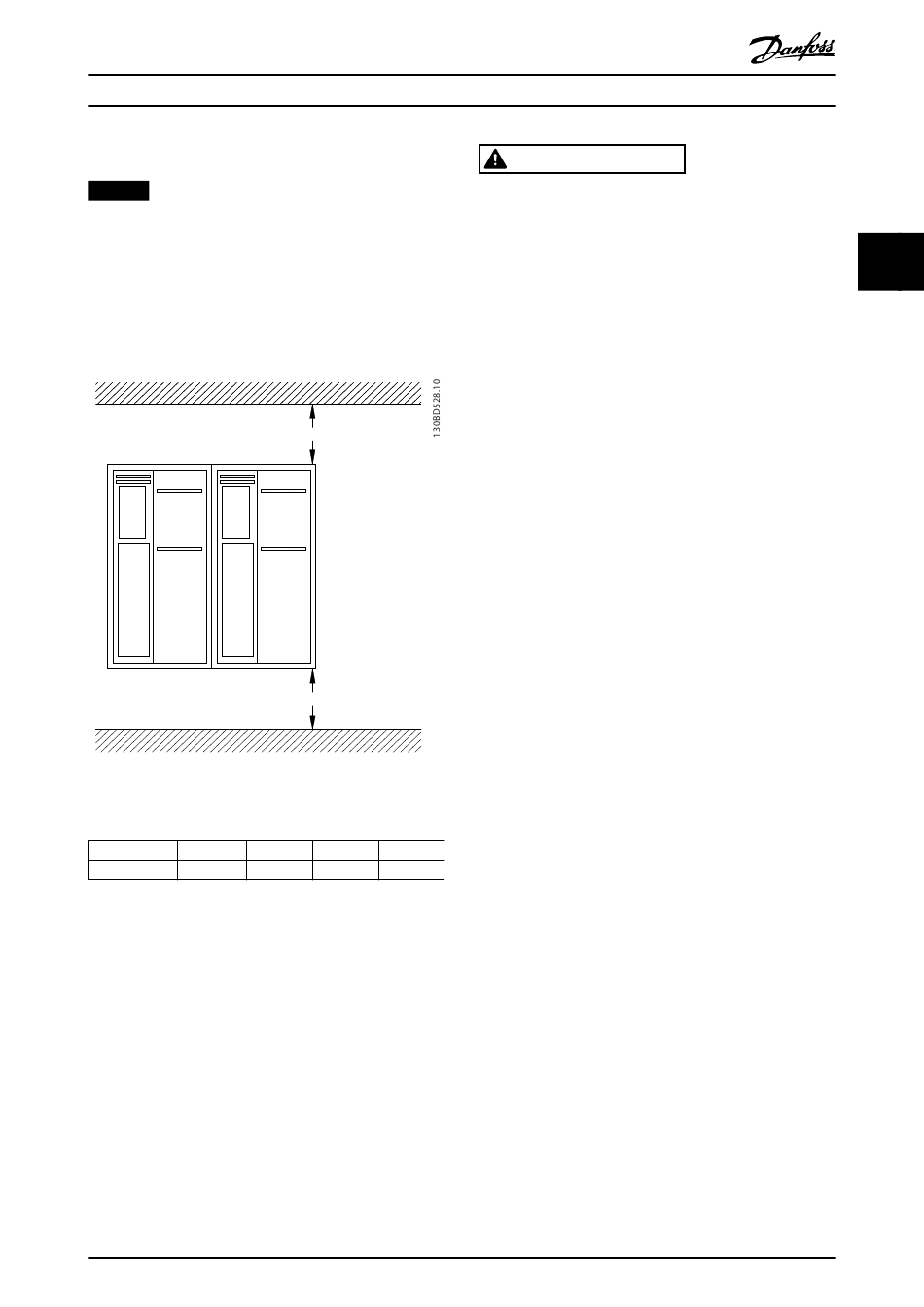

Ilustración 3.2 Espacio libre para refrigeración por encima y
por debajo
Alojamiento A1-A5
a (mm [in]) 100 (3,9) 200 (7,8)
Tabla 3.1 Requisitos de espacio libre mínimo para el flujo de aire
Elevación
•
Asegúrese de que el dispositivo de izado es
idóneo para la tarea.
•
Si fuera necesario, busque una grúa o carretilla
elevadora adecuada para mover la unidad.
•
Utilice los cáncamos de elevación para el izado
de la unidad, en caso de que los haya.
MG33AT05
Guía de funcionamiento
a
a
B1-B4 C1 y C3 C2 y C4
200 (7,8) 225 (8,9)
Danfoss A/S © 05/2018 Reservados todos los derechos.
ADVERTENCIA
CARGA PESADA
Las cargas desequilibradas pueden caerse y volcarse. Si
no se toman las precauciones adecuadas para su
elevación, aumentará el riesgo de muerte, de lesiones
graves o de daños al equipo.
•
No pase nunca bajo cargas suspendidas.
•
Para evitar lesiones, utilice equipos de
protección individual como guantes, gafas
protectoras y calzado de seguridad.
•
Asegúrese de utilizar dispositivos de elevación
con la clasificación de peso adecuada. Para
determinar un método de elevación seguro,
compruebe el peso de la unidad. Consulte el
capétulo 8.9 Potencias de salida, peso y
dimensiones.
•
El ángulo que forma la parte superior del
módulo de convertidor de frecuencia con los
cables de elevación tiene una influencia sobre la
fuerza de carga máxima que puede soportar el
cable. Este ángulo debe ser de 65° o mayor.
Ajuste los cables de elevación y calcule sus
dimensiones adecuadamente.
Montaje
1. Asegúrese de que el lugar donde va a realizar el
montaje soporte el peso de la unidad. El
convertidor de frecuencia permite la instalación
lado a lado.
2. Coloque la unidad lo más cerca posible del
motor. Los cables del motor deben ser lo más
cortos que sea posible.
3. Monte la unidad de modo vertical en una
superficie plana sólida o en la placa posterior
opcional para proporcionar un flujo de aire de
refrigeración.
4. Utilice los agujeros de montaje ranurados de la
unidad para el montaje en pared, cuando
disponga de ellos.
Montaje con placa de montaje y raíles
Se necesita una placa de montaje cuando se realiza el
montaje sobre raíles.
3 3
