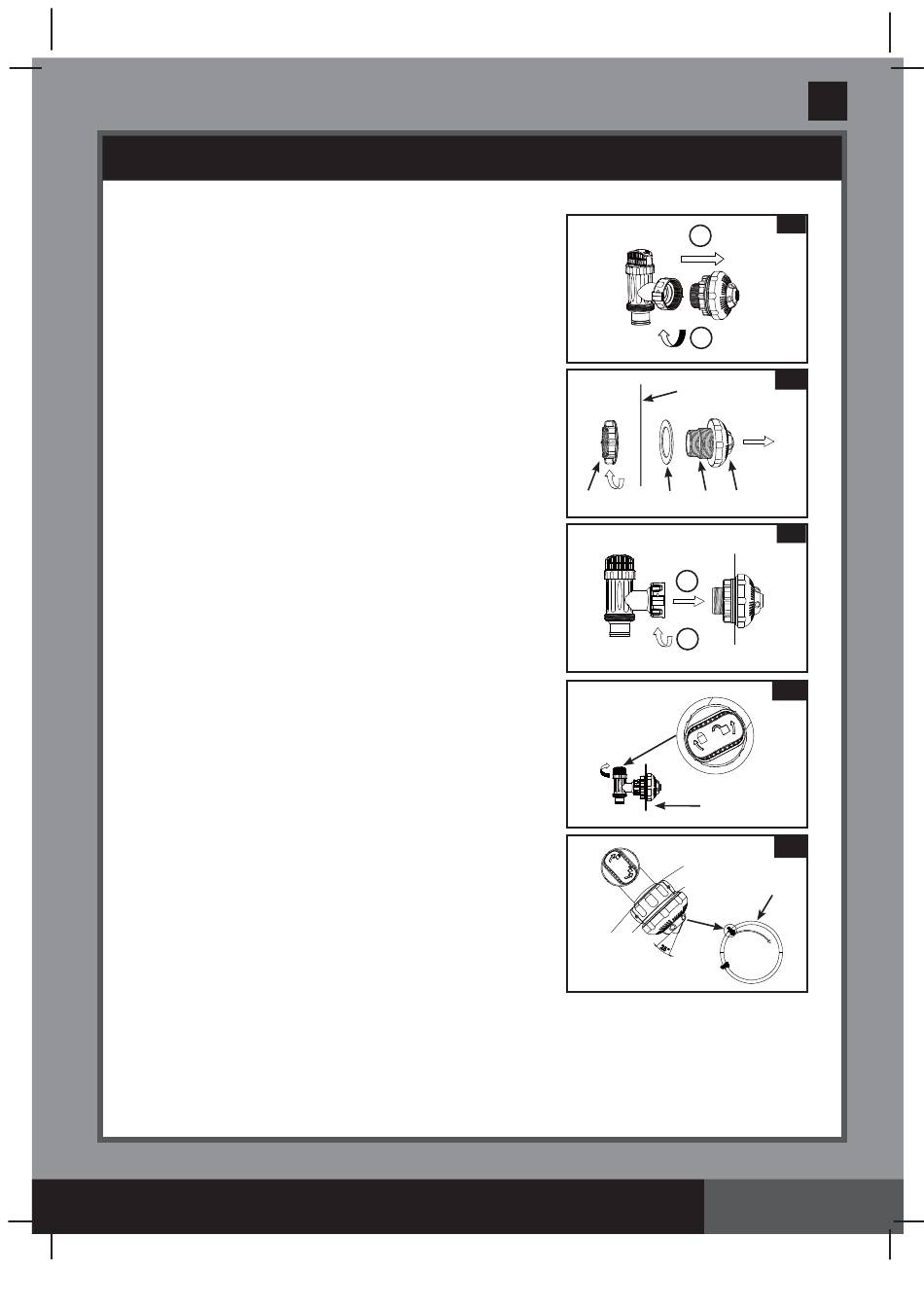

ENTRADA DEL AGUA DE LA PISCINA. BOQUILLA Y VÁLVULAS DE INSTALACIÓN (opcional)
1. Desatornillar la unión de la valvula desatascadora del
conector enroscable del filtro (33), siguiendo el
movimiento de las agujas del reloj (vea el dibujo 5).
Tener cuidado de no perder la arandela de goma (30).
Sitúe la valvula desatascadora en el suelo en un lugar
seguro.
2. Desatornillar la tuerca del filtro (31) del conector
enroscable (33). Deje la arandela plana (32) en el
conector (33).
3. Instale la boquilla y la válvula en la parte superior de la
entrada del agua a la piscina. Desde la parte interna de
la lona inserte el conector (33) en uno de los agujeros
con la arandela que queda en el conector para ser
emplazada en la parte de dentro de la lona.
4. Antes de encajarlas, lubricar las roscas con aceite. Con
la parte plana de la tuerca del filtro (31) mirando la
pared exterior de la lona atornillar esta tuerca (31),
siguiendo el movimiento de las agujas del reloj, contra
el conector enroscable (33) (vea el dibujo 6).
5. La boquilla ajustable de entrada de agua (34) y la
tuerca del mismo (31) se aprietan con los dedos al
conector enroscable (33).
6. Sujete la valvula desatascadora. Coloque la arandela
de goma (30) en su sitio.
7. En el sentido de las agujas del reloj atornillar la unión
de la valvula desatascadora al conector enroscable
(33) (vea el dibujo 7).
8. Gire el regulador en el sentido de las agujas del reloj
hasta su posición de cierre. Asegúrese que el regulador
está bien cerrado (vea el dibujo 8).
9. Ajuste la dirección de la boquilla hacia fuera de la
salida de la piscina para mejorar la circulación (vea
el dibujo 9).
10. La lona de la piscina está ya preparada para llenarse
de agua. Para más instrucciones de llenado, consulte
al manual de propietarios de piscinas encima del suelo.
GUARDE ESTAS INSTRUCCIONES
Español
2
1
PARED INTERNA
DE LA LONA
31 32 33 34
1
2
PARED INTERNA
DE LA LONA
PISCINA
FLUJO DE
AGUA
Página 7
241A
5
6
7
8
9
