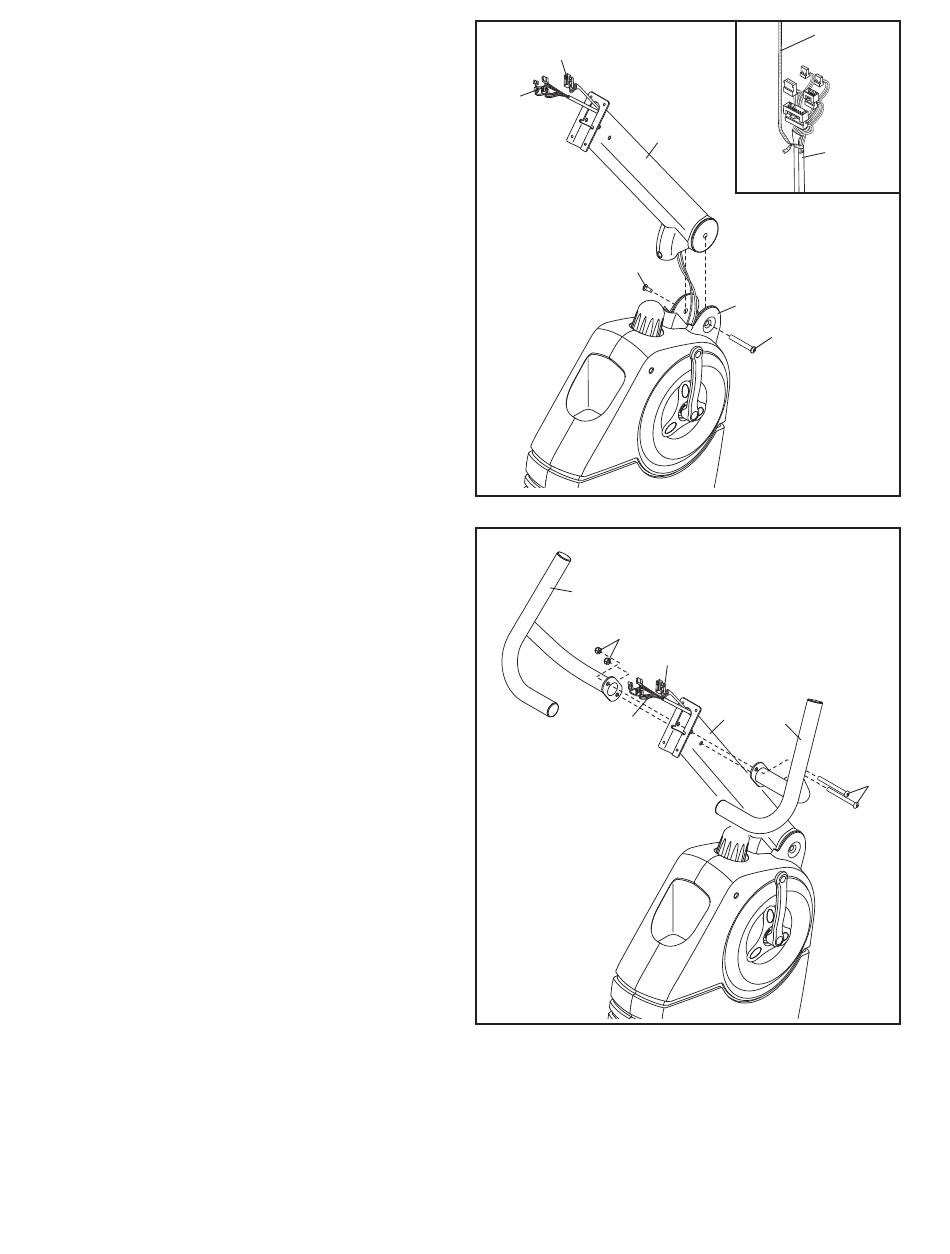

3. Mientras que otra persona sostiene el Montante
Vertical (2) cerca a la Armadura (1), localice la
atadura de cables dentro del Montante Vertical.
Vea el dibujo insertado. Amarre el extremo
inferior de la atadura de cables a los extremos
de los Cableados Principales de los
Juegos/Pulso (42, 43). Entonces, jale del otro
extremo de la atadura de cables hacia arriba
hasta que los Cableados Eléctricos estén com-
pletamente encaminados por el Montante
Vertical (2).
Clave: No pellizque los Cableados Eléctricos
(42, 43). Conecte el Montante Vertical (2) a la
Armadura (1) con un Juego de Pernos de M10
x 63mm (62).
4. Identifique las Barandas Derecha e Izquierda
(59, 60), las cuales están marcadas con una
calcomanía "Derecha" e "izquierda".
Clave: No dañe los Cableados Eléctricos (42,
43). Conecte las Barandas (59, 60) al Montante
Vertical (2) con dos Pernos Botón de M8 x
53mm (72) y dos Contratuercas de Bloqueo de
M8 (89).
3
43
42
62
4
60
89
42
7
Atadura
de Cables
2
42, 43
1
62
Evite pellizcar los
Cableados
Eléctricos (42, 43)
Evite pellizcar los
Cableados
Eléctricos (42, 43)
43
2
59
72
