Conexiones para dispositivos de otros fabricantes
N°
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
Fijación del cable
Las sujeciones del Buzz On-Wall permiten inmovilizar los cables fijados al panel de usuario.
36
①
②
③
④
⑤
⑥
Componente
Unidad de CD/DVD
Entrada de vídeo analógico
• 1 x S-Video IN
• 1 x Composite IN
2 x entradas de vídeo SDI
Salida de imágenes para el microscopio
• 1 x DVI-I Out
• 1 x USB B
NOTA: Esta salida de vídeo también se puede utilizar para una sexta pantalla o para una
pantalla que conecte el usuario (p. ej. un proyector).
Advertencia
El conector tipo B del panel de usuario de la unidad informáti-
ca está reservado para conectar el cable del microscopio de
Brainlab. Si se conectan otros dispositivos a esta interfaz, se
podrían dañar dichos dispositivos o la unidad informática.
2 x entradas de vídeo DVI
Conexiones de alimentación de los componentes de la línea de conexión.
• 6 x 5 V CC / 2 A
NOTA: A la salida DC (CC) solo se deben conectar equipos especificados por Brainlab.
Conexión de red
• Sistema de seguimiento/cámara
• Datos intraoperatorios/navegación
NOTA: Utilice el puerto de datos intraoperatorios para conectar el sistema de navegación.
Puertos de datos
• 2 x USB 3.0
Botón de encendido/apagado del ordenador/computador con indicador LED de estado
Indicador LED de alimentación
⑦
⑧

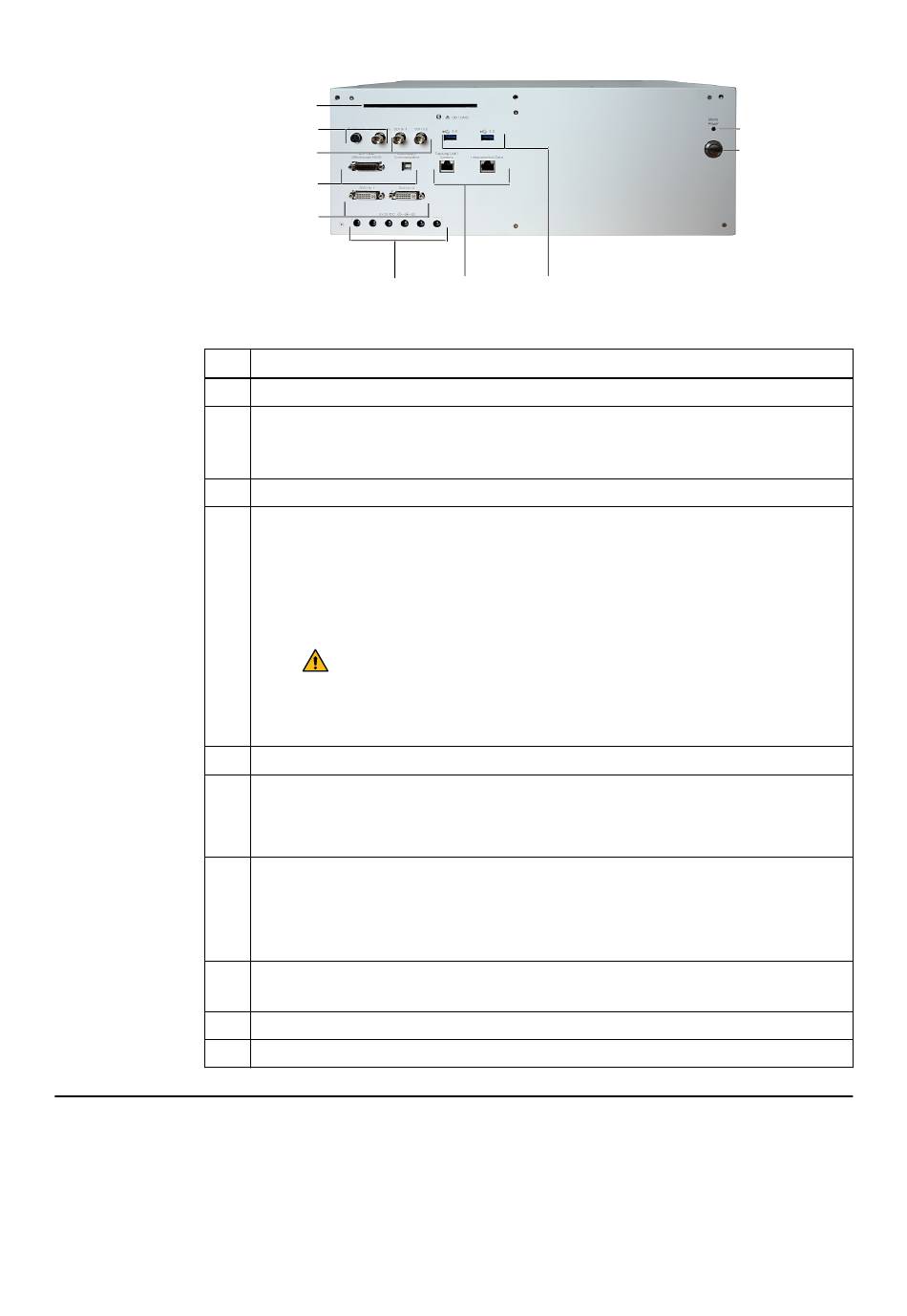

Figura 18
Manual técnico y del sistema Ed. 1.1 Buzz Ver. 2.0
⑩
⑨
