I N S TA L L AT I O N D E R
M O D E L L E I C B 4 2 7
M O D E L L E
I C B 4 2 7
I C B 4 2 7 R

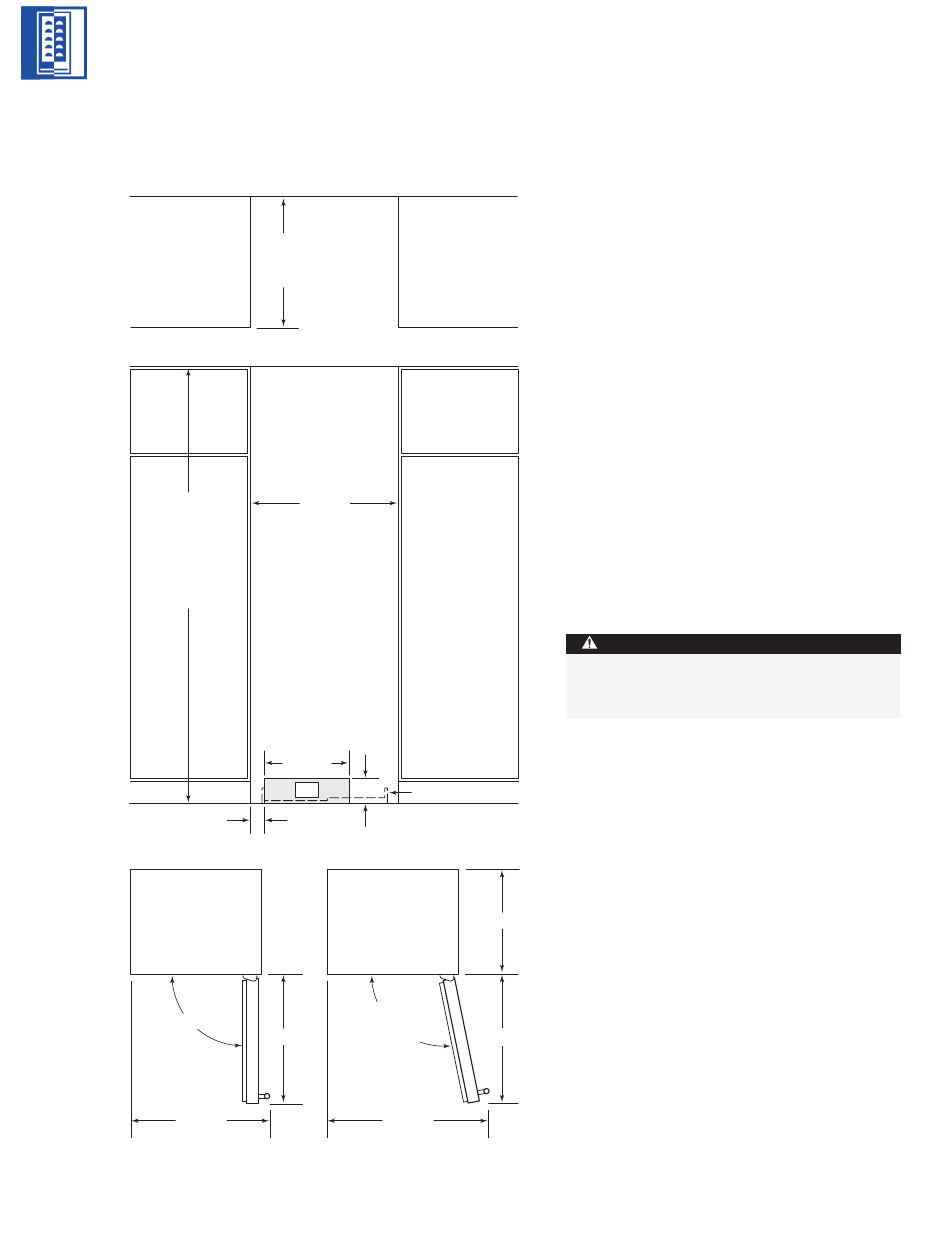

I N S TA L L AT I O N S S P E Z I F I K AT I O N E N
2 032 mm
ROHBAUÖFFNUNGS-
HÖHE ZU
ENDBEARBEITETEM
BODEN
2 019 mm
ERFORDERLICHE
MINDESTHÖHE
64 mm
90˚
711 mm
TÜRFREIRAUM
HINWEIS: Die Türanschlagsfreiräume basieren auf den
Abmessungen der Edelstahltür und des Griffs.
148
M O D E L L E I C B 4 2 7
I C B 4 2 7 R
U N D
635 mm
ROHBAU-
ÖFFNUNGS-
TIEFE
DRAUFSICHT
686 mm
ROHBAUÖFFNUNGS-BREITE
ELEKTRIK IM SCHATTIERTEN
BEREICH UNTERBRINGEN
114
mm
394 mm
E
KIPPSCHUTZHALTERUNG
VORDERANSICHT
105˚
MAXIMALER
TÜRANSCHLAG
648 mm
889 mm
TÜRFREIRAUM
I C B 4 2 7 R
U N D
V O R B E R E I T U N G D E S I N S TA L L AT I O N S -
O R T E S
Stellen Sie sicher, dass die bearbeitete
Rohbauöffnung an der Stelle, wo das Wein-
lagerungsgerät installiert werden soll, richtig
vorbereitet wird. Die Abmessungen der
Rohbauöffnung, der Freiraum für den Türan-
schlag und die Platzierung der Stromversorgung
für Modelle ICB427 und ICB427R entnehmen Sie
den Installationsspezifikationen.
WICHTIGER HINWEIS: Für eine ordnungs-
gemäße Bedienung muss sich die Tür um
mindestens 90 Grad öffnen lassen. Bei Eckenin-
stallationen wird ein Füllstreifen von mindestens
51 mm verwendet, um eine Öffnung von 90 Grad
zu gewährleisten. Auch vor dem Gerät muss
genügend Platz sein, damit sich die Tür voll-
ständig öffnen lässt.
WICHTIGER HINWEIS: Stellen Sie sicher, dass
der Boden unter dem Gerät mit den angrenzen-
den bearbeiteten Böden eben abschließt.
VORSICHT
Erst dann Weinflaschen in das Wein-
lagerungsgerät legen, wenn die Installation
abgeschlossen ist.
606 mm
648 mm
