Coloque el juego de hacer are en la forma.
Gire el mango del juego de hacer are hacia las
agujas del reloj hasta que el are esté
completamente realizado en la tubería.
Remover el juego de hacer are, después
inspeccionar el extremo de la tubería para
grietas o incluso are.
Paso 4.- Conectar tuberías
Cuando conecte las tuberías de refrigerante, tenga
cuidado en no aplicar demasiado torque o
deformar la tubería en cualquier sentido. Deberá
conectar la tubería de baja presión primero y
después la tubería de alta presión.

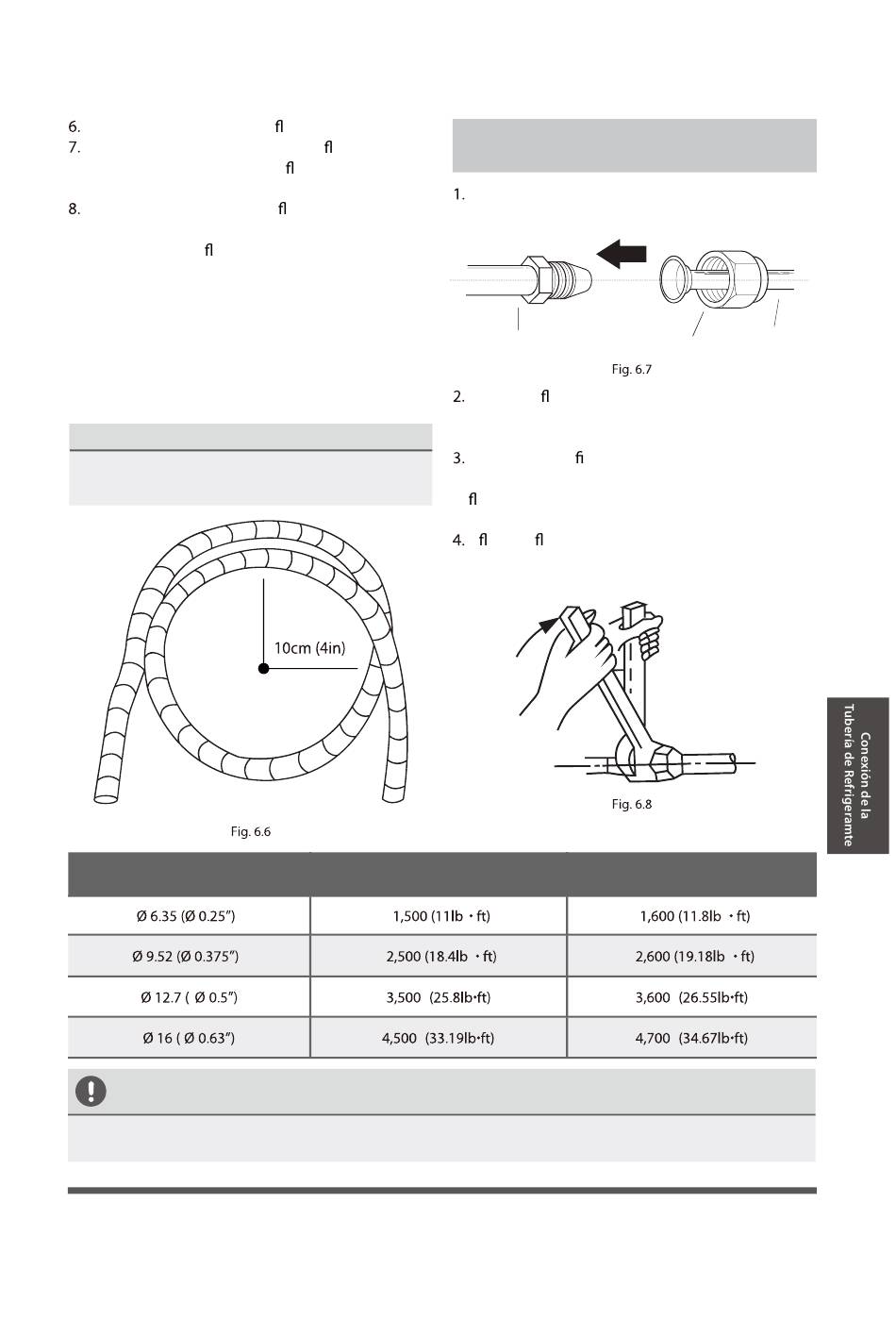

RADIO MINIMO
Cuando se dobla la tubería de refrigerante,
el radio mínimo es de 10cm Fig. 6.6
Radio
Diámetro externo de
la tubería (mm)
NO USAR UN TORQUE EXCESIVO
Fuerza excesiva puede romper la tuerca o dañar la tubería de refrigerante. No debe excederse
del torque requerido que se muestra en la tabla.
Instrucciones para conectar la Tubería
a la Unidad Interior
Alinear el centro de las dos tuberías que usted
conectará. Ver Fig. 6.7
unidad interior
Apriete el are lo más que se pueda con la mano
Con una llave, agarre la tuerca en el tubo de la
unidad
Mientras toma rmemente la tuerca en el tubo
de la unidad, use una llave torsión para apretar el
are de acuerdo con el valor de torque que indica
en la tabla de Requerimiento de torque.
A ojar el are ligeramente, después apriete otra
vez.
REQUERIMIENTO DE TORQUE
Apriete con Torque
(N.cm)
Tubo de la
Agregar apriete con
Torque (N.cm)
Flare
Tubería
