Correas

Medidor de tensado

Cambio de la correa del alternador

170
3. Emplee la basculación de oruga para inclinar el equipo perfora-
dor, de forma que el depósito puede vaciarse adecuadamente.
4. Apretar el tapón para que no salga el gasóleo.
Controlar el tensado de las correas con un indicador de tensado.
1. Presionar hacia abajo el brazo (1) en el dispositivo de medición.

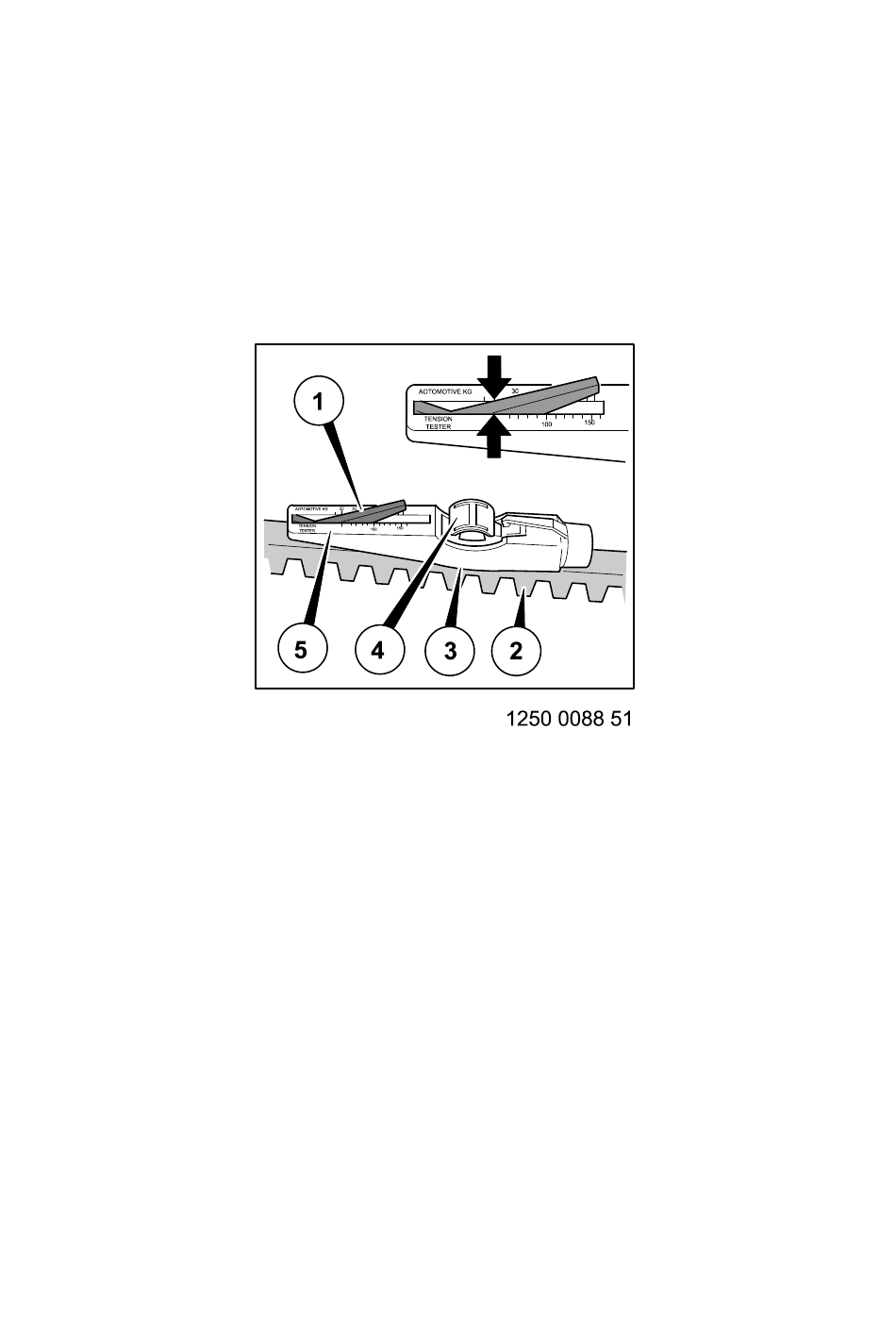

Figura 8.7. Herramienta de medición para las correas.
2. Colocar la guía (3) en la correa (2) entre dos poleas, comprobar
que el tope se adapte en sentido lateral.
3. Presione el botón (4) en ángulo recto respecto a la correa (2), de
manera que se escuche o se detecte que suelta el muelle.
4. Elevar con cuidado el dispositivo de medición, sin modificar la
posición del brazo (1).
5. Leer el valor de medición en el punto de corte (flecha) escala 5
y brazo (1).
6. Tensar en los casos necesarios.
Cambiar las correas solamente si el motor está desconectado.
1. Desmontar la cubierta de la correa.
