Wibeee Max

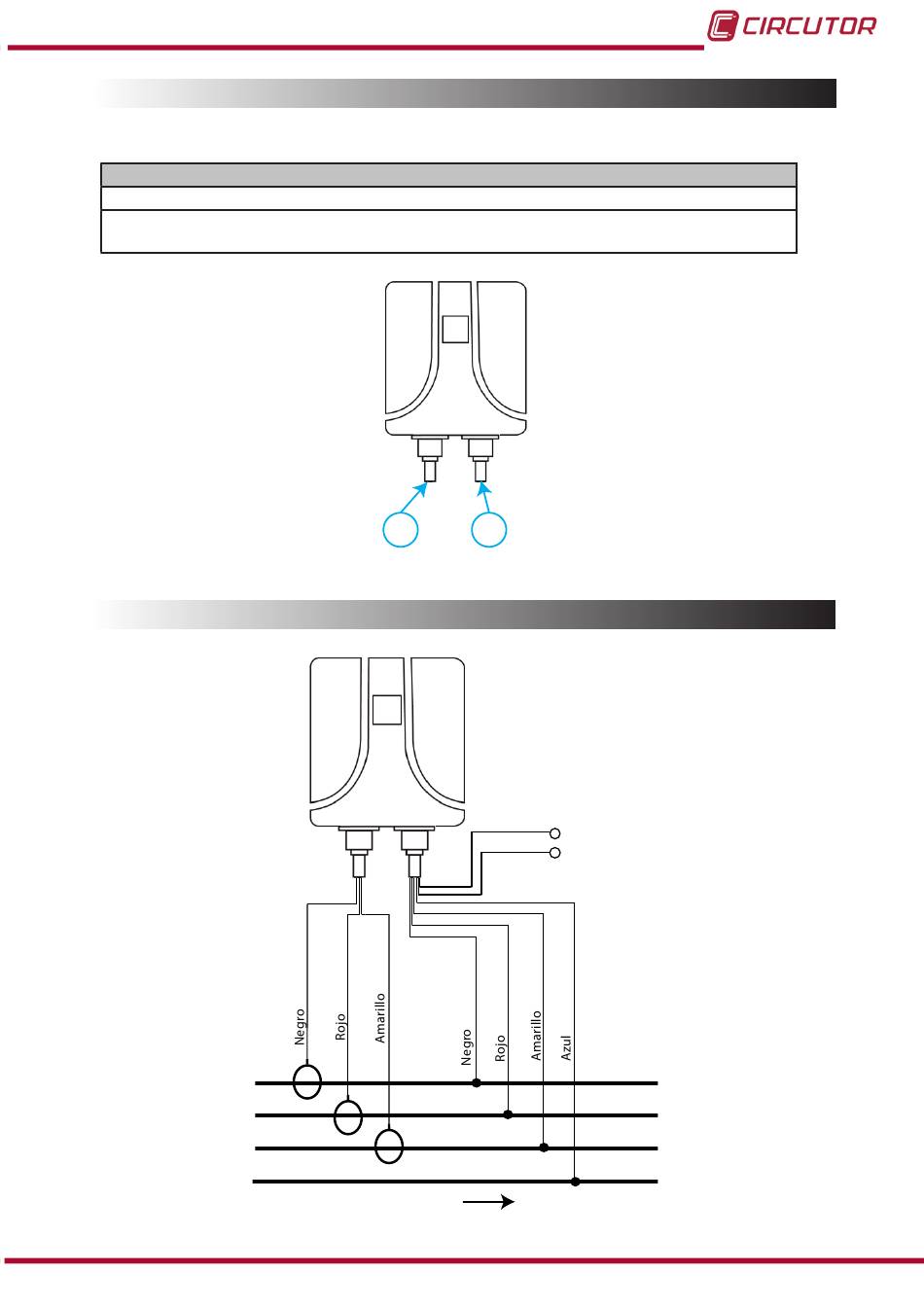

3.4.- BORNES DEL EQUIPO
1: Medida de corriente: Negro: L1 , Rojo: L2, Amarillo: L3
2: Medida de tensión y Alimentación auxiliar: Negro: L1 , Rojo: L2, Amarillo: L3, Azul: Neutro
3.5.- ESQUEMAS DE CONEXIONADO
L1
L2
L3
N
Manual de Instrucciones
Tabla 9:Relación de bornes del Wibeee Max�
Bornes del equipo Wibeee Max
Verde y Marrón: Alimentación auxiliar.
1
Figura 3:Bornes Wibeee Max�
CARGA
Figura 4: Esquema de conexión Wibeee Max�
2
Marrón
Alimentación
Verde
Auxiliar
13
