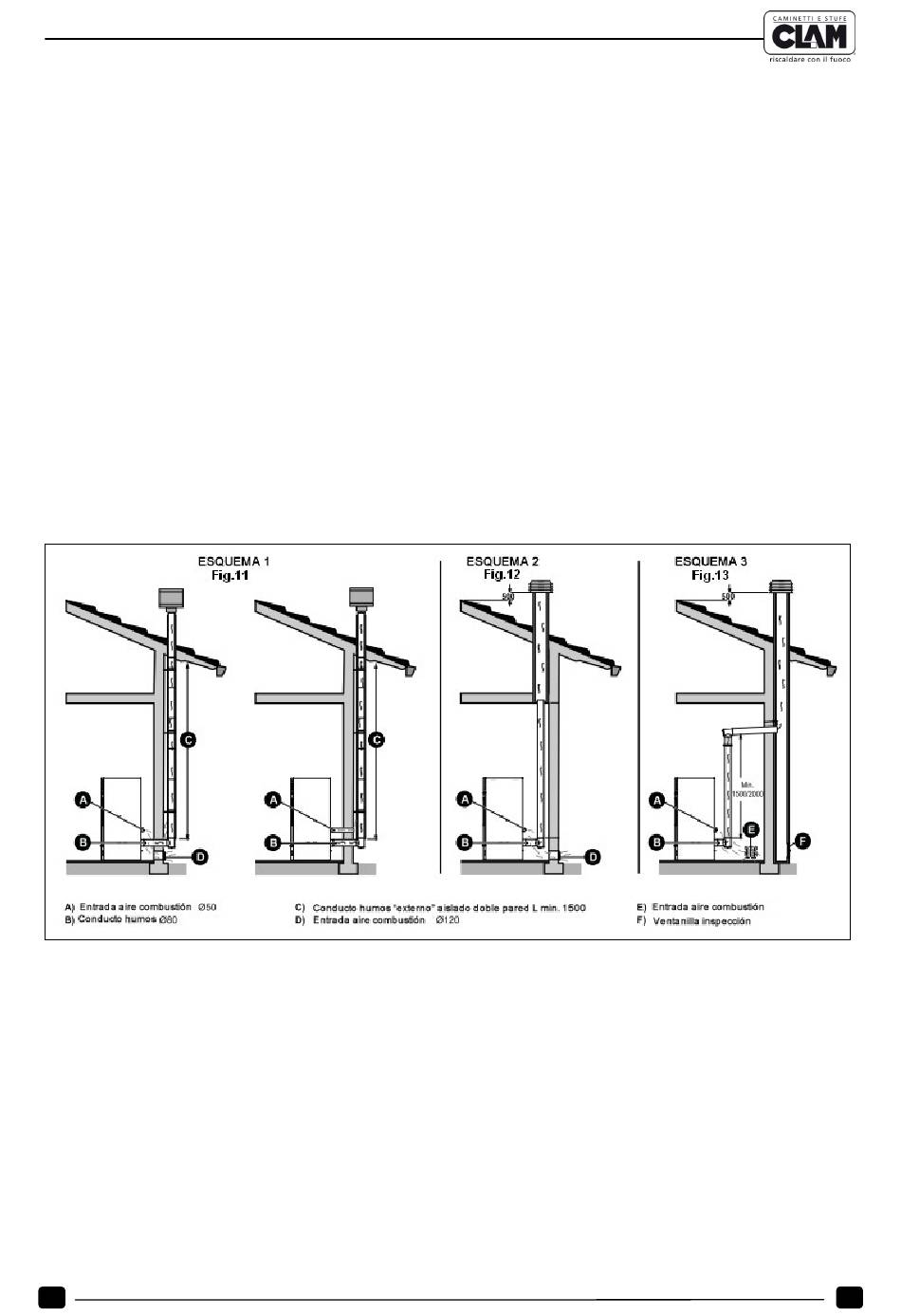

La descarga de productos derivados de la combustión puede producirse de 3 formas distintas:
1.
Mediante conducto de humos externo, el cual debe tener unas dimensiones internas mínimas de 80 mm de diámetro y
debe usar solo tubos aislados (doble pared) en acero inoxidable sujeto a la pared. (fig.11);
2.
Mediante chimenea, la cual debe tener unas dimensiones internas no superiores a 200x200 mm; en caso contrario o en
caso de malas condiciones de la misma (por ejemplo grietas, mal aislamiento...) se aconseja meter dentro de la chimenea
un tubo de acero inoxidable del diámetro adecuado que vaya a lo largo de toda la chimenea hasta el final (fig.12);
3.
Mediante conexión a chimenea o conducto de humos, para un buen funcionamiento, el tubo de conexión de la estufa
hasta la chimenea debe tener un tramo vertical de al menos 1500 mm de alto y tramos horizontales mínimos, no
superiores a 4000 mm con una inclinación ascendente no inferior al 3% (fig.13). Además están permitidas un máximo de
3 curvas de 90º, incluida la conexión en Te inicial conectada a la estufa.
Estas conexiones, previstas en la norma UNI 10683, garantizan la evacuación de los humos de combustión incluso en caso de que
falle momentáneamente la corriente eléctrica.
Verificar que se garantice un tiro de al menos 10 Pa.
La instalación del conducto de salida de humos debe terminar siempre con una chimenea anti viento.
En el caso de instalaciones verticales superiores a 7 metros es necesario utilizar tubos de 100 mm de diámetro.
Tanto en el caso de conducto de humos externo como de chimenea, hay que prever en la base una ventanilla de inspección para
las revisiones periódicas y la limpieza que debe hacerse anualmente. En caso de que el conducto de salida de humos pase a través
de un material inflamable se deberá revestir con material aislante (Clase A1) de espesor adecuado.
9
