Capítulo 1. Instalación
1.7.5b Cableado de la tarjeta de entradas analógicas de 0/4 a 20 mA opcional (continuación.)
Antes de realizar cualquier conexión, siga los pasos descritos en Preparación para el cableado en la página 14.
Conecte las entradas analógicas como se indica en la etiqueta de la tapa posterior (consulte la Figura 8 en la
página 22).
Nota: Las entradas analógicas de la tarjeta opcional se pueden calibrar con las salidas analógicas integradas del
XGF868i. Sin embargo, asegúrese de que las salidas analógicas se han calibrado primero. Consulte el
Capítulo 1, Calibración del Manual de servicio para obtener instrucciones detalladas.
1.7.5c

Cableado de una tarjeta de salidas de frecuencia/totalizador opcional

Cada tarjeta de salidas de frecuencia/totalizador opcional proporciona dos o cuatro salidas (denominadas A, B, C y D)
que se pueden utilizar como salidas de frecuencia o de totalizador.
Antes de realizar cualquier conexión, siga los pasos descritos en Preparación para el cableado en la página 14. A
continuación, conecte la tarjeta opcional conforme a las conexiones que se muestran en la etiqueta de la tapa posterior
(consulte la Figura 2 en la página 6 y la Figura 8 en la página 22). La Figura 4 muestra diagramas de cableado de un
circuito de salida totalizador y de un circuito de salida de frecuencia. Consulte los requisitos de carga y tensión en la
"Entradas y salidas opcionales" en la página 55.
16
Salida de totalizador
Transmisor
OUT
RTN
Salida de frecuencia
Transmisor
+5V
Ω
200
OUT
RTN

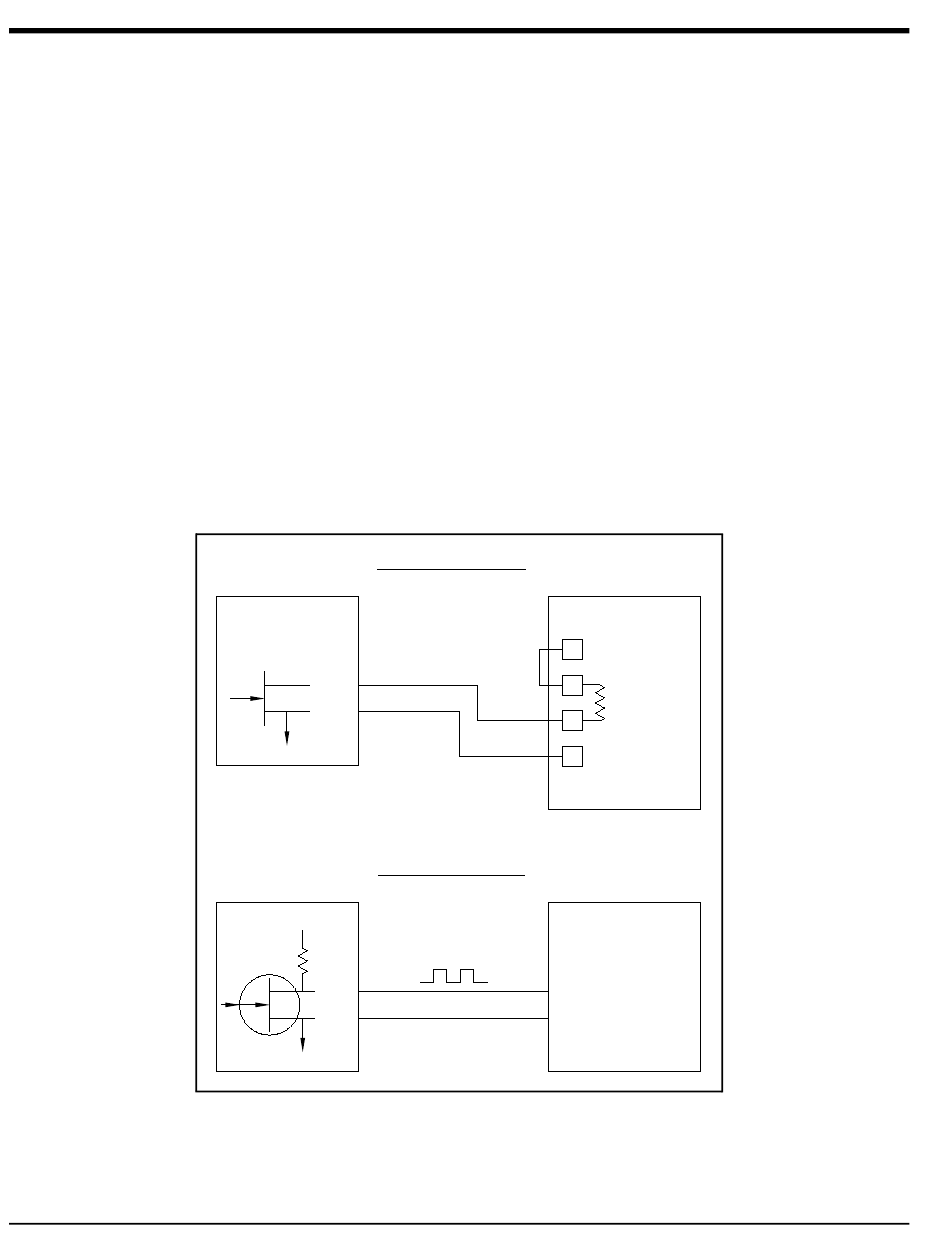

Figura 4: Cableado de las salidas de totalizador/frecuencia
Contador
de pulsos
Voltios +
(Alim. int.)
Carga
Voltios –
(Común)
Contador de
frecuencia
IN
Común
