ELEMENTY STEROWANIA I POŁĄCZENIA

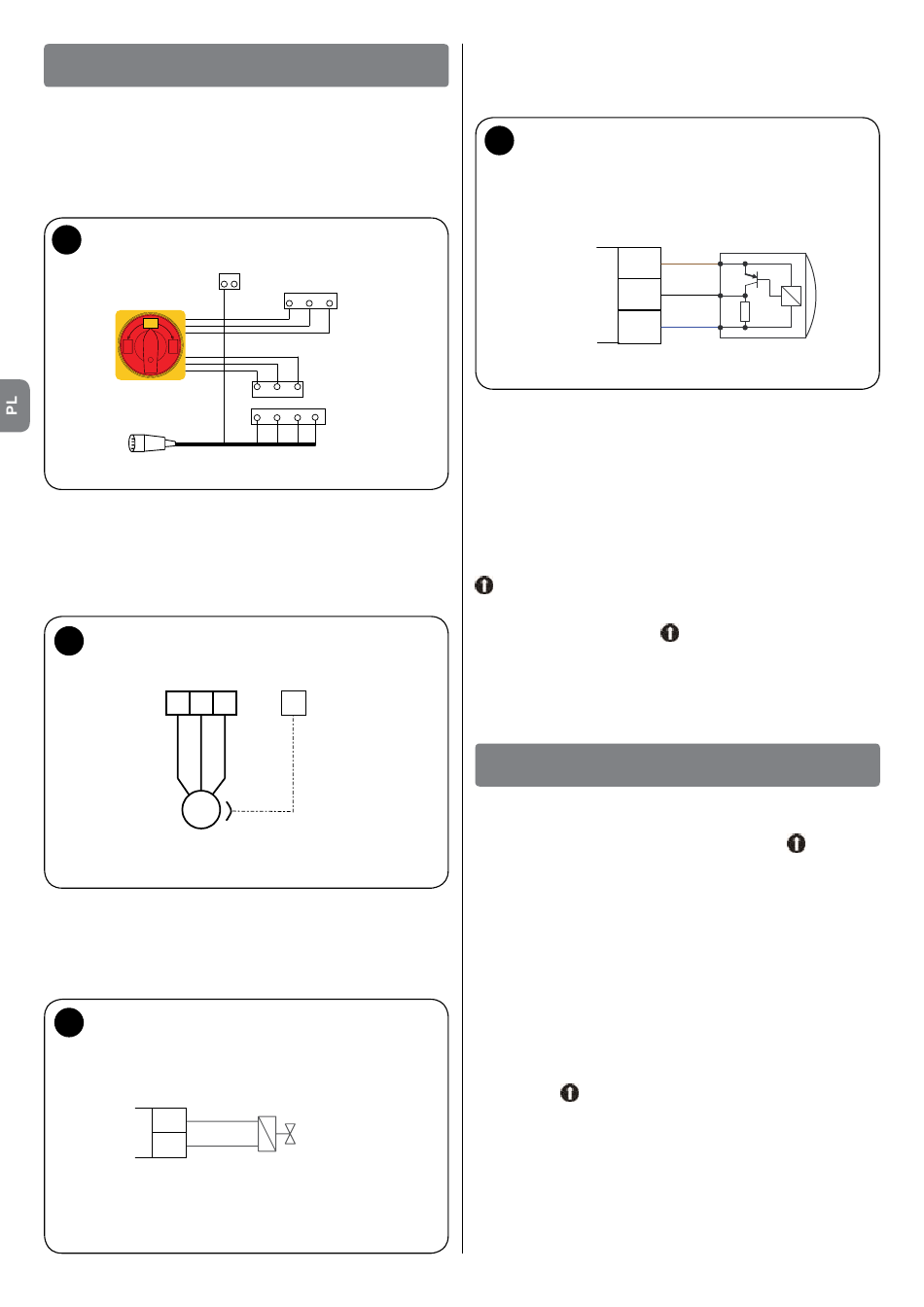

Połączenie sieciowe UDL 1 - (rys. 1)
Do zacisków L1, L2, L3 oraz do zacisku PE należy podłączyć wtycz-
kę CEE 16A.
Połączenie sieciowe z UDL 1 należy wykonać za pomocą głównego
wyłącznika trójfazowego (EN 1398).
Połączenie wyłącznika głównego
1
0
0
I
OFF
ON
Linia zasilania wtyczka CEE 16A
Połączenie silnika hydraulicznego (rys. 2)
Trójfazowy silnik hydrauliczny jest podłączany do zacisków J5, U, V,
W i PE.
Jeżeli napęd posiada przewód neutralny, należy go podłączyć do
zacisku J3.
Połączenie silnika hydraulicznego
2
J5
W
V
U
M
3~
Silnik
Połączenie zaworów hydraulicznych (rys. 3)
Rampa z odwracanym elementem końcowym
Zawór rampy należy podłączyć do zacisków śrubowych J10 (zaw+
i GND).
Połączenie zaworu
3
GND
Valv.+
J10
4 – Polski
PE
J8
L3
L1
L2
L1
L2
L3
J9
J3
L1
L2
L3
N
J4
PE
Zawór elementu
odwracanego
Połączenie czujnika blokady drzwi (rys. 4)
Do listwy zaciskowej J6 (24V+, czujn i GND) można podłączyć
czujnik blokady drzwi.
Połączenie czujnika blokady
4
drzwi
J6
24V+
Czujnik
GND
Kontrola fazy
Jednostka UDL 1 kontroluje 3 fazy linii sieciowej.
W razie braku fazy 1 (usterka bezpiecznika topikowego lub zwarcie)
silnik hydrauliczny zatrzymuje się automatycznie.
Kontrola kierunku obrotów
Po podłączeniu silnika hydraulicznego należy - za pomocą przycisku
Rampa DO GÓRY - sprawdzić kierunek obrotów.
Jeżeli po wciśnięciu przycisku
porusza, należy odwrócić kierunek obrotów silnika hydraulicznego.
Do tego służy zacisk J5.
OPIS DZIAŁANIA
Sterowanie rampą
Za pomocą przycisku wbudowanego w pokrywę
GÓRY) podnieść rampę załadunkową w trybie sterowanym przez
człowieka.
Odwracany koniec otwiera się w najwyższym ustawieniu końcowym.
Po otwarciu zwolnić przycisk.
Teraz rampa załadunkowa automatycznie obniża się aż do krawę-
dzi załadunkowej przystawionego pojazdu transportowego (pozycja
przechylna)
Diody LED 1 i/lub diody LED na pokrywie zaczynają świecić.
Powrót rampy
Aby rampa załadunkowa wróciła na miejsce, należy zawsze naci-
snąć przycisk
.
Ruch powrotny należy wykonywać w trybie sterowanym przez czło-
wieka.
Rampa DO GÓRY rampa się nie
(rampa DO
