2.1 Conexión de dos celdas de carga (opcional)

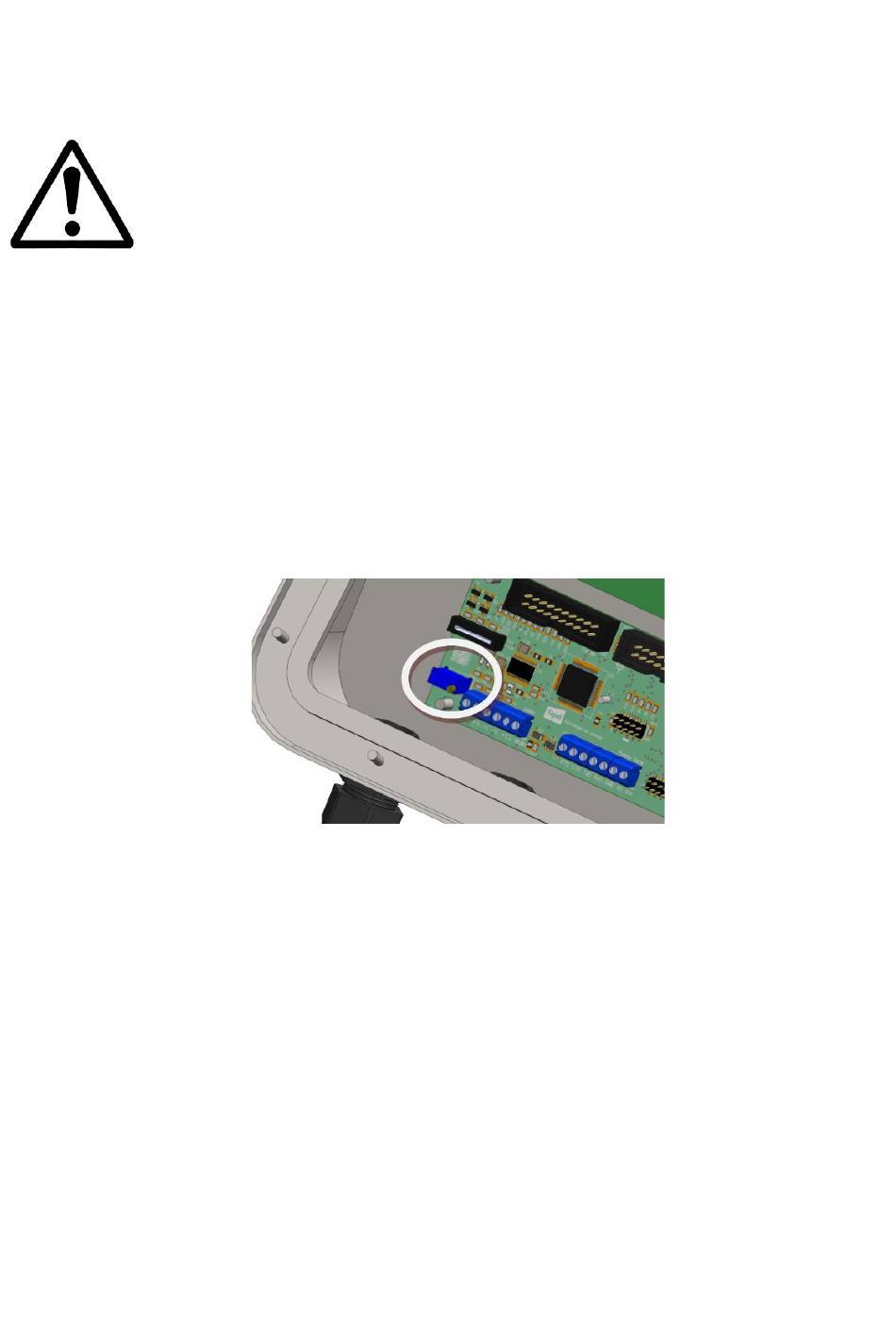

El indicador Orion en forma opcional posee un potenciómetro de ajuste que
permite ecualizar dos celdas de carga, permitiendo conectar ambas directamente sin
necesidad de utilizar una caja de unión y ecualización.
Esta modalidad de uso se presenta en indicadores para rieleras y para pesaje de
hacienda.
En el caso de una rielera, la misma posee dos celdas de carga, y la conexión al
indicador se realiza conectando la excitación de una celda de carga al pin 3 del DB9 (o
borne nº 3 en caso de gabinete AISI) y la excitación de la otra celda de carga al pin 1
del DB9 (o borne nº 5 en caso de gabinete AISI), las señales de +Señal, -Señal, -
Indicador Orion (Rev. 2.0e)
La señal analógica proveniente de la celda de carga es sensible al ruido
eléctrico, el indicador excita la celda de carga con 5Vcc. Es importante
mantener alejados estos cables de los de potencia.
Es fundamental la colocación de una puesta a tierra de buena calidad,
preferentemente independiente para conectar al indicador.
