En ambos casos, como comunicador externo se utiliza un dispositivo de comunicación remota
conforme con la norma EN54-21 [B], dotado de una entrada de activación supervisada [C], de una salida
normalmente cerrada de señalización fallo [D] y de una salida normalmente abierta para confirmar el
buen resultado de la comunicación [E].
Si el comunicador externo no cuenta con una entrada de activación supervisada, la conexión con la
central puede implementarse mediante un relé, que deberá instalarse dentro de la caja del comunicador.

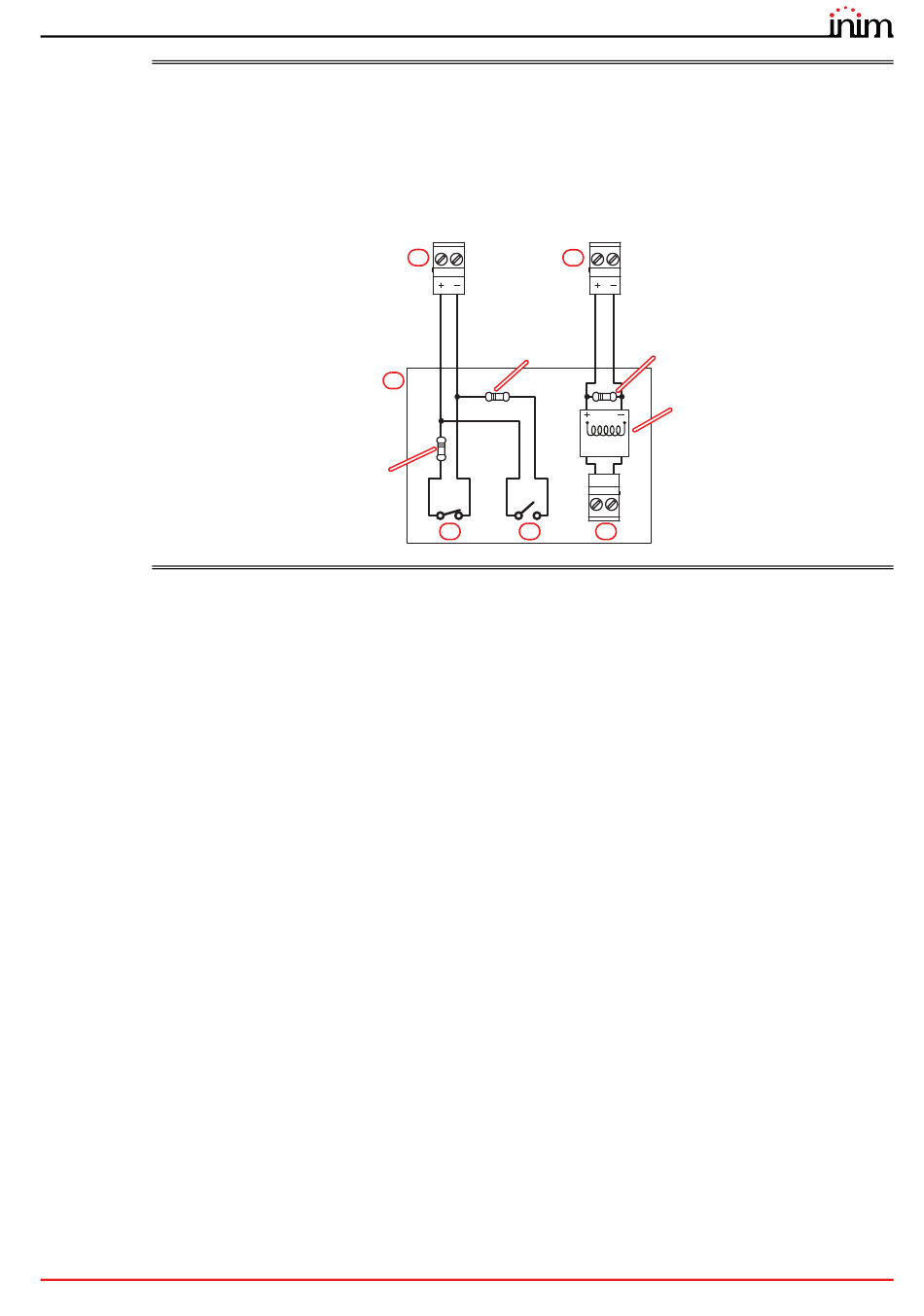

Para transmitir eventos de alarma mediante los bornes I/O incorporados en la central, se puede usar el
cableado comúnmente usado para los dispositivos no polarizados. Para transmitir eventos de fallo
utilizar el siguiente esquema
Instalación
:
I/Ox
A
470Ohm
Amarillo,
violeta, marrón
B
3K9Ohm
Naranja,
blanco, rojo
D
I/Ox
A
470Ohm, 2W
Amarillo,
violeta, marrón
Relé 24V
C NC NO
E C
