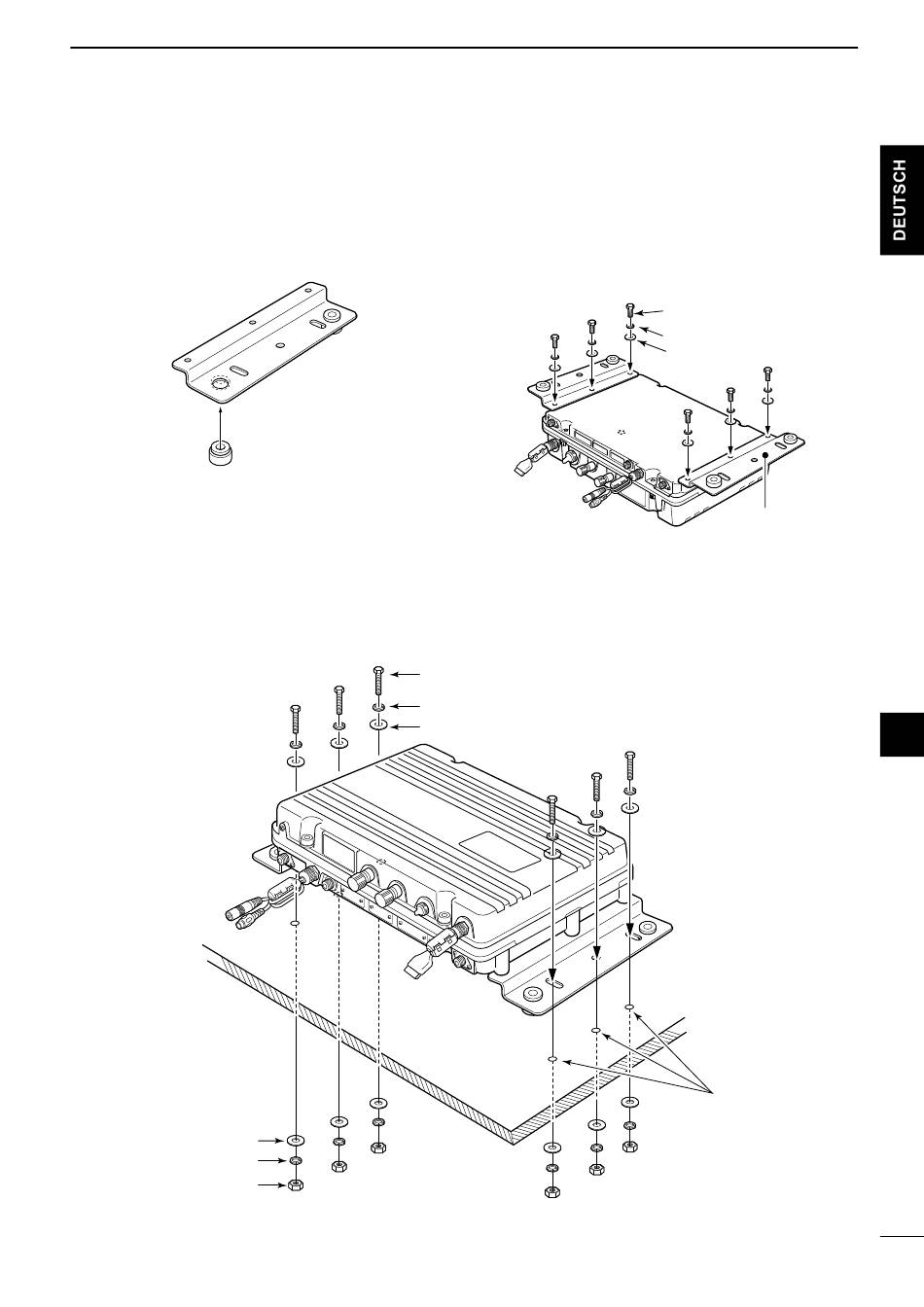

D Anbringen der Montageplatten

1. Bringen Sie die mitgelieferten Gummifüße an der
Montageplatte an, falls gewünscht.
2. Bringen Sie die Montageplatten mit den
D Montage des Hauptgeräts
Unterlegscheibe
Federscheibe
Mutter
(M6)
ANSCHLÜSSE UND INSTALLATION
mitgelieferten Sechskantschrauben (M6×15),
Unterlegscheiben und Federscheiben an, wie
unten gezeigt.
Sechskantschraube
(M6×50)
Federscheibe
Unterlegscheibe
6
Sechskantkopfschraube
(M6×15)
Federscheibe
Unterlegscheibe
Montageplatte
Bohren Sie 6
Löcher
mit 6 mm
Durchmesser.
6
22
