mínima del compás indicada en las especificaciones del
producto.
• La ubicación debe dejar espacio suficiente para la colocación
y conexión de todos los cables.
• La ubicación no debe ser una superficie plana horizontal. La
ubicación debe estar en un ángulo vertical.
La ubicación y el ángulo de visión deben probarse antes de
instalar el dispositivo. Los ángulos de visión altos por encima
y por debajo de la pantalla pueden derivar en una imagen de
mala calidad.

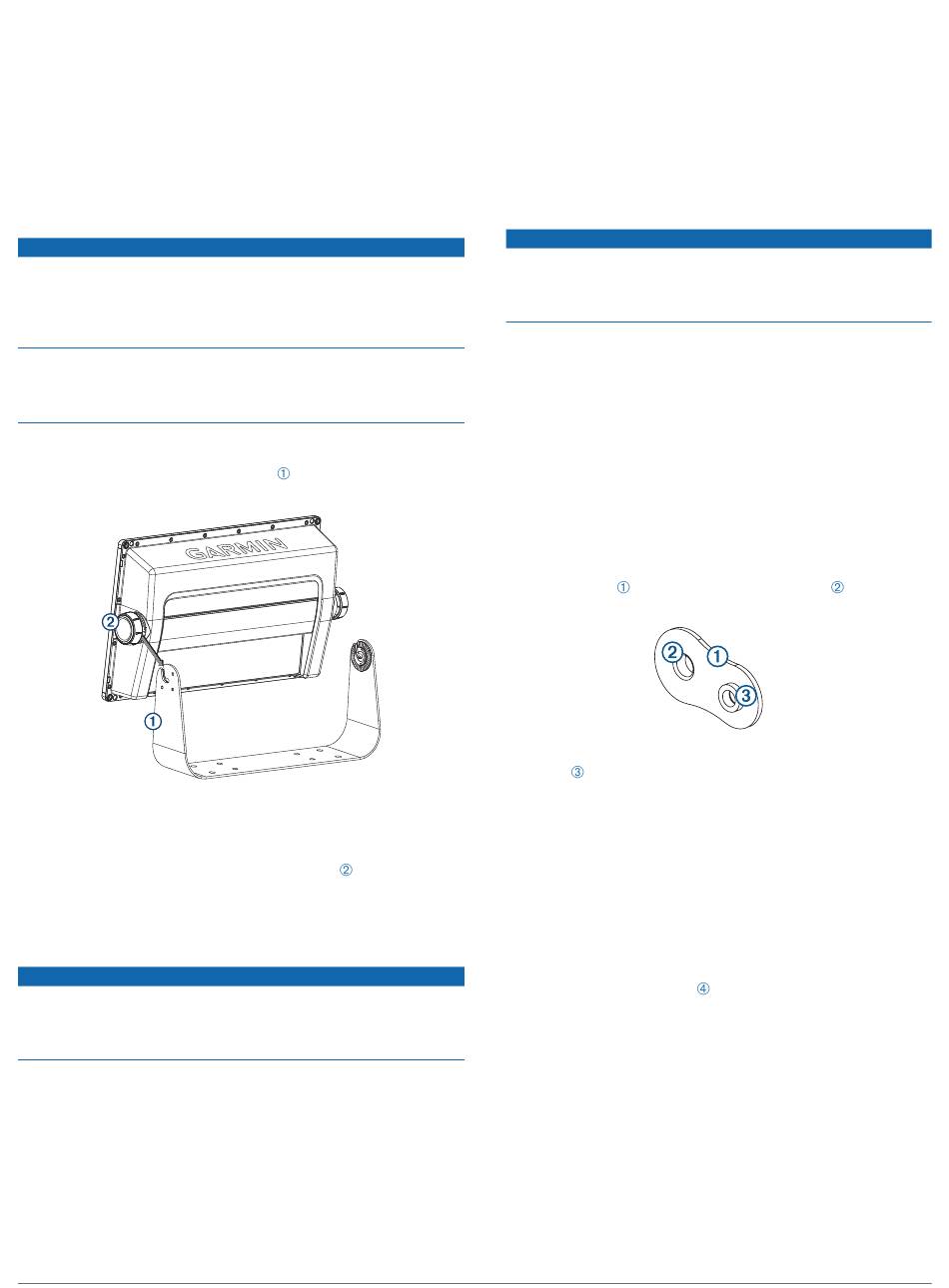

Realizar el montaje en superficie del dispositivo

Si montas el soporte en fibra de vidrio con tornillos, se
recomienda utilizar una broca avellanadora para realizar un
avellanado que solamente atraviese la capa superior de gelcoat.
Así evitarás que se agriete la capa de gelcoat cuando se
ajusten los tornillos.
Los tornillos de acero inoxidable pueden atascarse cuando se
fijan a una superficie de fibra de vidrio si se aprietan en exceso.
Se recomienda aplicar lubricante antiagarre a estos tornillos
antes de instalarlos.
Puedes usar el soporte para montaje en superficie (no incluido)
para montar el dispositivo en una superficie plana.
1
Utilizando el soporte de superficie
los orificios guía.
2
Perfora los orificios guía.
3
Fija el soporte de superficie a la superficie de montaje con
los tornillos adecuados (no incluido).
4
Instala las ruedas del soporte en superficie
dispositivo.
5
Coloca el dispositivo en el soporte de montaje en superficie y
aprieta las ruedas del soporte.

Realizar el montaje empotrado del dispositivo

Ten cuidado al cortar el orificio para empotrar el dispositivo.
Solo hay un pequeño espacio libre entre la carcasa y los
orificios de montaje, y cortar un orificio demasiado grande
podría afectar a la estabilidad del dispositivo tras el montaje.
Puedes utilizar la plantilla y los componentes de montaje
suministrados para empotrar el dispositivo en el panel de
control.
1
Recorta la plantilla y asegúrate de que encaja en la ubicación
donde deseas montar el dispositivo.
2
Fija la plantilla en la ubicación de montaje.
3
Con una broca de 14 mm (
orificios de las esquinas de la parte interior de la línea
continua de la plantilla para preparar la superficie de montaje
para el corte.
2
AVISO
como plantilla, marca
a los lados del
AVISO
9
/ in), perfora uno o más de los
16
4
Con una sierra de calar o herramienta giratoria, corta la
superficie de montaje a lo largo de la parte interior de la línea
indicada en la plantilla.
5
Coloca el dispositivo en la pieza recortada para comprobar si
cabe.
6
Si es necesario, pule el tamaño de la pieza recortada con
una lima y papel de lija.
7
Utiliza una herramienta de palanca como una pieza plana de
plástico o un destornillador para levantar cuidadosamente las
esquinas de las tapas de ajuste y deslízala hacia el centro
para sacarlas.
Utiliza una herramienta de plástico para hacer palanca
cuando sea posible. El uso de herramientas de palanca
metálicas como destornilladores puede dañar las tapas de
ajuste y el dispositivo.
8
Tras comprobar que el dispositivo cabe en la pieza
recortada, asegúrate de que los orificios de montaje quedan
alineados con los orificios más grandes de 6 mm (
plantilla.
9
Si no quedan alineados, marca nuevas ubicaciones para los
orificios.
10
Selecciona una opción:
• Si estás utilizando una placa de tuerca, perfora un orificio
1
de 6 mm ( / in) en la ubicación del orificio más grande.
4
• Si no estás utilizando una placa de tuerca, perfora orificios
1
de 3,2 mm ( / in) en las ubicaciones de los orificios más
8
grandes.
11
Comenzando por una esquina de la plantilla, coloca una
placa de tuerca sobre el orificio más grande
perforaste en el paso anterior.
Si estás utilizando una placa de tuerca, el orificio más
pequeño de la placa de tuerca se debe alinear con el
orificio más pequeño de la plantilla.
12
Si el orificio más pequeño de la placa de tuerca no queda
alineado con el orificio más pequeño de la plantilla, marca la
nueva ubicación del orificio.
13
Si estás utilizando una placa de tuerca, utilizando un orificio
9
de 3,6 mm ( / in) en la ubicación del orificio más pequeño.
64
14
Repite los pasos anteriores para comprobar la colocación de
las placas de tuerca y orificios restantes en la plantilla.
15
Retira la plantilla de la superficie de montaje.
16
Comenzando por una esquina de la ubicación de montaje,
coloca una placa de tuerca
superficie de montaje alineando los orificios grandes y
pequeños.
La parte saliente de la placa de tuerca debe encajar en el
orificio más grande.
AVISO
1
/
4
que
en la parte posterior de la
in) en la
