Elija PEAK y pulse el interruptor giratorio para confirmar. El instrumento buscara el
valor de pico en este campo automáticamente, y la corriente activa del marcador se
moverá a la posición de frecuencia de pico. Por favor, consulte la seccion 3.3.2
para ver cómo configurar el marcador.
Elija MARK> CF , La frecuencia actual del marcador activo se establecerá como
frecuencia central.

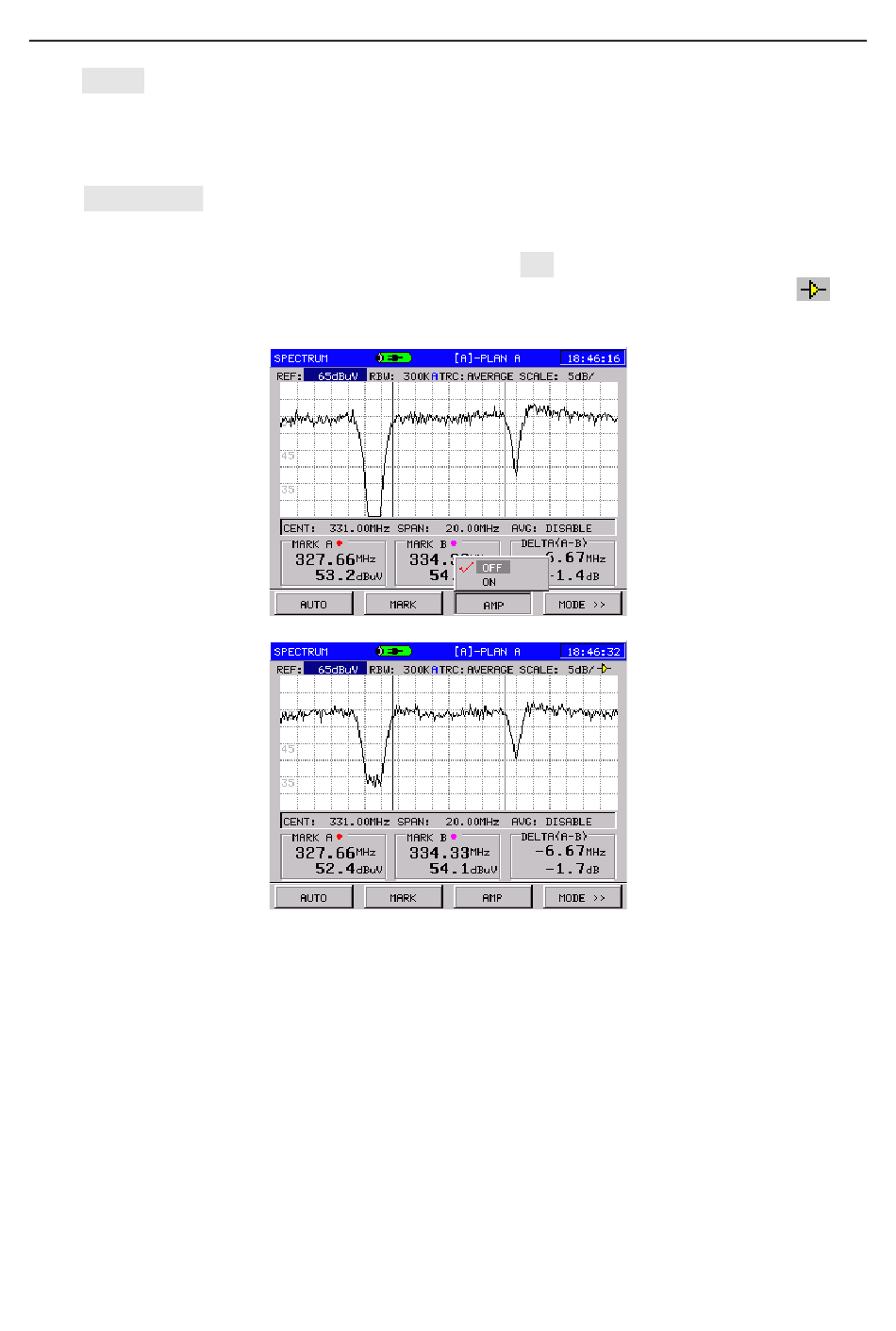

AMP (F3): Pulse la tecla AMP, seleccione ON/ Off para abrir o cerrar el
amplificador como en la Figura 3-3-3. Si el amplificador está abierto, icono
mostrará en la columna de la información sobre el gráfico como en la Figura 3-3-4.
MODE (F4): el DTVLINK-C ofrece dos modos de configuración de frecuencia para
observar espectro: Centro frecuencia/span y frecuencia star/stop. Al pulsar la tecla
Modo, puede cambiar el modo de configuración de frecuencia
frecuencia central / span y star/stop. Modo de frecuencia / span Center
se muestra como en la en Figura 3-3-5, modo de frecuencia start / stop
se muestra como en la Figura 3-3-6.
22
Manual DTVLINK-C Analizador QAM Operación
Figura 3-3-3
Figura 3-3-4
