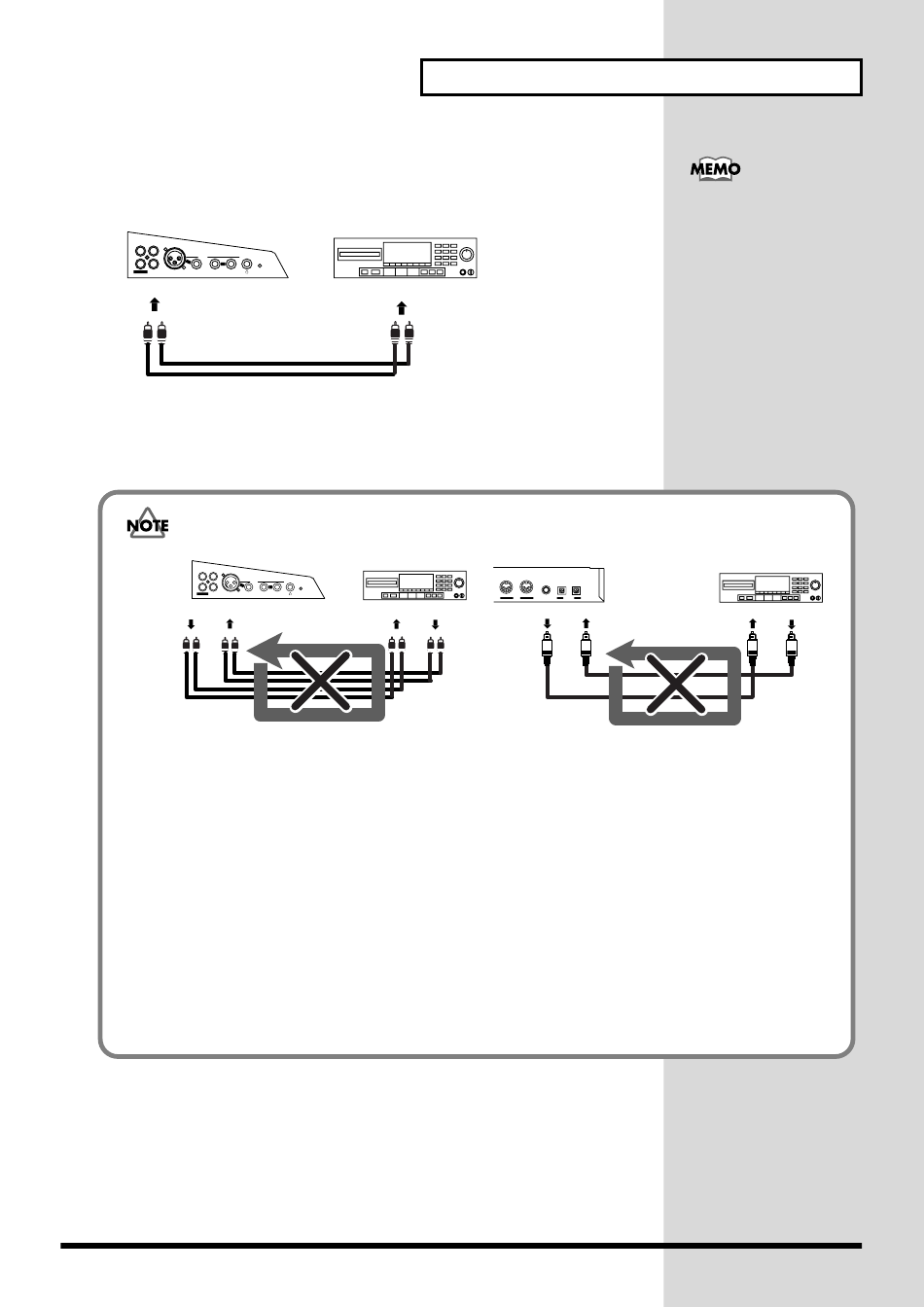

Conectar un Aparato como un Reproductor de CD, un
Reproductor MD o un Reproductor DAT
fig.04-06
U-8
L
L
INPUT
R
R
OUTPUT
AUX IN
MIC
A
B
GUITAR (Hi-Z)
AUX IN
Conecte la salida analógica del reproductor de CD, reproductor MD o
reproductor DAT, o aparatos por el estilo, al jack AUX Input del U-8.
Tenga cuidado con las conexiones que crean bucles
fig.04-06a.e
U-8
L
L
INPUT
R
R
OUTPUT
AUX IN
MIC
A
OUTPUT
AUX IN
Ejemplo De Conexión Analógica que crea Bucles
Example of an Analog Loop Connection
Cuando el U-8 está conectado, como indicamos en el diagrama anterior, a un aparato que pasa
el sonido de entrada a través de su salida (un MD / DAT / CD-R que está grabando), el U-8
y ese aparato formarán un bucle que puede producir oscilaciones, por lo que puede
producirse un sonido más alto de lo esperado.
Este tipo de conexión puede producir un mal funcionamiento y daños en los altavoces y en
otros aparatos; evite que se produzcan estas condiciones.
Además de en el caso de la figura superior, compruebe sus conexiones en las siguientes
condiciones.
• ¿Podría haber una conexión con bucle entre los dominios digital y analógico?
• ¿Se ha producido una conexión con bucle entre los aparatos derivada de la inserción de
un mezclador u otro aparato?
CD/MD/DAT
LINE OUT
MD/DAT/CD-R
B
GUITAR (Hi-Z)
LINE IN
LINE OUT
Preparaciones para Utilizar el U-8
U-8
OUT
IN
FOOT SW
OUTPUT
INPUT
MIDI
DIGITAL
OUTPUT
INPUT
Ejemplo De Conexión Digital que crea Bucles
Example of a Digital Loop Connection
Al realizar una conexión
digital entre el U-8 y el
reproductor de CD,
reproductor MD o
reproductor DAT, conecte la
salida digital del
reproductor de CD, MD o
DAT al conector Digital
Input del U-8. Para obtener
más información, consulte el
apartado "Realizar una
Conexión Digital" de "El
U-8 y Aparatos Externos"
de la Guía Técnica del U-8.
MD/DAT/CD-R
INPUT
OUTPUT
17
