Funcionamiento de MOVITOOLS® MotionStudio mediante EtherCAT
Básicamente hay dos variantes de Routing disponibles:
1. Variante: Acceso a la pasarela de buzón utilizando la pasarela estándar en el PC de
2. Variante: Definiendo una ruta estática.
Manual – Interface de bus de campo DFE24B EtherCAT
ingeniería. En esta variante se indica como pasarela estándar la dirección IP del
maestro EtherCAT.
Seleccione [Start] / [Settings] / [Network and DFÜ connections]. Se abre la ventana
"Network and DFÜ connections". Haga clic con el botón derecho del ratón sobre una
conexión LAN y seleccione "Properties" en el menú de contexto. Se abre la ventana
"Properties of LAN connection". En la ventana de selección, marque el campo de
control "Internet protocol (TCP/IP)". Haga clic sobre el botón "Properties". Se abre la
ventana "Properties of Internet protocol (TCP/IP)". Marque el campo de control "Use

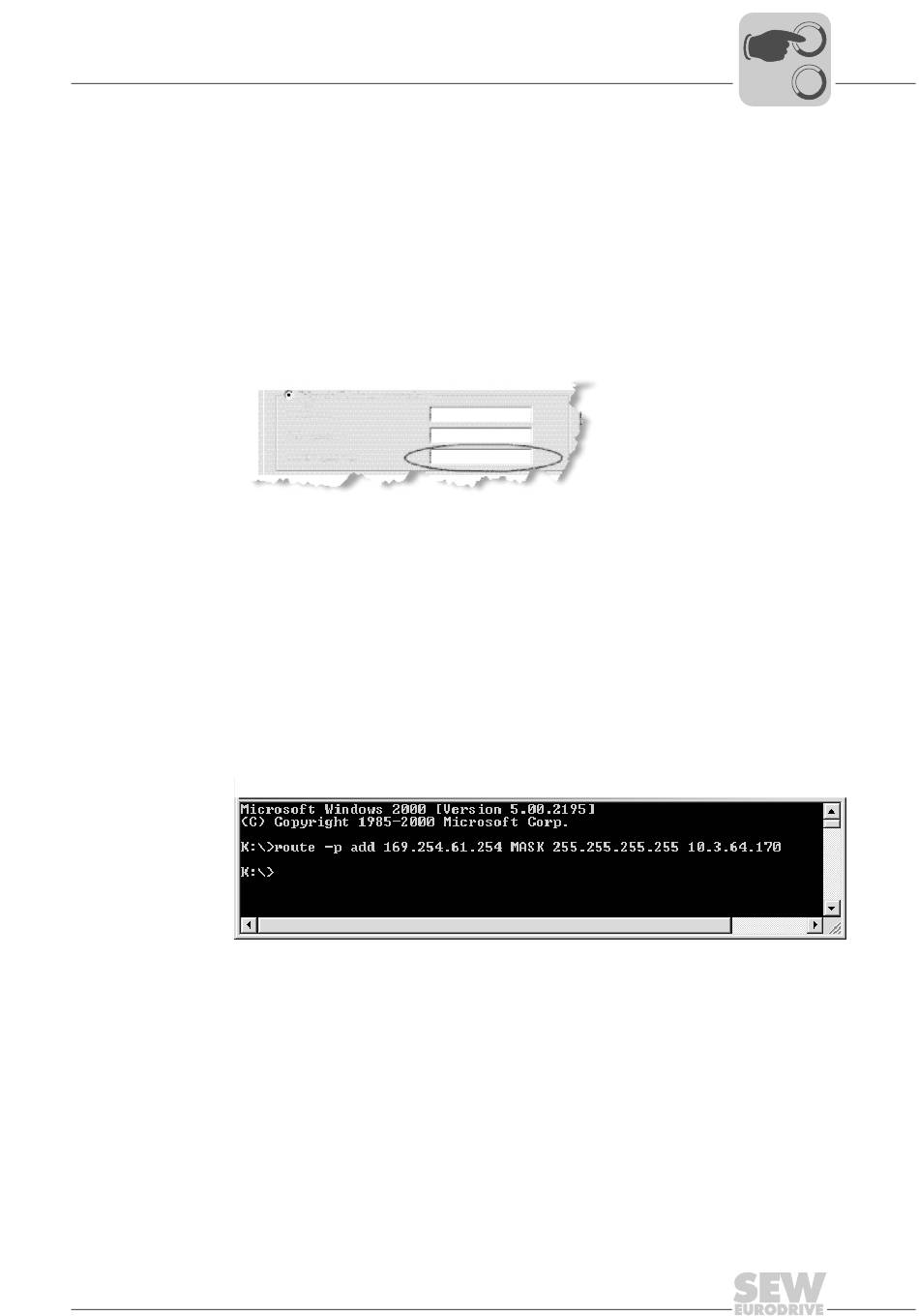

the following IP address" e introduzca lo siguiente (Æ siguiente figura):
Use the following IP address
IP address
Subnet mask
Standard gateway
En esta variante, se añade una entrada en la tabla de ruta del PC de ingeniería que
conduce los datos de ingeniería a través del maestro EtherCAT a la pasarela del
buzón.
La orden para crear una ruta estática en DOS-Box es la siguiente:
route –p add [Target] MASK [Netmask] [Gateway]
[Target]: Corresponde a la dirección IP de la pasarela del buzón EtherCAT
[Netmask]: Normalmente se ajusta a 255.255.255.255 (Hostrouting)
[Gateway]: Corresponde a la dirección IP del maestro EtherCAT en la red TCP/IP.
Ajustes de red en el PC de ingeniería
10 . 3 . 64 . 60
255 . 255 . 252 . 0
10 . 3 . 64 . 170
I
8
0 0
61942AXX
61941AXX
77
