2.2 Instalación del controlador
Opción A: Cúpula de montaje para caja de válvulas (modelo 30-830) de
color verde.

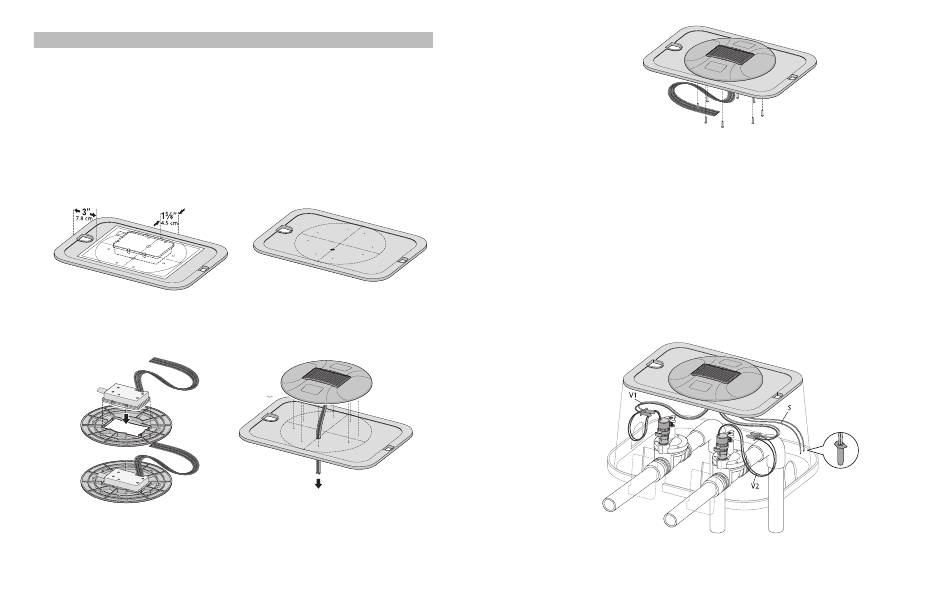

1. Coloque la plantilla encima de la cubierta de la caja de válvulas rectangular o redonda
y taladre 4 u 8 orificios con una broca de 6 mm; compruebe la posición de la plantilla
en la caja de válvulas antes de taladrar (vea las instrucciones de taladrado en la
plantilla). Estos orificios sujetarán la cúpula de montaje en la cubierta de la caja de
irrigación. Utilice la misma plantilla para taladrar un orificio con una broca de 12 mm;
este orificio permite pasar los alambres del controlador a la cubierta de la caja de
válvulas (vea los núms. 1 a 4).
1
b
1
2
2. Inserte el controlador en la cúpula de montaje (núm. 3).
2
d
3
5
5
3. Inserte los alambres del controlador en la cubierta de la caja de válvulas (núm. 4).
4. Use el destornillador Phillips núm. 2 para fijar la cúpula de montaje a la cubierta de la
caja de válvulas con los tornillos de cabeza de estrella #10 que vienen con la cúpula
de montaje (núm. 5).
4
1
3
c
2
3
5
e
4
4
12
f
5
5. Hay seis alambres, o tres pares, en el controlador: un par para cada válvula y otro
3
par para la conexión del sensor (rotulados V-1, V-2 y S). Conecte el alambre de salida
del controlador para la estación (V1 rojo) a los alambres vivos del solenoide (rojos).
Después conecte el alambre común de la salida del controlador para la estación (V1
blanco) al alambre blanco del solenoide mediante CONECTORES DE EMPALME
SECO IMPERMEABLES CONVENCIONALES. Repita los mismos pasos para la
estación 2. Deje los alambres un poco sueltos en cada extremo, para que se puedan
efectuar las eventuales reparaciones con facilidad (núm. 6).
6. Vuelva a instalar la cubierta encima de la caja de válvulas (núm. 6) y, si es posible,
tránquela con llave (recomendado).
4
Detalle de la instalación
g
4
S
