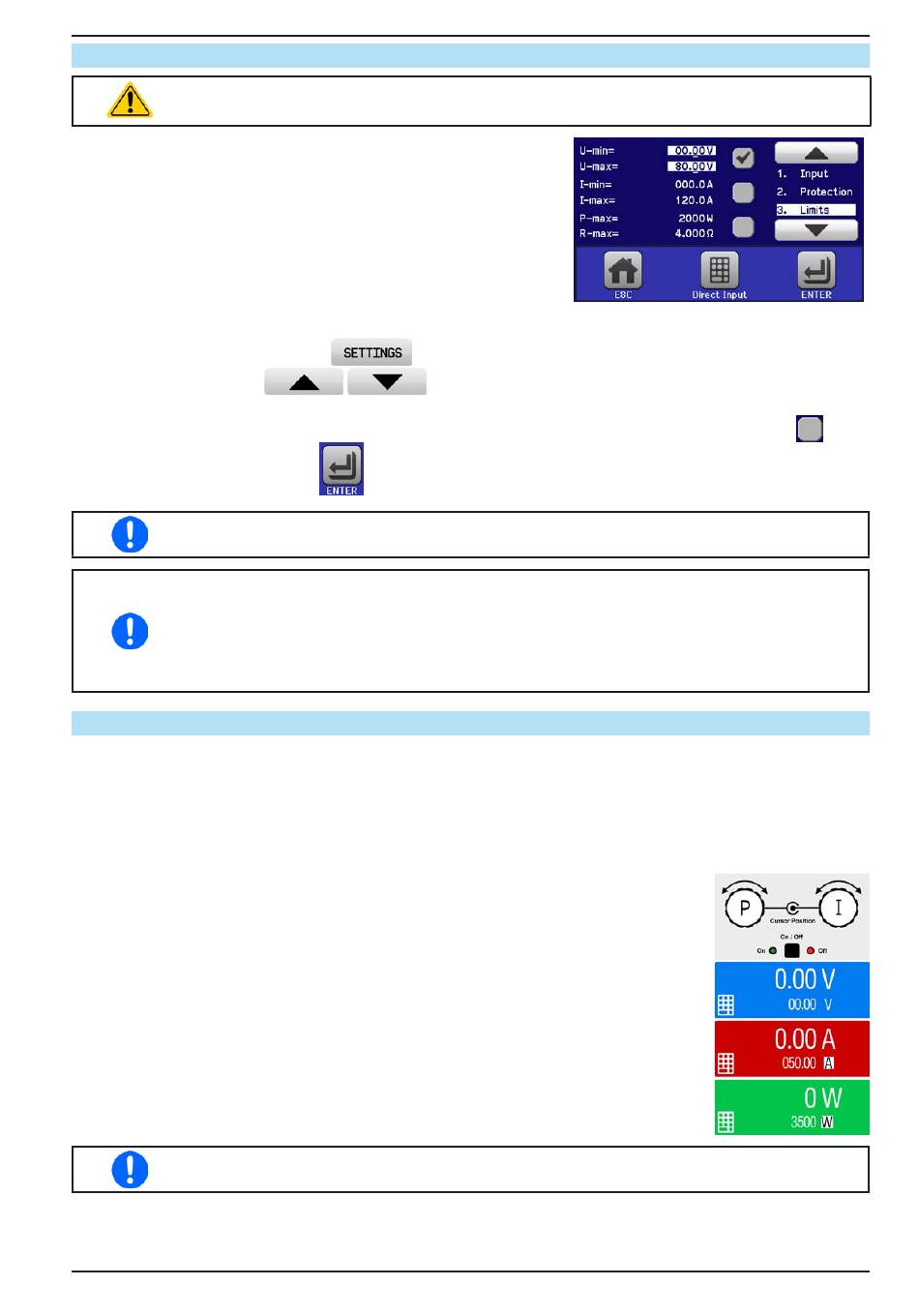

3.4.4
Límites de ajuste
El ajuste de los límites solo es eficaz en los valores de ajuste correspondientes, sin importar si
se utiliza el ajuste manual o el control remoto.
Los valores predeterminados para todos los valores de ajuste (U, I, P,
R) se pueden fijar de 0 a 102 % del valor nominal.
Este rango puede ser restrictivo en algunos casos especialmente en la
protección de aplicaciones frente a la sobrecorriente. Por lo tanto, los
límites superiores e inferiores de la corriente (I) y tensión (U) se pueden
ajustar, para que limiten el rango de los valores de referencia ajustados.
En el caso de la potencia (P) y la resistencia (R) tan solo se pueden
ajustar los límites de valores superiores.
► Como configurar los límites de ajuste:
1.
En la pantalla principal, pulse
2.
Pulse en las flechas
3.
En cada caso, se asignarán un par de límites superiores e inferiores para U/I o el límite superior para P/R
a los mandos rotatorios y se podrán ajustar. Pulse en la zona de selección para otras opciones
4.
Acepte la configuración con
Los valores de referencia se pueden introducir directamente con el teclado decimal. Esto apa-
rece cuando se pulsa la zona táctil para entrada directa (parte central inferior)
Los límites de ajuste se asocian a los valores de referencia. Esto significa que el límite superior
no se puede ajustar a un valor inferior al valor de referencia correspondiente. Por ejemplo: Si
desea establecer el límite del valor de referencia de potencia (P-max) a 3000 W mientras que
el valor de referencia de potencia ajustado actualmente se encuentra en 3000 W, entonces el
valor de referencia debería reducirse en primer lugar a 3000 W o menos para poder ajustar el
valor P-max a 3000 W.
3.4.5

Modificar el modo de funcionamiento

En general, el funcionamiento manual de un equipo ELR 9000 HP distingue entre tres modos de funcionamiento
(U/I, P/I, R/I) que se vinculan para configurar la entrada de valores mediante los botones rotatorios o el teclado
hexadecimal: Esta asignación debe modificarse si uno de los cuatro valores de referencia debe ajustarse y ac-
tualmente no está disponible.
► Cómo modificar el modo de funcionamiento (dos opciones)
1.
A menos que el equipo se encuentre en control remoto o el panel esté bloqueado,
puede cambiar el funcionamiento en cualquier momento. Pulse en la representación
del mando izquierdo (véase imagen a la derecha) para modificar la asignación
entre U, P y R o
2.
Pulse directamente en las zonas coloreadas con los valores de referencia, tal
y como se muestra en la imagen a la derecha. La unidad junto a los valores de
referencia al invertirse, indica la asignación a los mandos. En el ejemplo a la
derecha están asignados P e I, lo que significa que está en modo P/I.
Dependiendo de la selección del mando rotatorio izquierdo serán asignados diferentes
valores de ajuste, el mando derecho se asigna siempre a la corriente.
Para evitar modificaciones constantes de las asignaciones es posible, p. ej. con la selección R/I
para modificar los otros valores U y P mediante entrada directa. Además, véase sección 3.4.6.
El modo de funcionamiento real de la carga, que solo es eficaz y se indica mientras la entrada DC está encendida
depende únicamente de los valores de referencia y de la tensión de entrada. Para más información, véase sección
«3.2. Modos de funcionamiento».
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Alemania
para acceder al menú SETTINGS.
para seleccionar «3. Limits».
.
Tlf: +49 2162 / 3785-0
Fax: +49 2162 / 16230
Serie ELR 9000 HP
www.elektroautomatik.de
ea1974@elektroautomatik.de
.
Página 51
