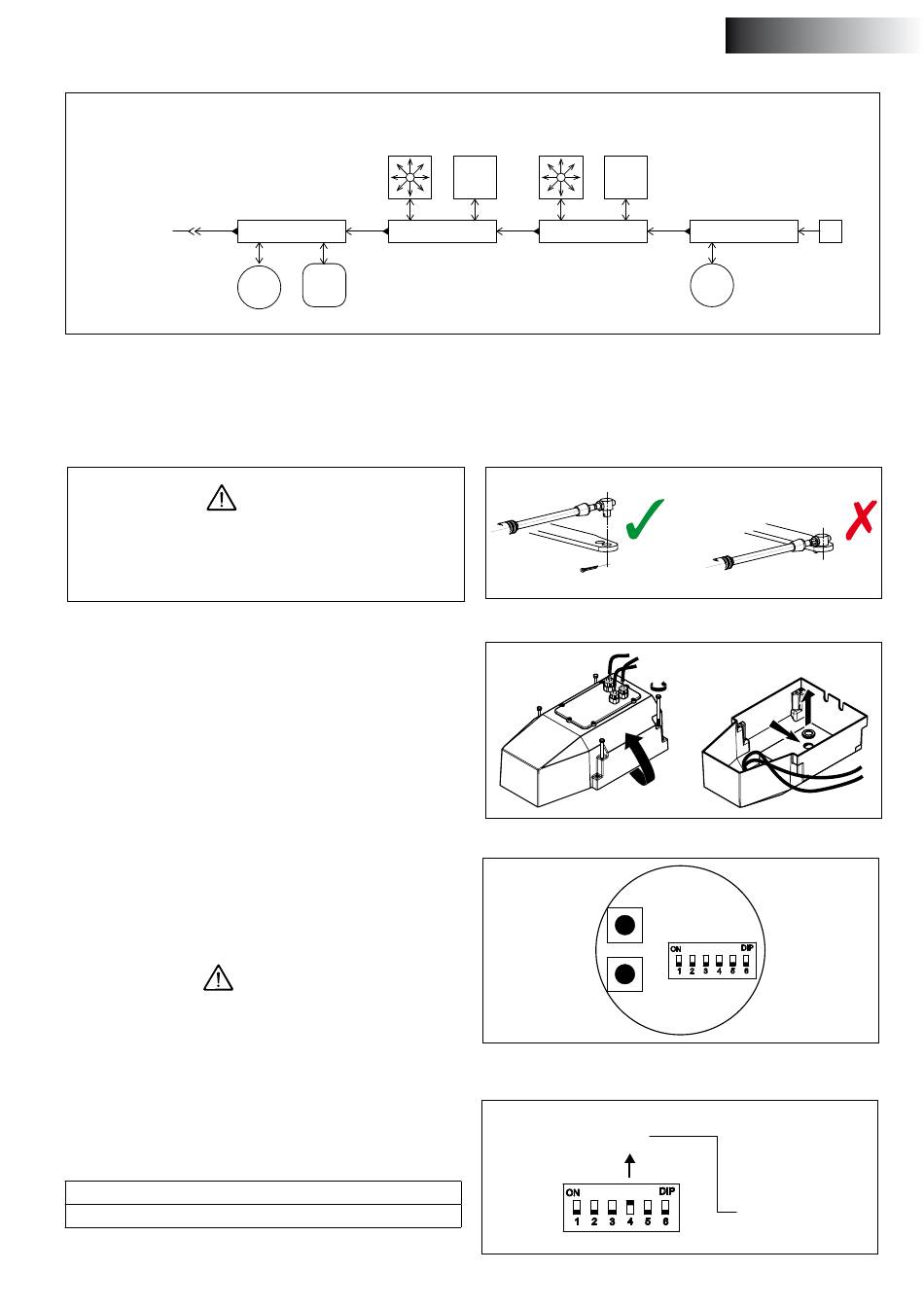

Sistema con dos (2) paneles de control
SUMINISTRO
DE ENERGÍA CAN
PROPULSOR

11 Procedimiento de ajuste

Una vez que todas las partes se hayan conectado eléctricamente en-
tre sí, debe realizarse el procedimiento de ajuste.
El procedimiento de ajuste debe realizarse antes de que los cables
de presión estén conectados al motor,
y mientras el barco esté amarrado.
• Si ya está instalado, desenrosque los 4 tornillos que sujetan la
tapa.
• Ponga boca abajo la tapa del actuador.
• Quite el tapón de goma.
• Mire a través del agujero para ver 2 interruptores de botón y una
fila de interruptores DIP.
• El ajuste del actuador puede realizarse utilizando estos interrup-
tores.
Tenga cuidado, cuando utilice un destornillador para operar los
interruptores, para prevenir cortocircuito o daño a los circuitos
electrónicos.
• Conecte la alimentación tanto al bus CAN como al actuador.
• Coloque el interruptor DIP S4 en posición ON.
S4 en posición ON CONFIGURACIÓN

S4 en posición OFF EJECUTAR (funcionamiento normal)

vetus® Installation Manual V-docker
PANEL DE
CONTROL CAJA E/S
CONCENTRADOR
CONCENTRADOR
ACTUADOR
a
DverTencia
a
DverTencia
PANEL DE
CONTROL CAJA E/S
CONCENTRADOR
Preliminary
ESPAÑOL
CONCENTRADOR TERMINADOR
PROPULSOR
1
2
4
CONFIGURACIÓN
3
71
