APV
APV_DKR2_DE-9_032019.indd
3
Brida FG
15
12. Instrucciones de montaje
12.5. Ajuste de la posición de conmutación
¡ATENCIÓN!
15

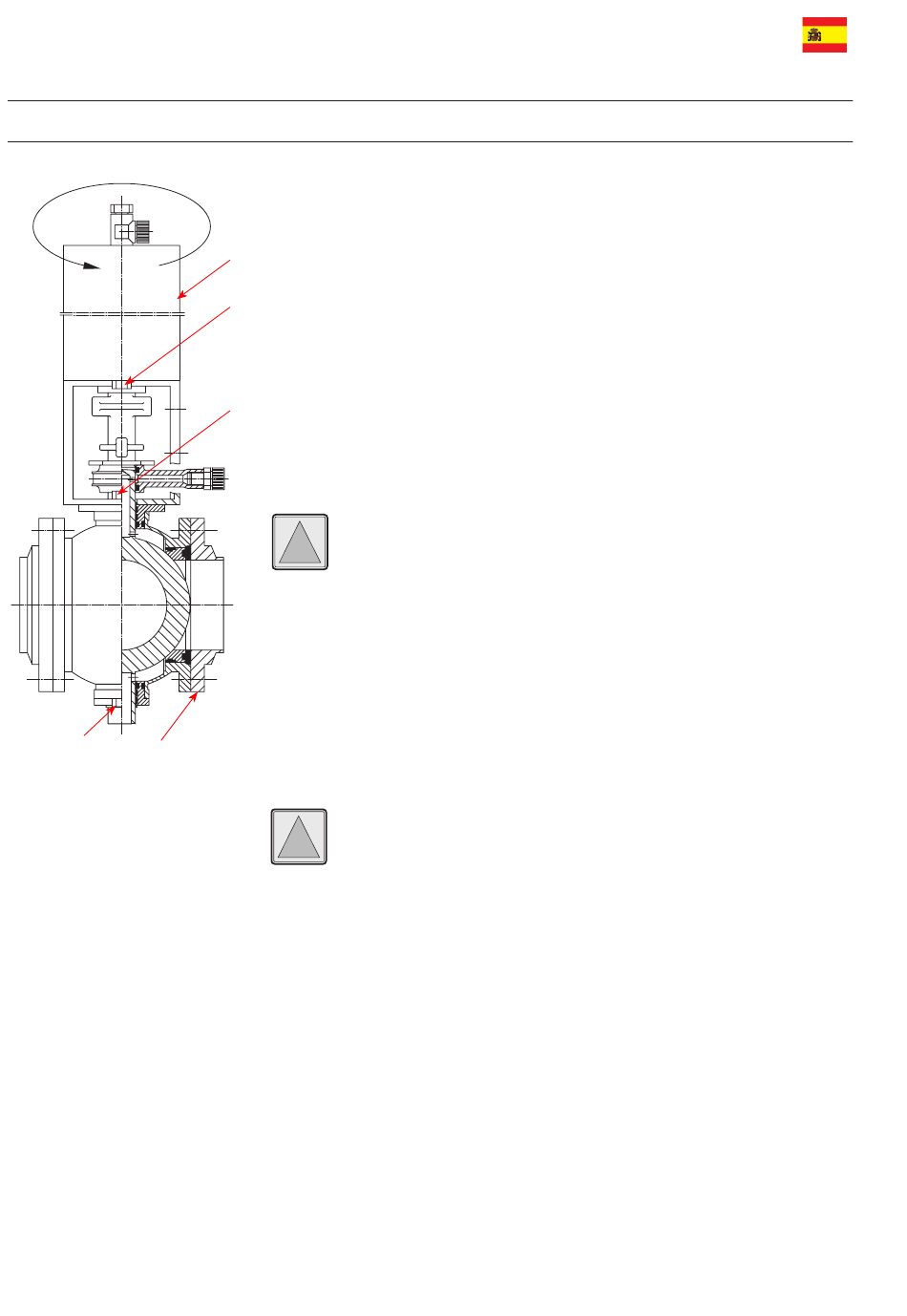

12.5.1. Ajuste de la posición de conmutación con bridas FG
16
Las juntas de la bola deberán montarse tal y como se describe
en el apartado 12.3. La válvula deberá ensamblarse tal y como
se describe en el apartado 12.4. Ponga la bola exactamente en la
posición abierta.
18
1. Accione el actuador giratorio (15) con aire a presión (mín. 6 bares)
y colóquelo sobre la lumbrera.
2. Enrosque los tornillos (16), pero no los apriete aún.
¡PELIGRO! ¡
!
3. Atornille la brida FG a la carcasa. La bola deberá estar
exactamente en la posición abierta.
4. Suelte ambos tornillos (3) del apoyo del eje (la bola se centra entre
las juntas) y vuelva a apretarlos.
5. Gire el actuador giratorio ligeramente hacia la izquierda, para
compensar el huelgo en los elementos de unión.
¡La bola deberá conservar exactamente la posición abierta!
¡PELIGRO! ¡
!
6. Apriete primeramente los tornillos (18) y luego los tornillos (16).
Accione varias veces el actuador giratorio y compruebe la exactitud
de conmutación de la bola a la posición abierta.
7. Cierre la entrada neumática del actuador y desmonte la brida FG.
Coloque la válvula en posición cerrada entre las bridas de la
tubería y fíjela con los tornillos (20).
Par de apriete:
8. Conecte la tubería de aire de control al actuador giratorio.
9.
Conecte la tubería de limpieza.
10. Monte el indicador de posición de la válvula.
Para un ajuste seguro, rápido y correcto de la
posición de conmutación, recomendamos usar dos
bridas FG aparte.
Una vez haya montado el actuador giratorio, no
introduzca las manos en la válvula abierta!
¡Peligro de lesiones por actuación repentina de la
válvula!
No introduzca las manos en la válvula abierta!
¡Peligro de lesiones por actuación repentina de la
válvula!
M8
Md = 16 Nm
M10
Md = 40 Nm
ES
Válvula de bola de doble asiento
DELTA DKR 2
Instrucciones de servicio: ES - rev. 9
