Capítulo 1 Plataformas AP121 y AP141

Puertos de consola y Ethernet

Los modelos AP121 y AP141 disponen de un puerto Ethernet RJ-45 10/100/1000Base-T/TX y un puerto de
consola RJ-45.
La asignación de pines del puerto Ethernet 10/100/1000Base-T/TX sigue el estándar TIA/EIA-568-B (véase la
Figura 2). El puerto acepta los tipos de cable de red Ethernet estándar —cat3, cat5, cat5e y cat6— y puede
recibir energía a través del cable de red Ethernet desde un PSE (equipo de suministro eléctrico) compatible
con el estándar 802.3af. Dicho equipo puede integrarse en un conmutador o un enrutador, o puede
proceder de dispositivos creados a propósito para inyectar energía en la línea Ethernet con ruta al AP.
Como el puerto PoE es autosensible, la terminación del cableado del cable Ethernet puede ser directa o
cruzada. Aerohive ofrece varios inyectores PoE como accesorios opcionales: AH-ACC-INJ-20W-EU,
AH-ACC-INJ-20W-UK, AH-ACC-INJ-20W-US, AH-ACC-INJ-20W-AU y AH-ACC-INJ-20W-IL.

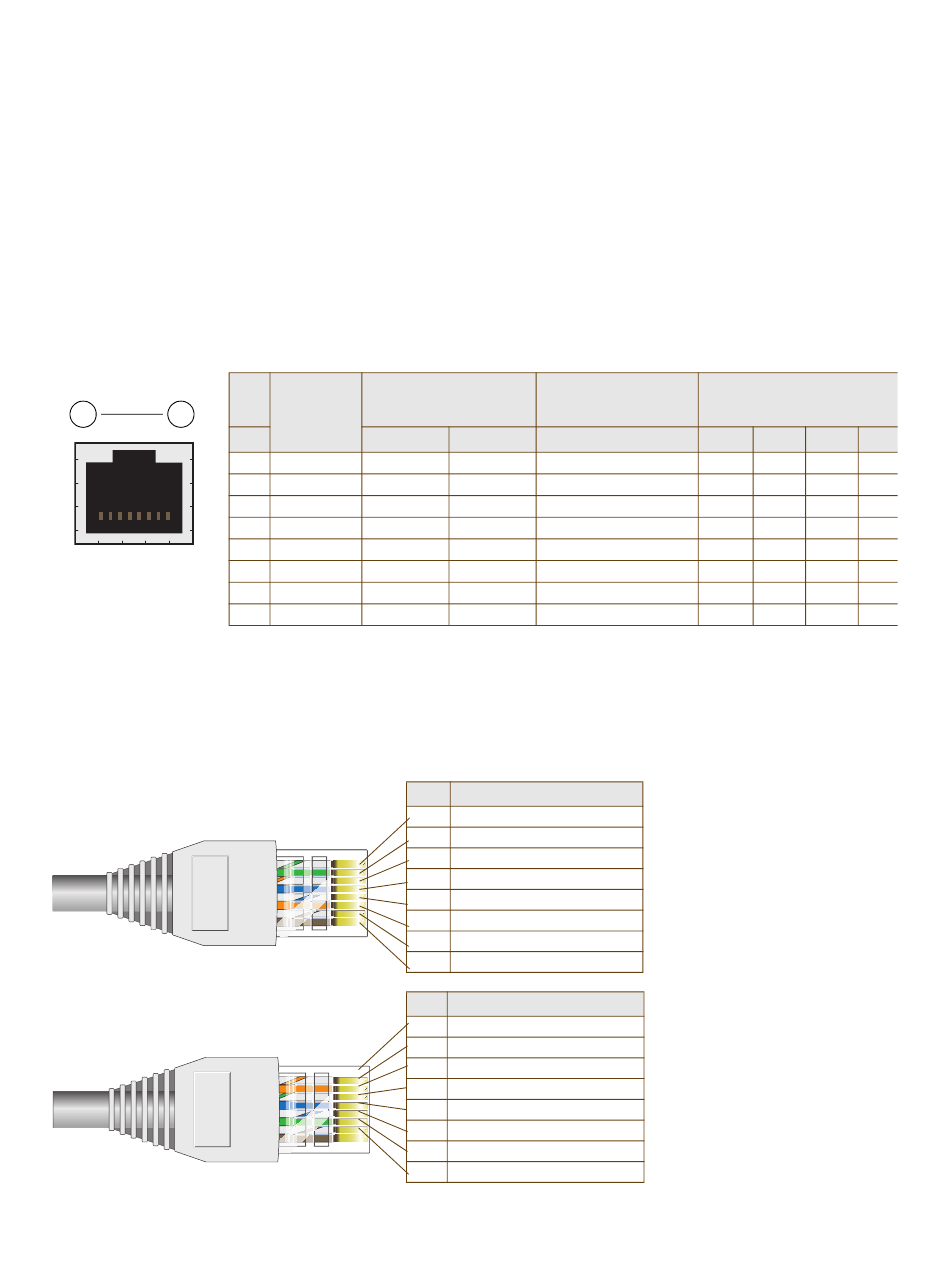

Figura 2 Cableado PoE y asignación de pines
Número de pines
8 1
ETH0
(Vista del puerto
ETH0 PoE)
El puerto ETH0 PoE es autosensible y puede ajustarse automáticamente para transmitir y recibir datos a través de
conexiones Ethernet cruzadas o directas. Del mismo modo, puede ajustarse automáticamente a los métodos de
suministro de energía Alternativa A y B del estándar 802.3af. Además, cuando se utiliza el método Alternativa A, el
puerto permite automáticamente las inversiones de polaridad, según su función como MDI o MDI-X. En 802.3at, los
pares de cables 1/2 y 3/6 se conectan a la fuente DC 1 y los pares 4/5 y 7/8 a la fuente DC 2 en el PSE. Aunque la
polaridad exacta depende del diseño del PSE, el puerto ETH0 PoE es compatible con todas las opciones posibles.
Cable Ethernet estándar T568A
con conector RJ-45
Cable Ethernet estándar
T568B con conector RJ-45
10
Alternativa A del estándar
802.3af (datos y energía
en los mismos cables)
Señal de
Pin datos MDI
1 Transmite + DC+
2 Transmite - DC+
3 Recibe + DC–
4 (sin uso) – – –
5 (sin uso) – – –
6 Recibe - DC–
7 (sin uso) – – –
8 (sin uso) – – –
MDI = interfaz dependiente del medio para conexiones directas
MDI-X = interfaz dependiente del medio para conexiones cruzadas (X)
Pin
Pin
Alterativa B del estándar
802.3af (datos y energía
en cables distintos)
MDI-X MDI o MDI-X
DC– – – –
DC– – – –
DC+ – – –
– – – DC+
– – – DC+
DC+ – – –
– – – DC–
– – – DC–
Color de cable para T568A
1 Blanco/Verde
2 Verde
3 Blanco/Anaranjado
4 Azul
5 Blanco/Azul
6 Anaranjado
7 Blanco/Marrón
8 Marrón
Color de cable para T568B
1 Blanco/Anaranjado
2 Anaranjado
3 Blanco/Verde
4 Azul
5 Blanco/Azul
6 Verde
7 Blanco/Marrón
8 Marrón
Opciones de cableado del
estándar 802.3at
1 2 3
DC1+ DC1– DC1+
DC1+ DC1– DC1+
DC1– DC1+ DC1–
DC2+ DC2+ DC2–
DC2+ DC2+ DC2–
DC1– DC1+ DC1–
DC2– DC2– DC2+
DC2– DC2– DC2+
T568A y T568B son dos
estándares que definen la
terminación del cableado. Tenga
en cuenta que la única diferencia
que existe entre ellos es que el par
blanco/verde + verde sólido y el
blanco/anaranjado + anaranjado
sólido están invertidos.
En los cables Ethernet directos
—usando los estándares T568A
o T568B— los ocho cables
terminan en los mismos pines en
cada extremo.
En los cables Ethernet cruzados,
el cableado termina en un
extremo conforme al estándar
T568A y en el otro conforme
a T568B.
4
DC1–
DC1–
DC1+
DC2–
DC2–
DC1+
DC2+
DC2+
