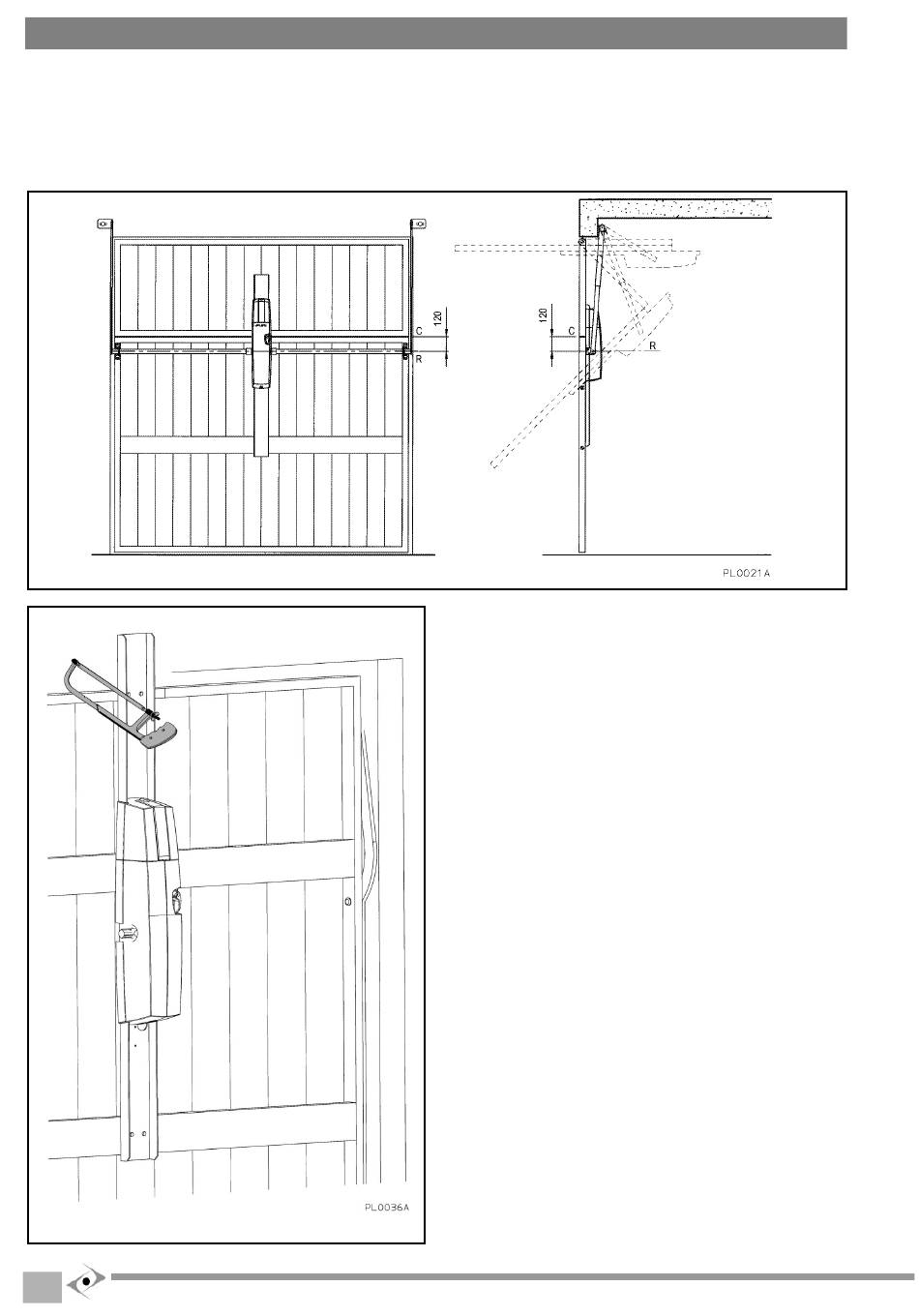

(C) Puerta basculante con chasis articulado (fig. 12).
Coloque el soporte de forma que el eje "R" del árbol de
transmisión ranurado del motorreductor sea 120 mm más bajo
que el gozne "C" del chasis.
Fig. 13
12
ES
e) Corte la eventual parte del soporte que sobresalga del chasis
de la puerta basculante (fig. 13).
f) Fije el soporte al chasis de la puerta basculante mediante
tornillos, remaches (efectúe los orificios de fijación en el soporte)
o mediante soldadura. Los puntos de fijación y el punto de apoyo
del motorreductor tienen que ser robustos y reforzados.
Fig. 12
4.3.2 MONTAJE DE LOS BRAZOS TELESCÓPICOS
a) Verifique el espacio útil existente entre los brazos de transmisión
de la puerta basculante y sus montantes (fig. 14).
b) Si esta medida es superior a los 15 mm, es posible utilizar los
brazos telescópicos rectos (PLB1, PLB2, PLB3 y PLB3-FAST);
si el espacio es inferior se necesitan los brazos telescópicos
curvados (PLB4, PLB4-FAST) que permiten trabajar respetando
el eje de los brazos de la puerta basculante.
c) Coloque los soportes de fijación en forma de "L" (1 fig. 15) de
los brazos telescópicos en el montante, en el costado superior
de la puerta basculante o en la pared, respetando las
indicaciones de la fig. 15. Fije los soportes en forma de "L" con
tornillos o mediante soldadura.
d) Abra completamente la puerta basculante y mida la cota "D",
distancia entre el orificio del soporte de fijación en forma de "L"
y el eje del árbol de transmisión del motorreductor, tal como se
indica en la fig. 16.
e) Corte los dos componentes del brazo telescópico, guía y brazo,
de forma que se respeten las cotas mínimas de la fig 17.
f) Sitúe la puerta basculante en posición de cierre y verifique que
el brazo telescópico permanezca introducido por lo menos 100
mm (fig. 18). Si no se verifica esta condición utilice brazos
telescópicos más largos o cambie la posición de fijación del
brazo telescópico.
g) Conecte los brazos telescópicos a los soportes de fijación en
forma de "L" con los tornillos y las tuercas autoblocantes que se
entregan con el equipamiento de base (fig. 19).
ATENCIÓN: verifique que los brazos telescópicos durante el
movimiento no se crucen con los brazos de equilibrio de la puerta
basculante o con la propia puerta basculante.
ATENCIÓN: si se utilizan brazos telescópicos curvados, los
soportes de fijación en forma de "L" se tienen que fijar de forma
que con la puerta basculante abierta, los brazos curvados no se
crucen con los brazos de equilibrio de la puerta.
