DE2-24x4
Nota: Las ubicaciones de los HBA en los siguientes diagramas no son representativas.
Consulte las opciones de PCIe de la descripción general de mantenimiento de hardware de su
modelo de dispositivo para conocer la asignación adecuada de las ranuras.
Diagramas de cableado

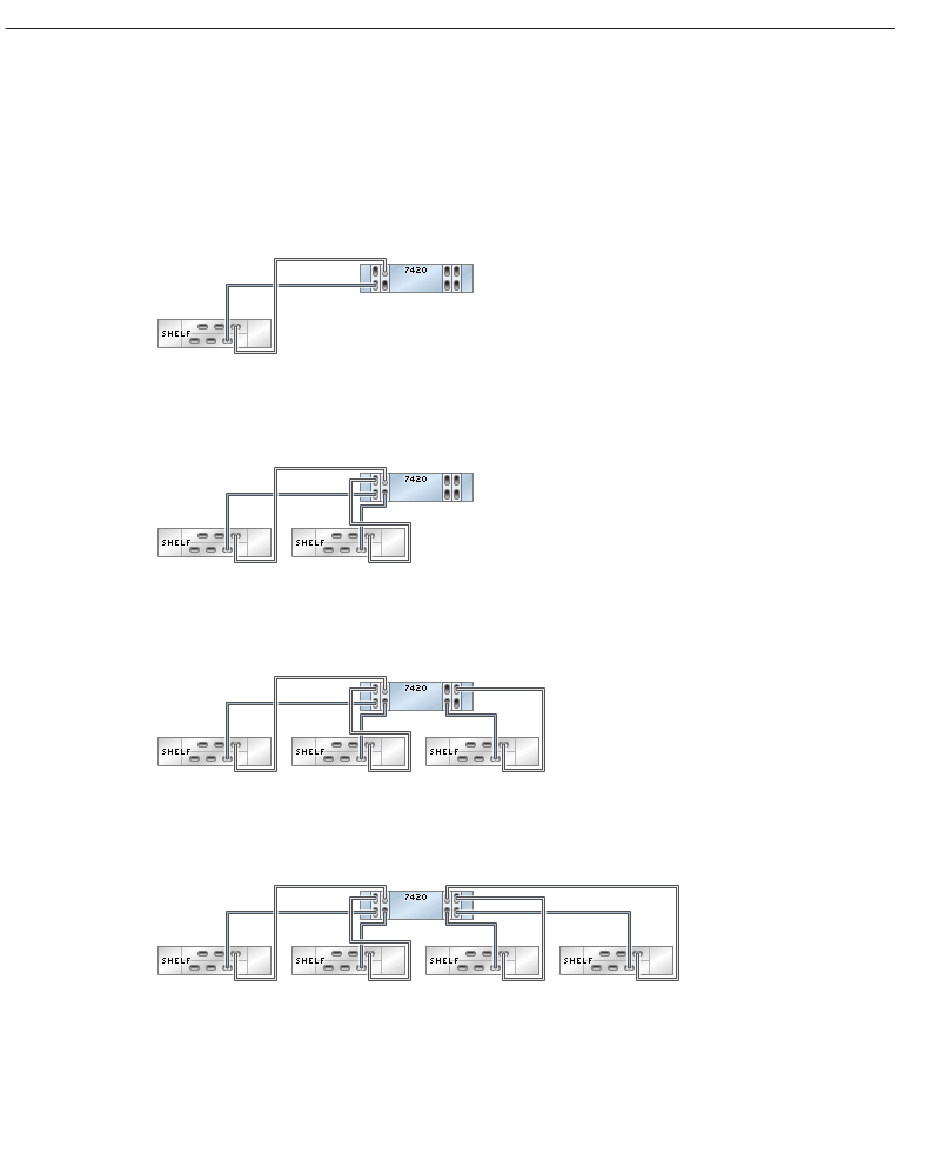

fig.1 Sun ZFS Storage 7420 con cuatro HBA y un contenedor de unidades
fig.2 Sun ZFS Storage 7420 con cuatro HBA y dos contenedores de unidades
fig.3 Sun ZFS Storage 7420 con cuatro HBA y tres contenedores de unidades
fig.4 Sun ZFS Storage 7420 con cuatro HBA y cuatro contenedores de unidades
