6. ANNEXES

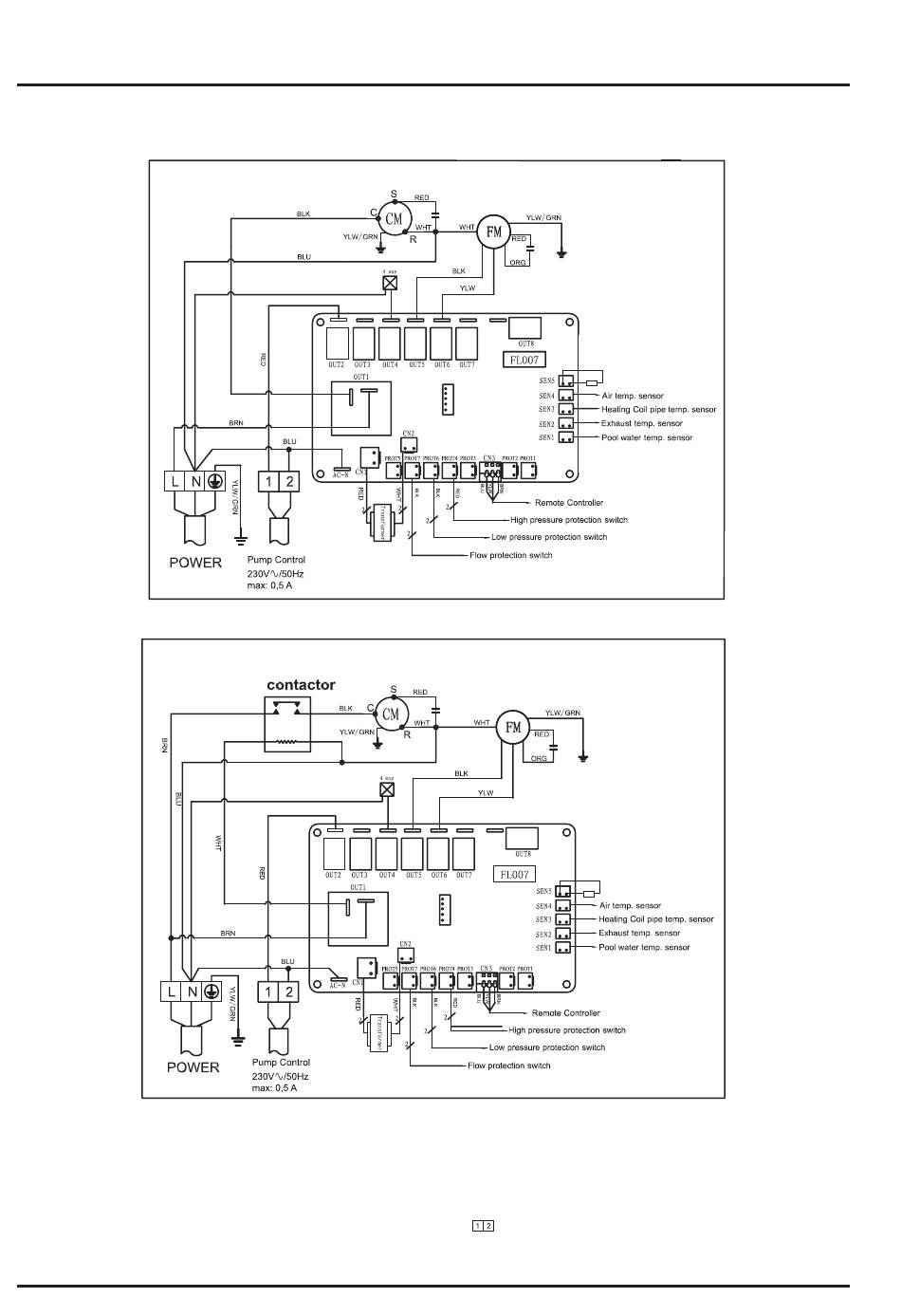

6.1 Schémas électriques
GOpac30, GOpac40
GOpac50, GOpac60
REMARQUES :
1. CM : COMPRESSEUR
2. FM : VENTILATEUR
3. SEN1 : SONDE DE TEMPÉRATURE ENTRÉE D'EAU
4. SEN2 : SONDE DE REFOULEMENT DES GAZ
5. SEN3 : SONDE DE DÉGIVRAGE
6. SEN4 : SONDE DE TEMPÉRATURE D'AIR
16
7. CN3 : BOÎTIER DE COMMANDE
8. PR0T4 : PRESSOSTAT HAUTE PRESSION
9. PR0T6 : PRESSOSTAT BASSE PRESSION
10. PR0T7 : DÉTECTEUR DE DÉBIT

11.
: SORTIE 230V MAX 0,5 A
