6 Ligação elétrica
6.3.6 Visão geral da área de ligação DC-CMB-U10-32
As funcionalidades da caixa do combinador são dependentes da opção de encomenda. A configuração máxima da caixa
do combinador é mostrada nos diagramas gerais. Caixa do combinador com juntas de cabos para cabos de string:
C
A
D

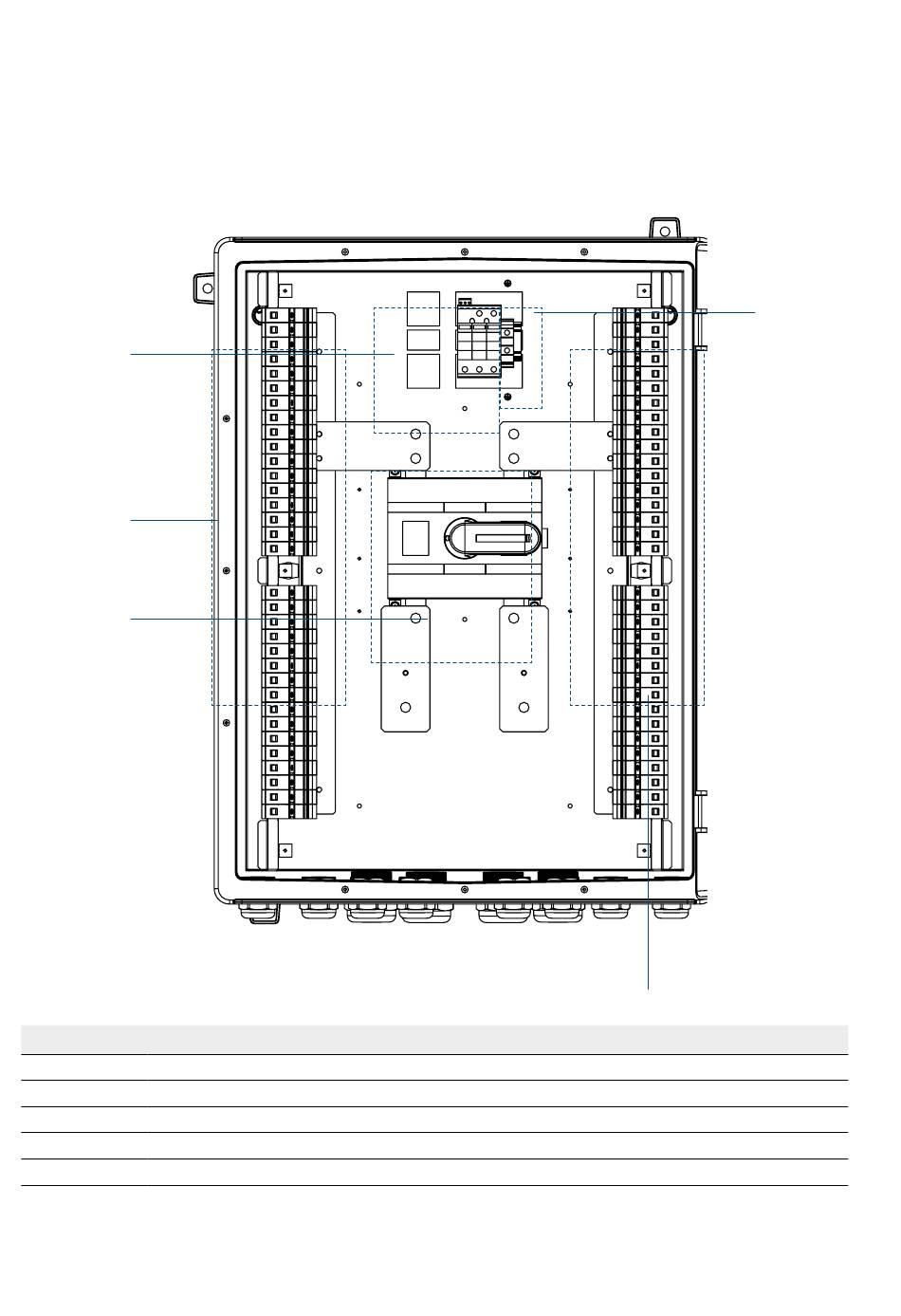

Figura 9 : Ligações (como exemplificado no DC-CMB-U10-32)
Posição Descrição
A Entrada de cabo para conectar os strings polo +
B Entrada de cabo para conectar os strings polo -
C Dispositivo de proteção contra sobretensão
D Interruptor
E Terminal de ligação à terra
24 DC-CMB-IA-U10-xx-en
SMA Solar Technology AG
E
B
