I-745-SPAL / Fire-Pac FireLock
Pruebas y Cableado
OPCIÓN N-ANN-RLY
La opción N-ANN-RLY ofrece 10 contactos de relé programables en
forma de "C" con capacidad nominal de 2 .0 Amp a 30 VCC (resistiva)
y 0 .5 Amp a 30 VCA (resistiva) . El módulo viene instalado de fábrica
en el FACP y la conexión se realiza directamente en la placa de
circuitos, según el manual del FACP . Vea la Figura 6 .

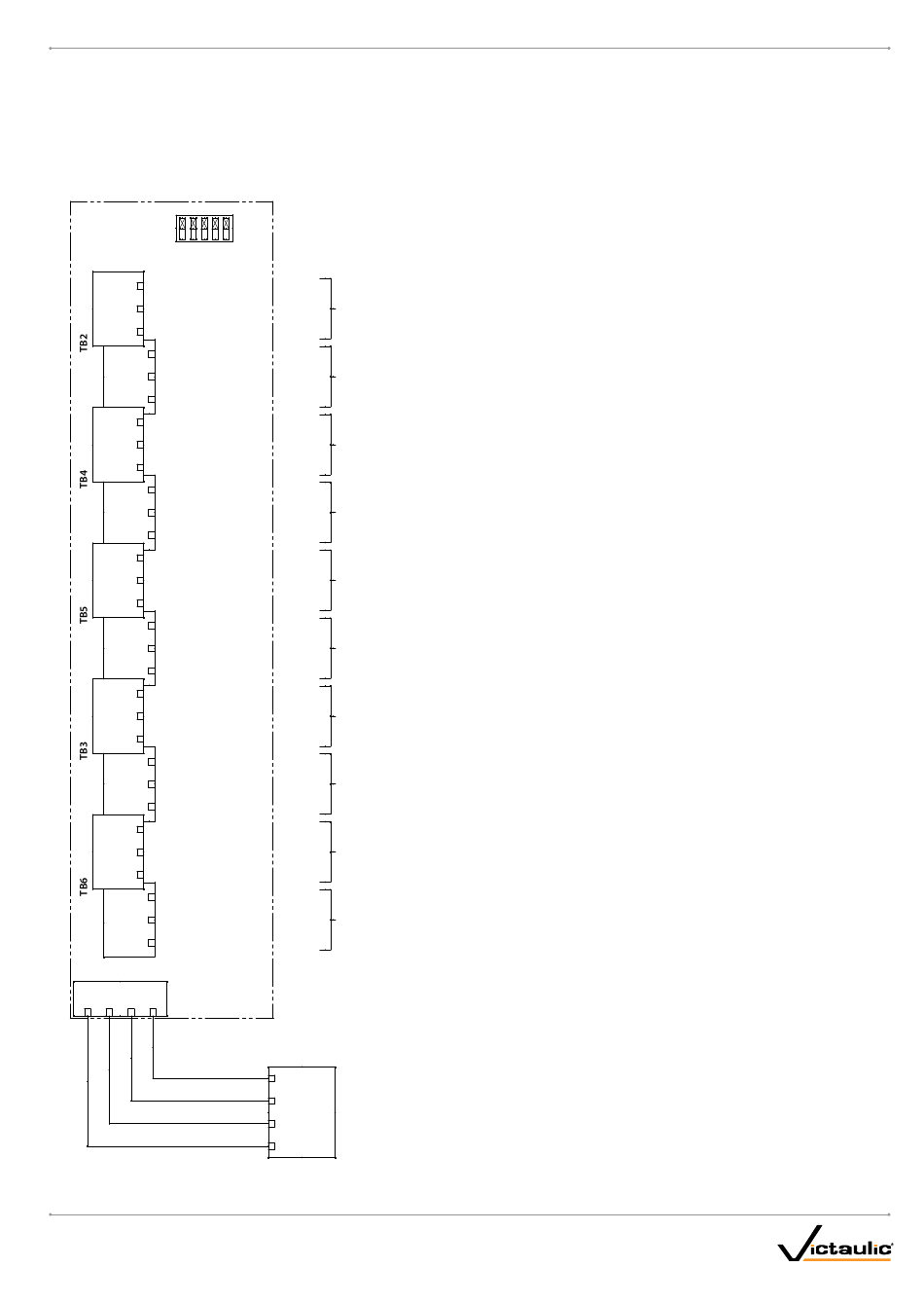

Figura 6 - Conexiones de N-ANN-RLY
ON
OFF
C
R1
NC
NO
C
R2
NC
NO
C
R3
NC
NO
C
R4
NC
NO
C
R5
NC
NO
C
R6
NC
NO
C
R7
NC
NO
C
R8
NC
NO
C
R9
NC
NO
C
R10
NC
NO
TB1 – MÓDULO DE RELÉ
ANN-BUS
-
+
A
B
N-ANN-RLY OPCIONAL
MÓDULO DE RELÉ
REV_L
™
Serie 745 para válvulas FireLock NXT
SW1
ALARMA
PROBLEMA
SUPERVISIÓN
EN ZONA 1
EN ZONA 2
EN ZONA 3
EN ZONA 4
EN ZONA 5
EN ZONA 6
DESCARGA
TB3 – PANEL FACP
389
B
390
A
ANN-BUS
391
+
392
-
™
/ Manual de Instalación, Mantenimiento,
I-745-SPAL_13
