5.
Instalación de un módem externo
Para que el dispositivo funcione correctamente, es fundamental disponer de una conexión GSM con el punto
de recarga. Sin embargo, no siempre se puede obtener una buena conexión en espacios cerrados, como un
aparcamiento cerrado o subterráneo. En este tipo de casos, se puede colocar el módem fuera del punto de
recarga junto con la antena GSM/GPS y conectado con el punto de recarga. El procedimiento es el siguiente:
•
Retire el módem del controlador al que está sujeto haciendo saltar la parte superior de las patillas blancas
en las que se apoya utilizando unos alicates.
•
Retire la antena GPS/GSM.
•
Busque un lugar adecuado en el que se reciba bien la señal GSM.
•
Instale las clavijas de cuatro polos en el módem y en el controlador. Estas clavijas se pueden obtener por
separado.
•

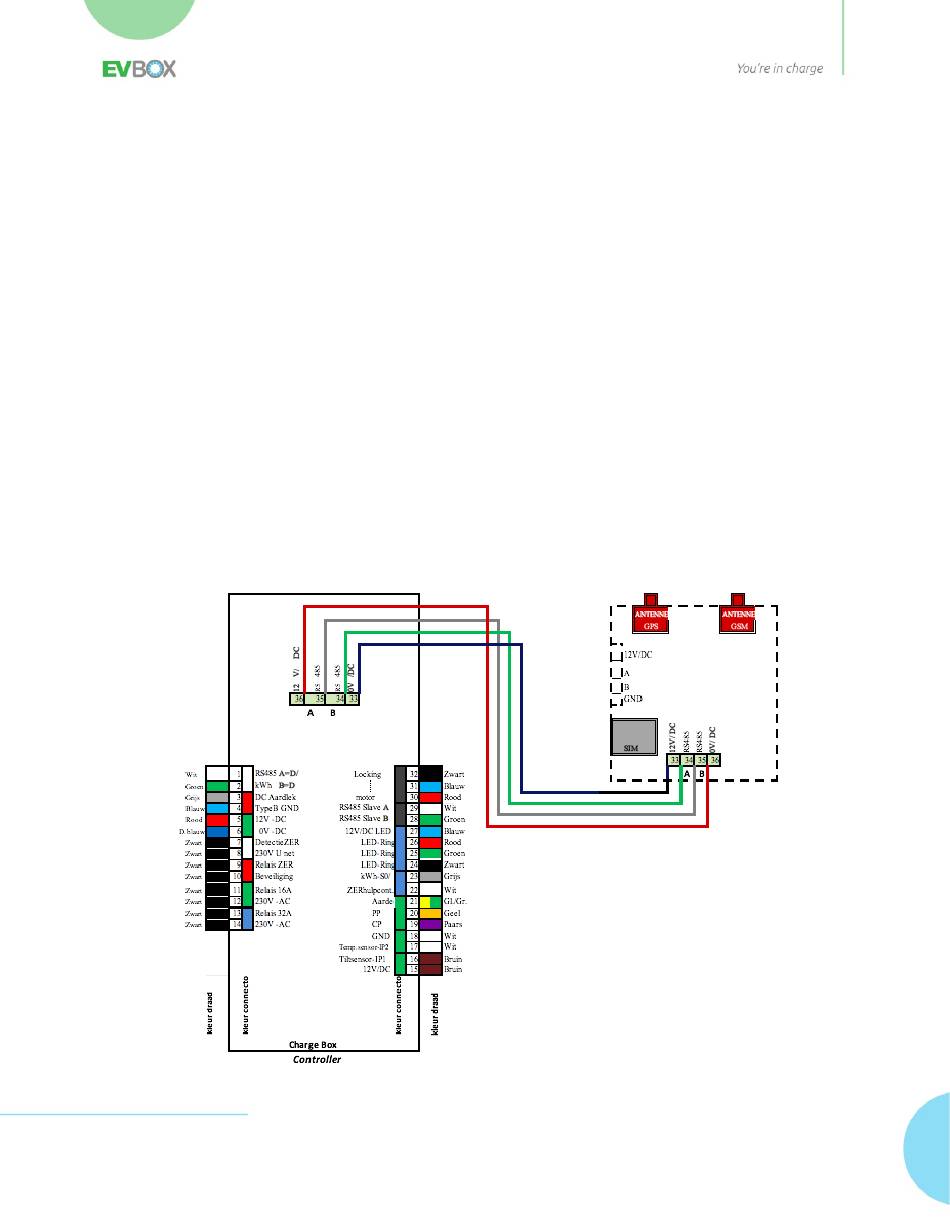

Efectúe la siguiente conexión. Para ello, necesitará un cable RS485 (STP/FTP, Profibus o equivalente). La
distancia máxima entre el módem y el punto de recarga es de 1200 m. Para grandes distancias, puede ser
necesario instalar una fuente de alimentación externa de 12 V.
•
Instale el módem y la antena en un armario cerrado (IP54). Opcionalmente está disponible un kit de
montaje con todos los materiales necesarios para ello (excepto el cable).
11
