UNIDAD DE CONTROL

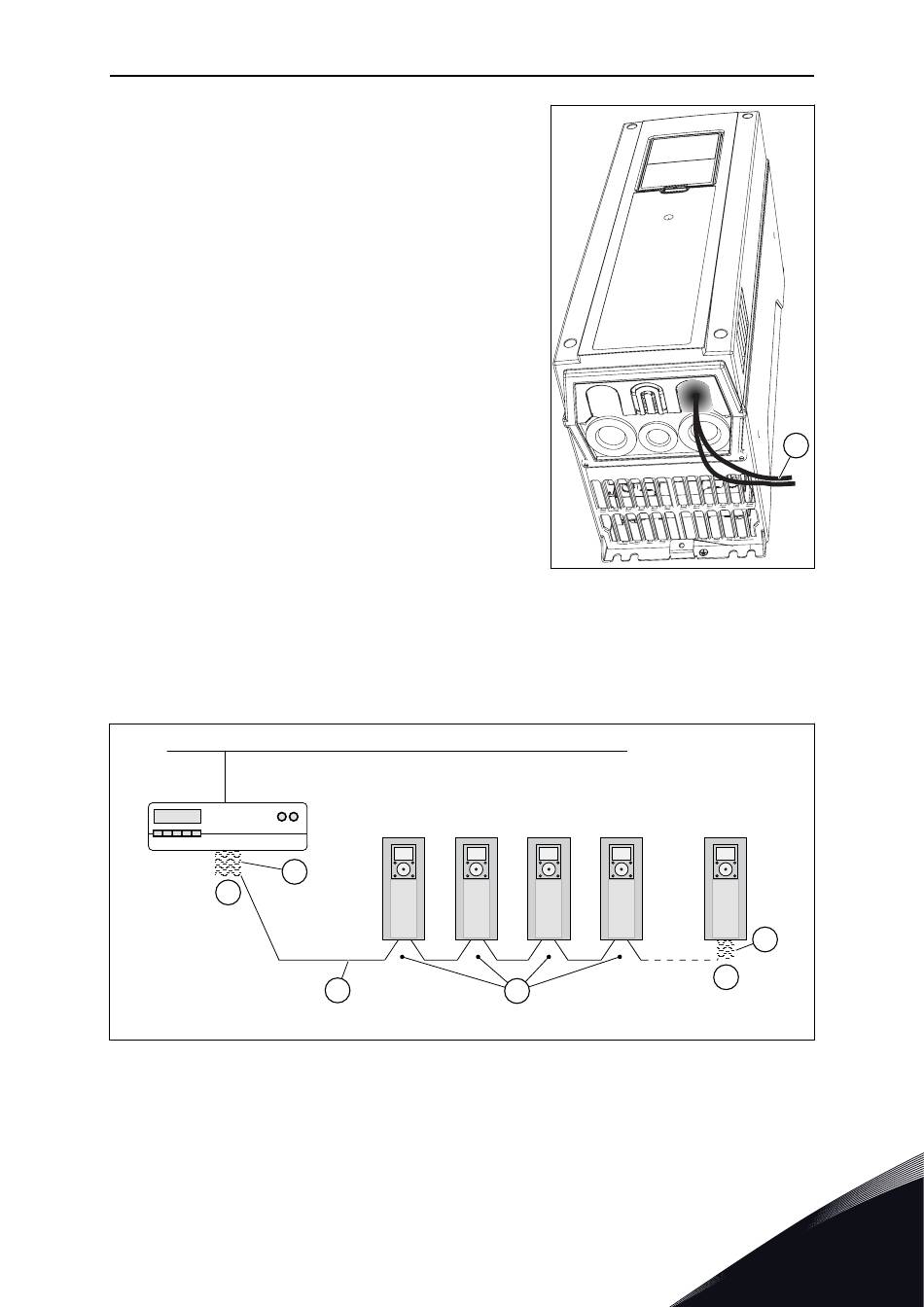

6 Vuelva a colocar la cubierta del convertidor. Tire de
los cables RS485 hacia un lado.
a) Mantenga una distancia mínima de 30 cm
(11,81 pulgadas) entre los cables de Ethernet,
I/O y fieldbus y el cable del motor.
b) Aleje los cables de fieldbus del cable del
motor.
7 Establezca la terminación de bus para el primer y
el último dispositivo de la línea de fieldbus.
Recomendamos que el primer dispositivo del
fieldbus sea el dispositivo maestro.
A
A. La terminación está activada
B. La terminación está desactivada
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
D
E
A. Los cables de fieldbus
B
C. La terminación está activada con un
interruptor DIP
D. La terminación de bus. La resistencia es
220 Ω.
VACON · 103
A
D
C
