Funciones del producto
•
En cada orden de arranque
(parámetro 29-11 Derag at Start/Stop).
•
En cada orden de parada (parámetro 29-11 Derag
at Start/Stop).
•
En cada orden de arranque/parada
(parámetro 29-11 Derag at Start/Stop).
•
En una entrada digital (grupo de parámetros 5-1*
Entradas digitales).
•
En una acción del convertidor de frecuencia con
el controlador Smart Logic (parámetro 13-52 SL
5 5
Controller Action).
•
Como acción temporizada (grupo de parámetros
23-** Funciones basadas en el tiempo).
•
En potencia alta (grupo de parámetros 29-2* Derag
Power Tuning).
5.7 Vista general de la función Pre/post
lube
Algunos motores requieren la lubricación de sus piezas
mecánicas antes y durante su funcionamiento para evitar
daños y desgaste. Esto es especialmente cierto cuando el
motor no ha estado en funcionamiento durante periodos
prolongados. La función de Pre Lube también admite
aplicaciones que requieran el uso de ciertos ventiladores
de extracción. La función de Pre Lube indica a dispositivos
externos el inicio de determinadas acciones que se
efectuarán durante un periodo definido por el usuario y
que comenzarán en el flanco ascendente de una orden de
funcionamiento (por ejemplo, una solicitud de arranque).
Además, puede introducirse un retardo de arranque
(parámetro 1-71 Start Delay) para que la función de Pre
Lube solo se efectúe mientras el convertidor de frecuencia
esté detenido y finalice justo antes de que el convertidor
de frecuencia inicie la rampa de aceleración. La función de
Pre Lube también puede configurarse para que el
dispositivo externo permanezca señalizado siempre que el
convertidor de frecuencia esté en funcionamiento o para
que la señal permanezca una vez que el motor se haya
detenido (parámetro 29-42 Post Lube Time). Los ejemplos de
aplicación incluyen un dispositivo para lubricar las partes
mecánicas de un motor/bomba o algún tipo de ventilador
de extracción.
Un ejemplo de uso de un dispositivo de lubricación sería el
inicio de la lubricación en el flanco ascendente de una
solicitud de arranque. Retrase el arranque durante un
tiempo y detenga la lubricación cuando concluya el
retardo y arranque el convertidor de frecuencia.
La Ilustración 5.13 muestra un uso diferente de la función.
En este caso, el retardo finaliza cuando el convertidor de
frecuencia ya está iniciando la aceleración. Consulte los
parámetros relacionados en la Tabla 5.1.
30
®
VLT AQUA Drive FC 202
Danfoss A/S © 12/2017 Reservados todos los derechos.
N
MAX
1
N
MIN
0
2
1
0
3
1
0
t1
1 Curva de velocidad.
2 Orden de arranque (por ejemplo, el terminal 18).
3 Señal externa de Pre Lube.
t Orden de arranque emitida (por ejemplo, el terminal 18
1
se ajusta como activo) El temporizador de retardo de
arranque (parámetro 1-71 Start Delay) y el temporizador
de Pre Lube (parámetro 29-41 Pre Lube Time).
t Concluye el temporizador de retardo de arranque. El
2
convertidor de frecuencia comienza a acelerar.
t Concluye el temporizador de Pre Lube
3
(parámetro 29-41 Pre Lube Time).

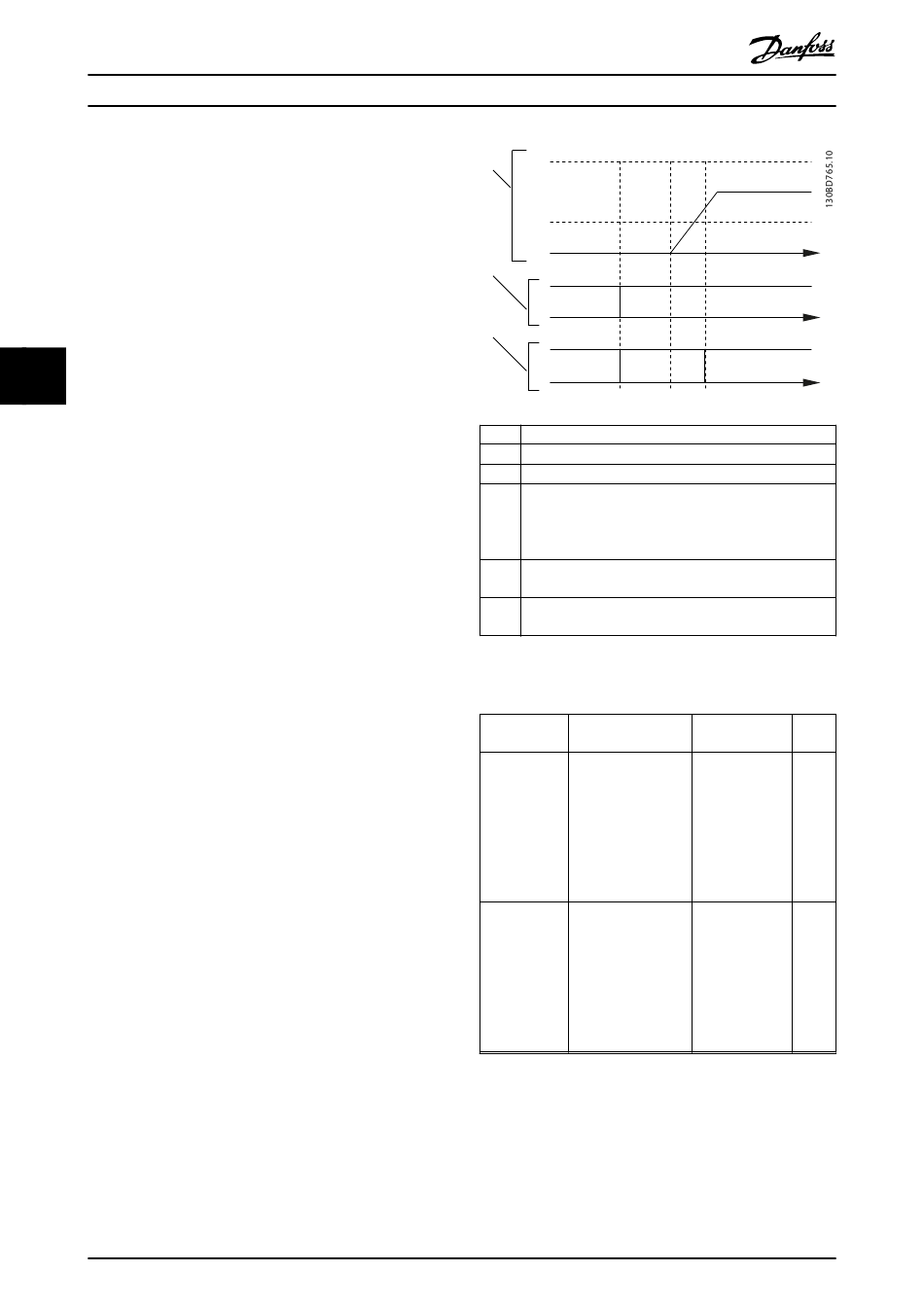

Ilustración 5.13 Ejemplo de la función Pre/Post Lube
Parámetro y Descripción
nombre
Parámetro 29-4 Seleccione la función
0 Pre/Post Lube Pre/Post Lube. Utilice
Function el
parámetro 1-71 Start
Delay para ajustar el
retardo antes de que
el motor comience a
acelerar.
Parámetro 29-4 Introduzca la
1 Pre Lube Time duración de la señal
tras la señal de
arranque. Se usa solo
cuando se seleccione
[1] Pre lube Only en
parámetro 29-40 Pre/
Post Lube Function.
T
T
T
t2 t3
Ajustes Unida
d
[0]*Disabled –
[1] Pre Lube Only
[2] Pre & Running
[3] Pre & Running
& Post
0–600 (*10) s
