Sistemas de vacío LABOXACT
Conexión del líquido
refrigerante al condensador de
alto rendimiento

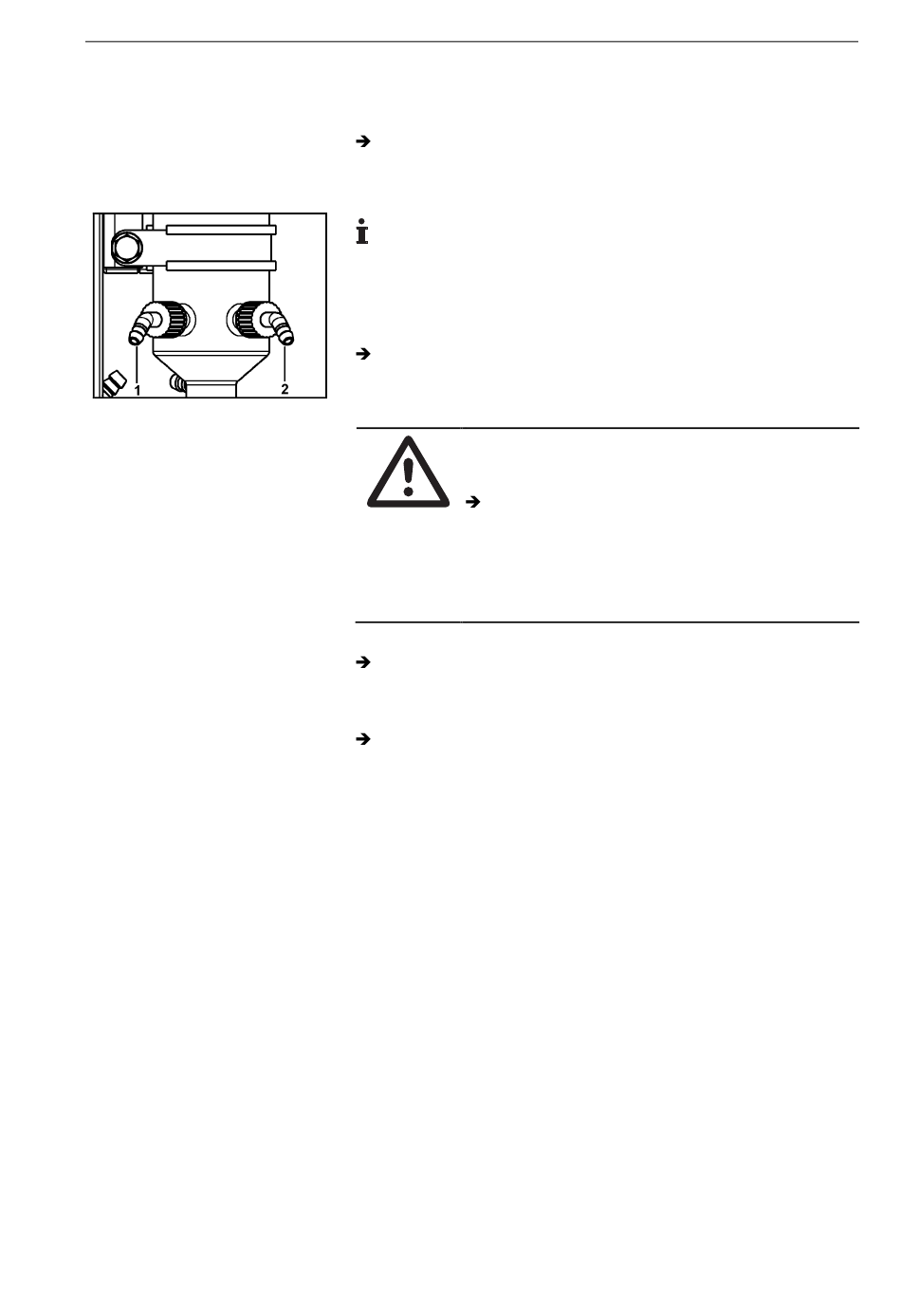

Fig. 5: Conexión del líquido
refrigerante del condensador de
alto rendimiento
1 Entrada del líquido
refrigerante
2 Salida del líquido refrigerante
Conexión eléctrica de la bomba
Conexión eléctrica del sistema
Traducción del manual de instrucciones original, español, KNF 121214-121384 09/13
3. Conectar la salida de gas del condensador (Fig 4/A, página
14) a una campana de ventilación.
El suministro de líquido refrigerante puede realizarse
directamente o bien a través del sistema de refrigeración del
evaporador rotativo
Las conexiones del líquido refrigerante en el condensador de
alto rendimiento están diseñadas para tubos flexibles con un
diámetro interior de 8 mm.
Entrada y salida del líquido refrigerante (véase la Fig. 5).
Conectar los tubos flexibles del líquido refrigerante al
condensador de alto rendimiento.
En caso de utilización de una válvula de líquido refrigerante:
Peligro de estallido del condensador de alto
rendimiento
Asegurarse de que está montada la válvula de
líquido refrigerante entre el suministro de líquido
ADVER-
refrigerante y la tubuladura de entrada de líquido
TENCIA
refrigerante del condensador de alto
rendimiento.
Conectar el cable de alimentación de la bomba en la toma de
corriente de la unidad de control (posición 5 en Fig. 4, página
14).
Mediante el cable de alimentación, conectar la unidad de
control (posición 5 en Fig. 4, página 14) con una toma de
corriente de instalación reglamentaria con puesta a tierra.
Colocación y conexión
17
