Controles de entrada de
micrófono, línea e
instrumento
La unidad Digi 002 está provista de cuatro
preamplificadores de gran calidad con ganancia
ajustable y energía en modo fantasma
(conmutables en pares, para entradas 1–2 y 3–4).
Los conmutadores de energía en modo fantasma
se encuentran en el panel posterior de la unidad
Digi 002.
Las entradas 1–4 aceptan señales de micrófono,
instrumento (entrada directa) o nivel de línea.
Las entradas 5–8 sólo aceptan señales de nivel
de línea.
Si la unidad Digi 002 se utiliza para controlar
Pro Tools, en el cuadro de diálogo I/O Setup
predeterminado de Pro Tools se mostrarán
como "Mic/Line 1–4".
Interruptor de selección de
micrófono, línea e instrumento
Interruptor de filtro de pase alto
1 GAIN 2 GAIN
Control de ganancia de entrada

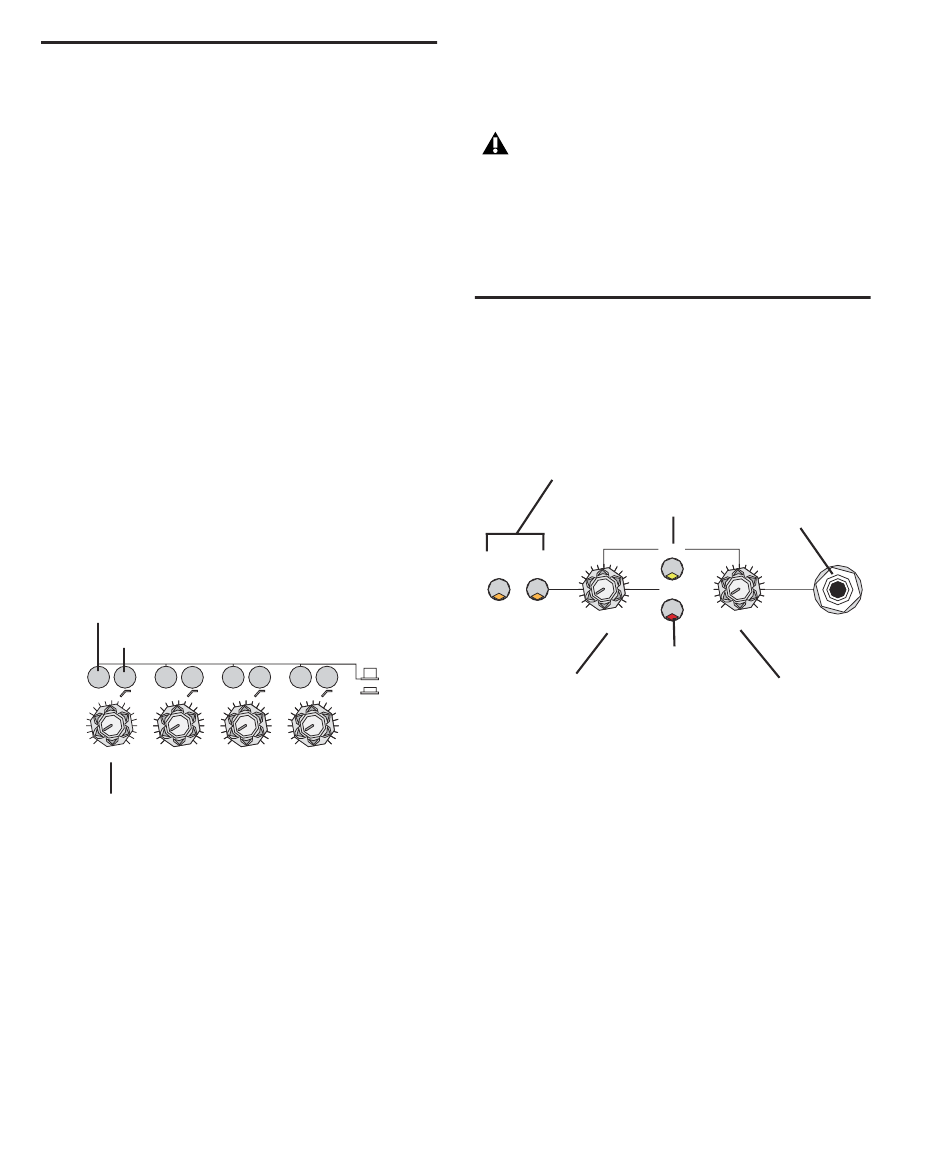

Controles de entrada de Digi 002 para las entradas 1–4
Las entradas 1–4 disponen de los controles
siguientes:
Selector de micrófono, línea e instrumento
Alterna entre los niveles de funcionamiento de
micrófono o línea (instrumento).
Interruptor de filtro de pase alto Activa un filtro
de pase alto (75 Hz, 12 dB/atenuación
progresiva de octava) en la entrada, para filtrar
ruido o zumbido de CA.
46 Introducción a Digi 002 y Digi 002 Rack
LINE/ INST
MIC
3 GAIN 4 GAIN
Control de ganancia de entrada Ajusta la
ganancia de la entrada; el intervalo de ganancia
va de +15 dB a +60 dB.
Active el selector de micrófono sólo si se ha
enchufado un cable XLR en el conector de
micrófono. La activación de este
conmutador sin el cable conectado puede
producir ruido de bajo nivel.
Sección de supervisión
Esta sección de la unidad Digi 002 contiene
varias opciones para dirigir salidas y supervisar
fuentes de entrada alternativas.
Controles de dirección
de entradas alternativas
Interruptor de
salida mono
ALT SRC
ALT SRC
TO IN 7-8 TO MON
MONITOR
LEVEL
Interruptor de
silenciamiento
de supervisión
Control de nivel
de supervisión
Controles de supervisión y auriculares de Digi 002
Controles de dirección de entradas
alternativas
Aparte de las ocho entradas analógicas estándar,
la unidad Digi 002 consta de un par de entrada
de –10 dBV independiente para dispositivos
como una platina de casete o un reproductor de
discos compactos.
Alt Src to Mon Este interruptor dirige el par de
entrada de –10 dBV directamente a las salidas de
supervisión y auriculares de la unidad Digi 002;
también funciona cuando Digi 002 está en
modo Stand-alone.
Conector de
auriculares
MONO
MUTE
HEADPHONE
LEVEL
Control de nivel
de auriculares
