Figura 5
8
1.3.3.4 Cámara Externa APM-W251, APM-W254, APM-W291
Los modelos de cámara externa tipo Columna de Agua
(Figura 4) pueden aislarse fácilmente del proceso para
operaciones de mantenimiento e inspección. Se incluyen
vidrio de nivel y ajustes Try-cock.

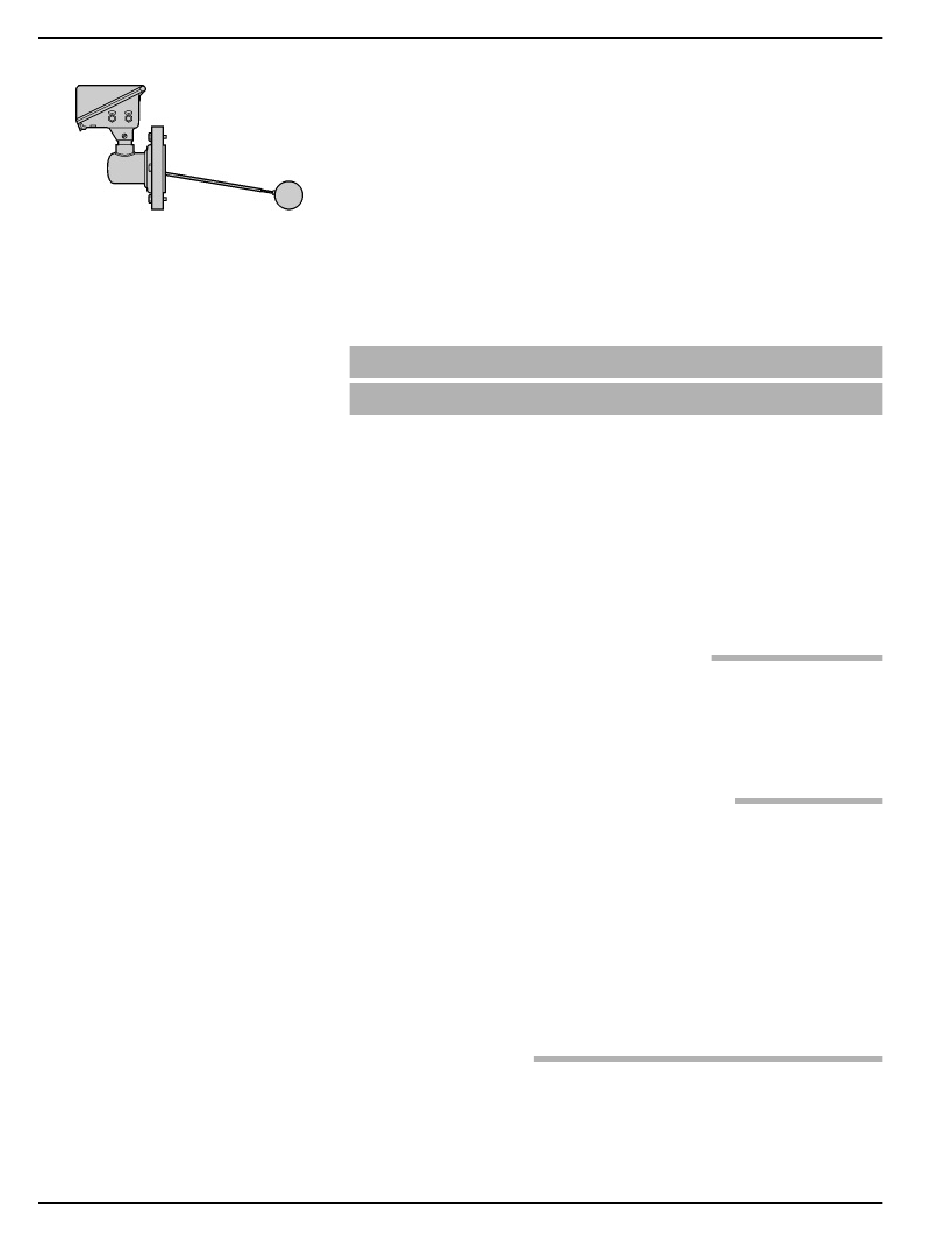

1.3.3.5 Flotador de Montaje Lateral Modelo P68
Los modelos de montaje lateral (Figura 5) son ideales
para aplicaciones de rango de nivel angosto. Los modelos
de acero al carbón están disponibles con cuerpo roscado
de 3" NPT o conexión bridada de 4".
2.0 Instalación
2.1

Desempaque

Después de desempacar, inspeccione todos los componentes
es busca de daños durante el envío. Tenga cuidado de no
doblar el vástago desplazador o tubo cubierta durante el
desempaque o instalación.
Luego, abra la cubierta del controlador y retire los seguros del
magneto y boquilla. Examine los componentes internos por
daños obvios o partes sueltas. Revise todas las conexiones de
aire y asegure que estén libres de cuerpos extraños.
2.1.1 Modelos P51, P61, P62 y APM 131
Las unidades Modulevel de montaje superior se envían de
fábrica con el controlador y desplazador retirados del cuerpo
y empacados por separado en la misma caja o contenedor.
2.1.2 Modelos P53, P55, P63, P64, P66, P71, P72,
APM-W251, APM-W254 y APM-W291
Las unidades Modulevel con cámara se envían de fábrica con
el controlador y desplazador retirados del cuerpo y empaca-
dos por separado en la misma caja o contenedor.
Un ensamble de cables sostiene y protege al desplazador dentro
de la cámara durante el envío. Éste debe retirarse a través de la
conexión inferior antes de arrancar.
Precaución: Si se reenvía a otro lugar, el cuerpo del desplazador debe
asegurarse usando el mismo ensamble de cables.

2.1.3 Modelos P68

Las unidades Modulevel de montaje lateral se envían con el
controlador y el ensamble de flotador y vástago retirados del
cuerpo y empacados por separado en la misma caja.
Después de desempacar, inspeccione todos los componentes
para cerciorar que no ha ocurrido daño durante el envío.
SP48-620 Control de Nivel de Líquido Modulevel Neumático
