Datos Técnicos
Amplificador vertical
Modos : Canal 1 ó 2 independientes,
Canal 1 y 2 alternado o choppeado.
Suma o resta entre canal 1 y canal 2,
Modo XY: canal 1(Y) y canal 2(X)
Margen de frecuencia: 2 x CC - 40MHz (-3dB)
Tiempo de subida: <8,75ns. Sobreimpulso: ≤1%.
Coeficientes de deflexión: 14 pos. calibradas,
Precisión de posiciones calibradas:
1mV/div. - 2mV/div.: ±5% (0-10MHz (-3dB)),
5mV/div. - 20V/div.: ±3% (secuencia 1-2-5)
variable 2,5:1 hasta mín. 50V/div. (descalibrado)
Impedancia de entrada: 1MΩ//20pF
Acoplamiento de entrada: DC-AC-GD (masa)
Tensión de entrada: Máx. 400V (CC+pico CA)
Sincronismo
Automático (picos): ≤ ≤ ≤ ≤ ≤ 20Hz-100MHz (≤0,5div.)
Normal:DC-100MHz(≤0,5div.),
Dirección flanco de disp.: pos/neg.
2. disparo con ajuste de nivel y sel. de pendiente
Disparo alt.( ≤8mm); indicación de disparo por LED
Disparo ext.: ≥0,3V
desde DC hasta 100MHz.
pp
Selector: Canal 1, 2, 1 alternado 2, red, externo
Acoplam.: AC (10Hz-100 MHz),DC (0-100MHz),
HF (50kHz-100MHz), LF (0 - ≤1,5kHz)
Filtros activos TV (linea & cuadro, pos. y neg.)
Amplificador horizontal
Coef. tiempo: secuencia 1-2-5, precisión ±3%
Analog.:22 posiciones calibradas de 0,5s-50ns/div.
Digital:25 posiciones calibradas de 100s-1µs/div.,
Variable (analog.)2,5: 1 - máx. 1,25s/div.
X-MAG. x 10 : 10ns/div, ±5%, dig. 0,1µs/div±3%
Tiempo hold-off(analog): var. hasta aprox. 10:1
Margen ampl. X : 0-3MHz (-3dB)
Entrada del ampl. X por canal 2,(sens.= canal 2).
Diferencia de fase X-Y (analog.): <3° < 120kHz.
Memoria Digital
Modos: Refresco, Roll, Single, XY, Envolvente,
Promedio, Dot-joiner lineal
Frec.muestreo: máx.100MS/s (8 bit flash A/D),
tiempo real,
Memoria y display: 2048x8 bit/canal
Mem. referencia:2 señales 2kx8bit
Resolución(ptos/div): 200(X)x25(Y), XY:25x25
Pre/Postdisparo: 25,50,75,100,-25,-50,-75%
Manejo / Control
Manual por el panel frontal o por
AUTO Set (ajuste automático de los parámetros);
SAVE/RECALL:9 programas de ajuste de mandos;
RS232 para transmisión de datos incorporado,
Control remoto HZ68 (opción).
Interfaz optico HZ70 como opción
Readout:I
ndicación de parámetros de medida en
la pantalla (analogico y digital)
Medidas por cursores:∆U, ∆t oder 1/∆t (frec.),
individualmente o en modo tracking
Tester de componentes
Tensión de test: aprox.7Vef (sin carga).
Corriente de test: aprox.7mA ef (corto-circuito).
Frecuencia de test: aprox. 50Hz.
Circ. de prueba conect. a masa (protección)
Varios
TRC: D14-363GH, 8x10cm, 2kV, retícula interna,
Entrada analógica para modulación Z
Calibrador: Generador de cuadrada (ts<4ns)
≈1kHz/1MHz; salida: 0,2V±1%
Conexión de red: 100-240V ∼,±10%, 50/60Hz
Consumo: aprox. 42W con 50Hz
Temperatura ambiental de trabajo: 0°C...+40°C
Protección: Clase 1 (VDE 0411, CEI 1010-1)
Peso: aprox. 5,6 Kgs., color: marrón tecno
Medidas: an.285, al.125 y prof. 380mm.
Asa de apoyo ajustable.
Reservado el derecho de modificación
Reservado el derecho de modificación
HM 407
-2
Autoset, Save/Recall, Readout, Cursores, RS232, Menú de calibración
Analógico: 2 canales DC-40MHz, máx. 1mV - 50V/cm, tester de compon.
Tiempos: 0,5-10ns/cm, disparo DC-100MHz, calibrador de 1MHz Digital:
Máx. 100MS/s, 4 memorias 2048 x 8 bit, Pre/Postdisparo
Modos de mem.: refresh, single,roll, average, envelope, XY.
El HM407
incorpora ahora todas las prestaciones de la nueva generación de
-2
osciloscopios HAMEG. Lleva un sistema de
esencialmente el manejo. Las señales simples se pueden ajustar mediante la tecla
"AUTOSET". Para memorizar y llamar programas completos de ajuste de los mandos,
se tiene a disposición la función de "SAVE/RECALL".
Para el funcionamiento del HM407
flash de bajo ruido, que proporcionan una calidad de señal mejor que los convertidores
CCD o array-analógicos. Con ayuda de un "Dot Join" se presentan todas las señales
digitalizadas por línea contínua. Nuevos son también las dos memorias de referencia,
cuyo contenido se puede comparar en cualquier momento con otras señales. Para
medir zonas de señal se incluyen 2 cursores. Todos los parámetros de medida
importantes se presentan mediante Readout en pantalla. Para el control y el procesado
de señales por PC, lleva incorporado un interfaz RS232. La conexión por interfaz óptico
HZ70 permite transferir señales con separación galvánica. Se suministra gratuitamente
un software para la evaluación de señales.
La parte analógica del HM407
aumentada ahora a 40MHz, permite visualizar establemente señales hasta aprox.
100MHz. Un comprobador de componentes, de activación por una sóla tecla, es
parte de su estándar, igual que el calibrador conmutable de 1kHz/1MHz, con el que
se puede controlar en cualquier momento la calidad de transmisión - desde la sonda
hasta la pantalla. Se adjuntan 2 sondas en el suministro.
El nuevo HM407
práctica para el usuario y cuya relación de precio/prestación marca en un ámbito
mundial nuevamente los niveles o estándares a superar.
Accesorios incluidos: cable de red, manual , 2 sondas 1:1/10:1

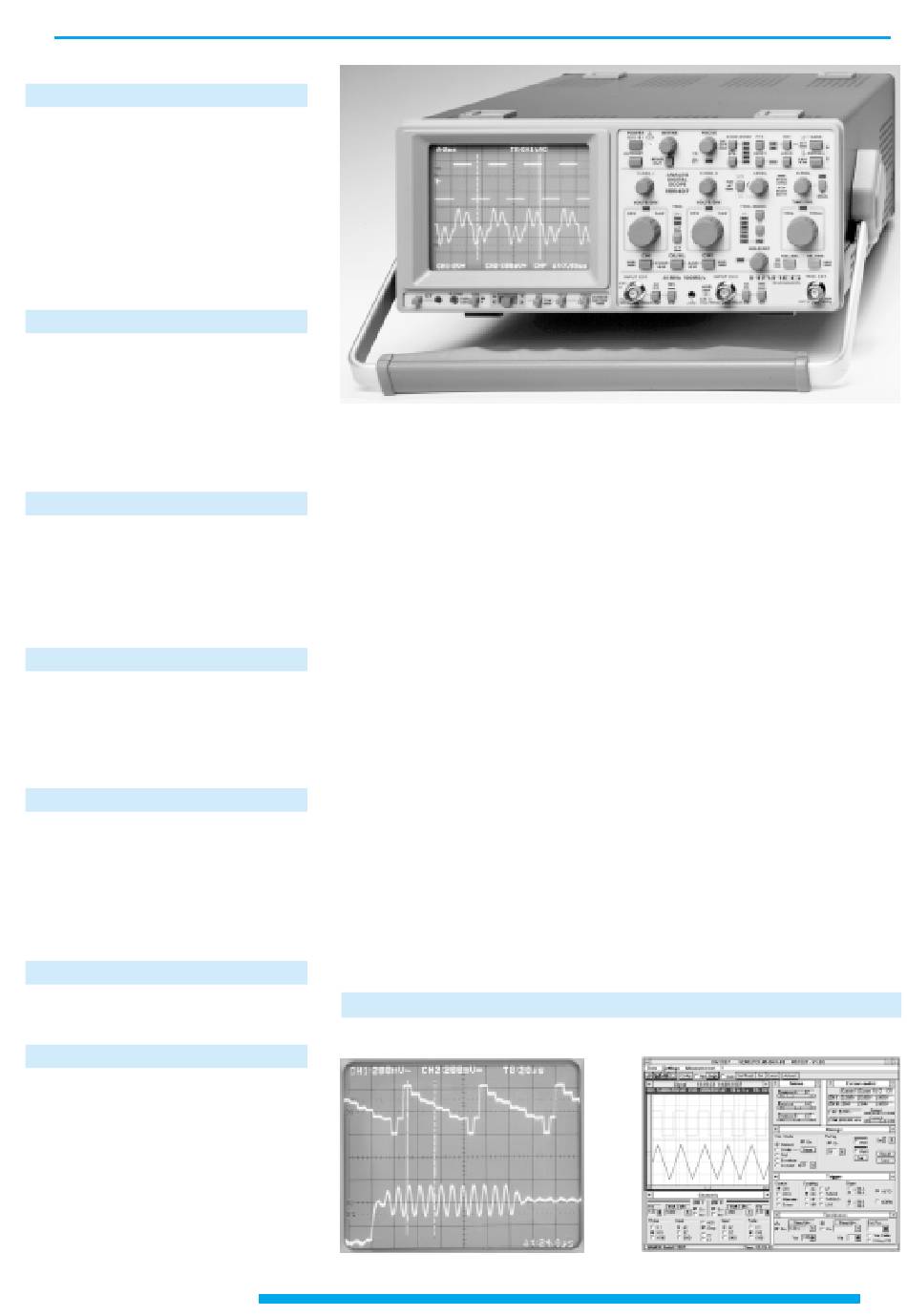

Foto con señales de vídeo memorizadas
1/97
Osciloscopio Analógico/Digital
en modo digital, se utilizan convertidores A/D
-2
es única en su nivel de precio. Su frecuencia límite
-2
se presenta como osciloscopio que incorpora una tecnología
-2
La foto presenta una señal transferida a
una pantalla de PC.
µ−
µ−
µ−procesadores que automatiza
µ−
µ−
