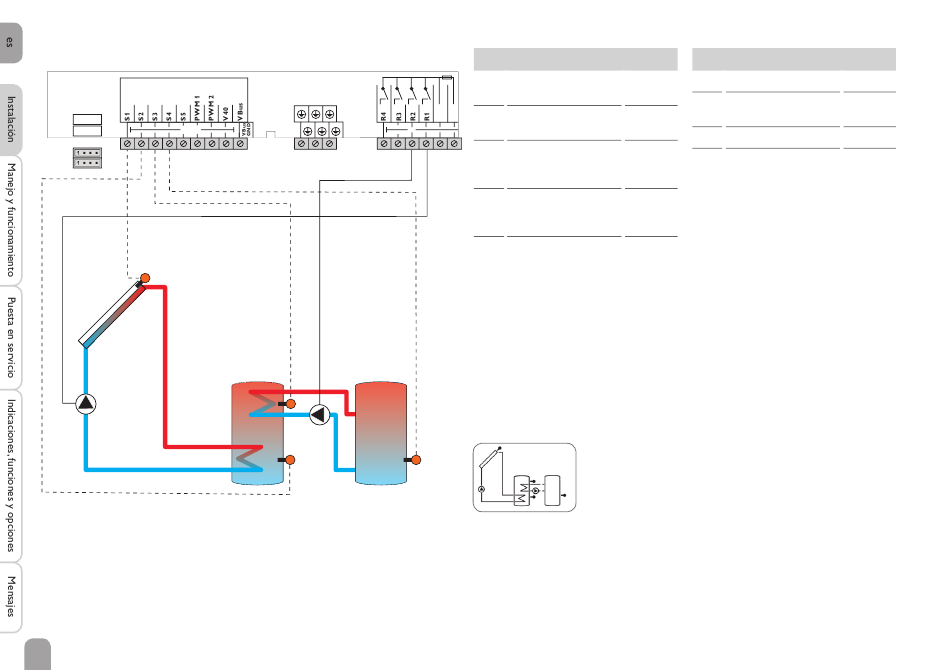

Sistema 2: sistema de energía solar con 1 acumulador e intercambio de calor
Temp. Sensor
Pt1000
VFS
GND
RPS
S1
R1
10
L' L
N
El regulador compara la diferencia de temperatura entre la sonda de captador S1
y la sonda de acumulador S2. En cuanto la diferencia sea mayor o igual que el valor
prefi jado para la conexión de la bomba (R1), ésta entrará en funcionamiento y el
acumulador se cargará hasta alcanzar el valor de desconexión o el valor máximo
establecido.
Para realizar un intercambio de calor entre este acumulador y un segundo acu-
mulador mediante otra bomba (R2), se debe utilizar una función de diferencia de
temperatura (fuente de calor S3 / consumo S4).
R2
S3
S2
S4
Sondas
S1 Temperatura de 1 / GND
captador
S2 Temperatura de 2 / GND
acumulador abajo
S3 Temperatura de 3 / GND
intercambio de calor
fuente
S4 Temperatura de 4 / GND
intercambio de calor
consumo
S5 Libre 5 / GND
Relé
R1 Bomba solar R1 / N / PE
R2 Bomba de carga de R2 / N / PE
acumulador
R3 Libre R3 / N / PE
R4 Libre R4 / N / PE
