Instalación de la placa base
Requisitos previos
Siga las reglas de seguridad que se enumeran en
Pasos
1. Desembale el nuevo ensamblaje de placa base.
PRECAUCIÓN:
No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro
componente.
PRECAUCIÓN:
Procure no dañar el botón de identificación del sistema al colocar la placa base en el chasis.
2. Sujetando el soporte de la tarjeta madre del sistema, alinee los conectores de la tarjeta madre con las ranuras de la parte posterior del
chasis e inserte la tarjeta madre formando un ángulo para evitar el poste de la cubierta para flujo de aire del ventilador.
3. Coloque el cable de VGA tan cerca como sea posible de la pared interna del chasis y conecte el cable al conector en la tarjeta madre
del sistema.
4. Alinee la ranura del clip de soporte vertical 2 con el separador en la pared del chasis interna.
5. Empuje el clip de apoyo del soporte vertical 2 formando un ángulo para que el separador se trabe en el lateral del clip de apoyo.
NOTA:
Asegúrese de que el cable no esté pinzado.
6. Mediante un destornillador Phillips n.° 2, ajuste los tornillos para fijar la tarjeta madre del sistema al chasis.

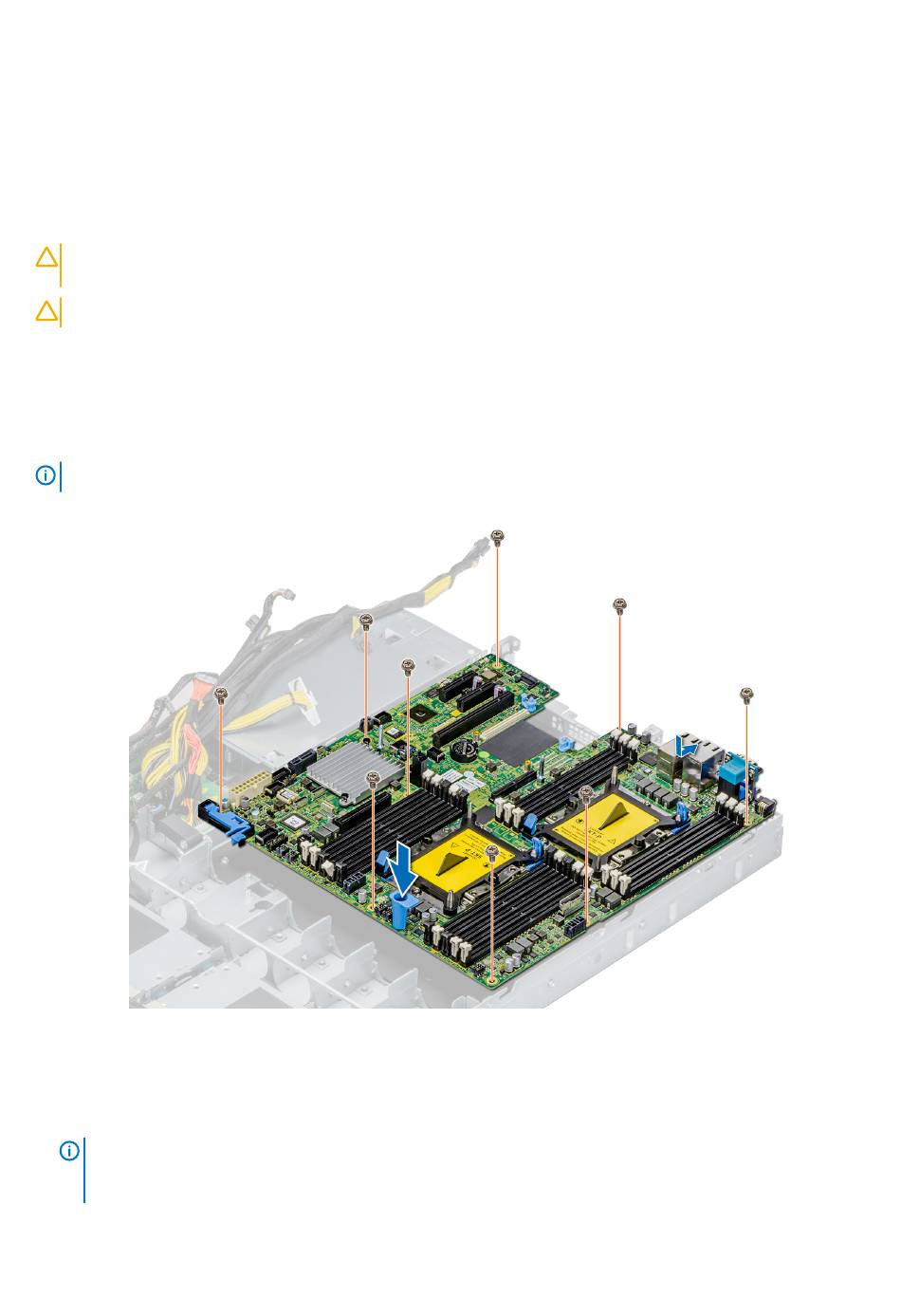

Ilustración 91. Instalación de la placa base
Siguientes pasos
1. Sustituya los siguientes elementos:
a.
Instale el módulo de plataforma segura
NOTA:
El módulo de complemento del TPM está conectado a la tarjeta madre del sistema y no se puede quitar. Un
módulo plug-in del TPM de repuesto se proporciona para todos los repuestos de tarjeta madre del sistema donde
se haya instalado un módulo plug-in del TPM.
b.
Soporte vertical PERC interno
Instrucciones de
seguridad.
(TPM).
Instalación y extracción de los componentes del sistema
125
