Instalación
Esta sección explica cómo conectar el módulo de E/S CIO-MICRO o CIO-MICRO-CC al sistema de visión. Para ver una
lista completa de opciones y accesorios, póngase en contacto con su representante de ventas de Cognex.
Nota:
Los cables se venden por separado.
l
Si alguno de los componentes de serie falta o está dañado, póngase en contacto de inmediato con su
l
proveedor de servicio autorizado de Cognex o con la Asistencia técnica de Cognex.

Conectores e indicadores

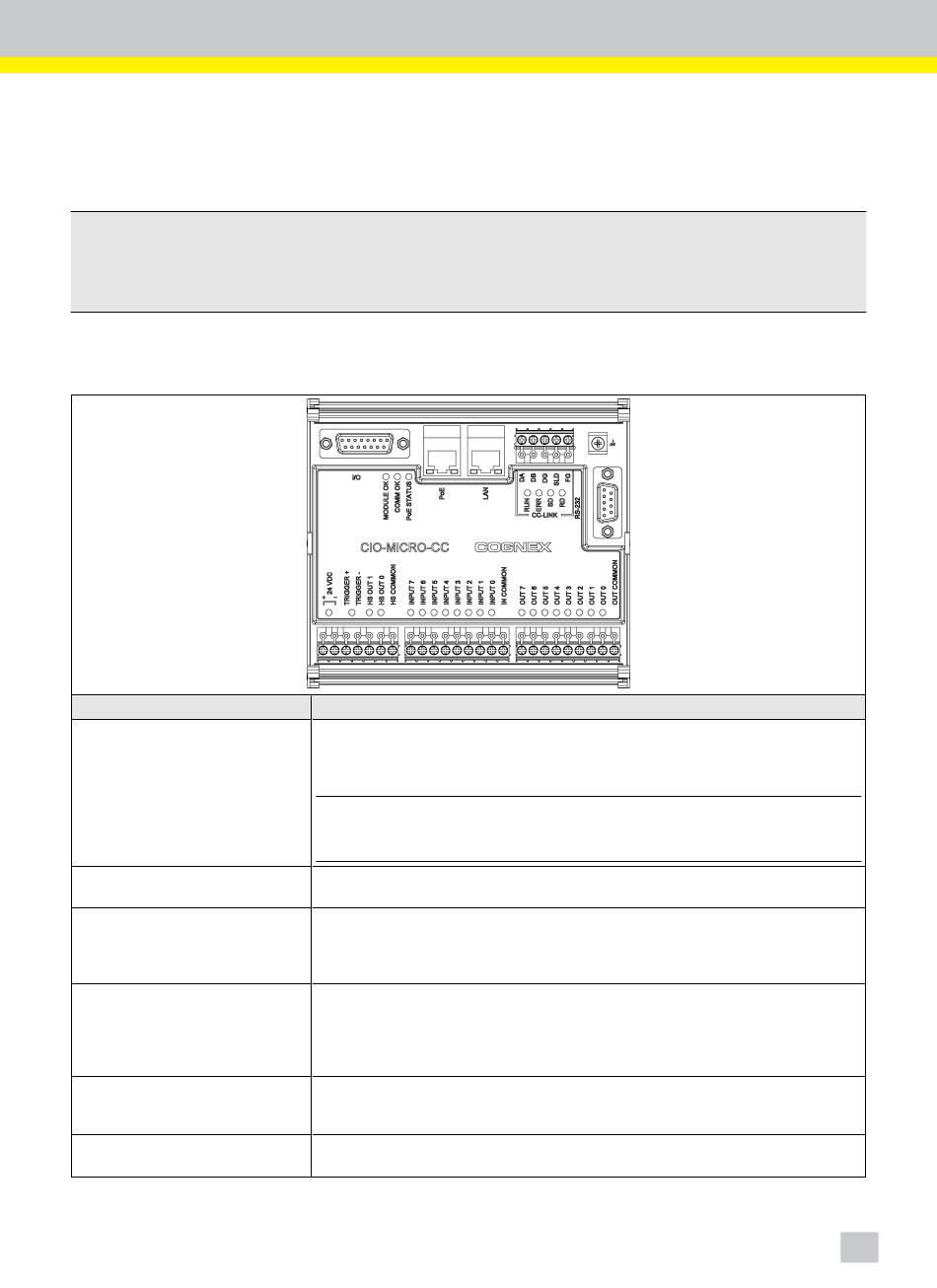

Tabla 2-1: Conectores e indicadores
Conector/indicador
Puerto de E/S
LED MODULE OK
LED COMM OK
LED PoE STATUS
Puerto PoE
LEDs del puerto PoE
Conecta el módulo de E/S a sistemas de visión de las series In-Sight Micro o In-
Sight 5000 mediante el cable del módulo de E/S, proporcionando señales de
disparador y de salida de alta velocidad al sistema de visión. El puerto de E/S
también proporciona alimentación a los sistemas de visión serie In-Sight 5000.
Precaución: Si se conecta un sistema de visión de la serie In-Sight 7000 al
módulo de E/S CIO-MICRO o CIO-MICRO-CC, el puerto de E/S (DB15) de dicho
módulo estará desactivado. No conecte nada a este puerto.
Se ilumina un LED verde después de que el módulo de E/S se haya encendido e
inicializado y esté listo para comunicarse con el sistema de visión.
Un LED verde parpadeará hasta que el sistema de visión establezca una
conexión correcta con el módulo de E/S desde el software In-Sight. Una vez
establecidas correctamente la conexión y la comunicación, el LED verde lucirá de
forma fija.
Se ilumina un LED verde para indicar que el sistema de visión In-Sight Micro está
físicamente conectado al módulo de E/S y que el sistema de visión está
recibiendo alimentación a través de Ethernet (PoE) desde dicho módulo. El LED
no se iluminará mientras esté conectado a un sistema de visión In-Sight serie
5000 o 7000.
Conecta el módulo de E/S al sistema de visión, proporcionando conectividad
Ethernet al sistema de visión. También suministra alimentación a través de
Ethernet ("Power over Ethernet" o "PoE") a sistemas de visión In-Sight Micro .
El LED verde parpadea cuando se detecta una conexión de red al sistema de
visión. El LED naranja parpadea cuando se detecta actividad de red.
Descripción
