MANTENIMIENTO, SERVICIO Y RESOLUCIÓN DE FALLOS
SUSTITUCIÓN DEL ACCIONADOR DEL
CABEZAL DE IMPRESIÓN

Compact 32d, 32c y 53c

Notas: (1) El accionador del cabezal se suministra sin el cabezal ni su tarjeta
adaptadora.
(2) Herramientas necesarias: Destornillador plano, fijador de roscas
(fuerza media), llaves Allen de 2,5 mm y 3 mm, destornillador Torx
TX20, llave de tuercas de 5,5 mm, alicates de puntas largas.
Para cambiar el accionador del cabezal de impresión:
(1) Extraiga la cubierta del puente.
(2) Retire el cabezal de impresión.

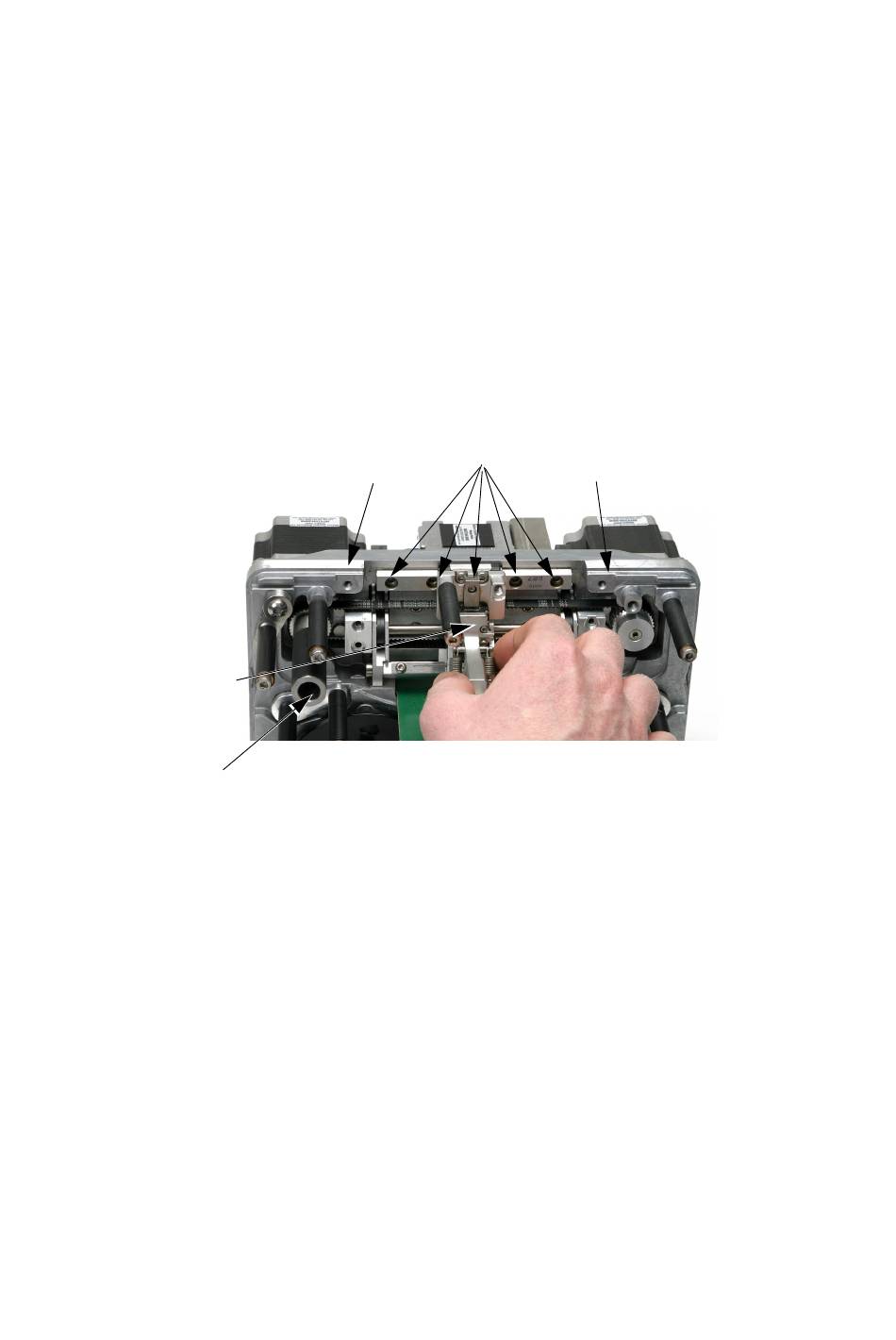

Conjunto
accionador
Cabestrante
(3) Retire los cuatro tornillos que sujetan los dos bloques de montaje.
(4) Retire los bloques de montaje.
(5) Quite los cinco tornillos que retienen la guía lineal.
(6) Retire la cubierta posterior del área de la máquina.
(7) Afloje los tres tornillos que sujetan el motor paso a paso del cabestrante
a la parte de atrás de la impresora.
(8) Tire del conjunto accionador hacia fuera.
PRECAUCIÓN:
(9) Monte el nuevo accionador.
(10) Alinee los piñones del motor paso a paso pequeño. Consulte
25378 8ª edición Marzo de 2018
Bloque Tornillos
de montaje
Impresora Compact 32d
No quite la guía lineal del resto del conjunto.
Si lo hace quedará inutilizable.
Bloque
de montaje
página 4-14.
4-13
