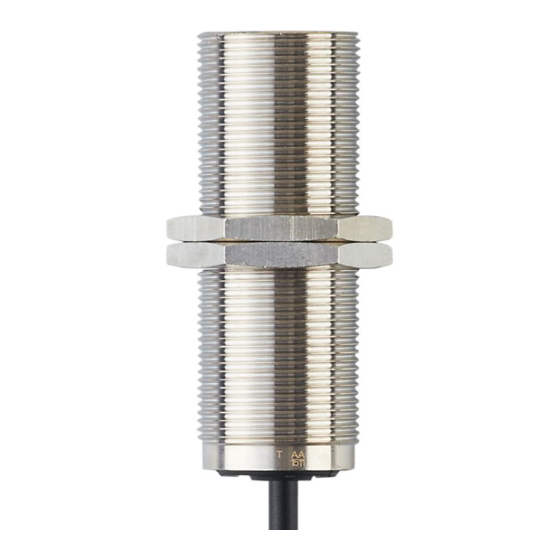

Monitor de velocidad de rotación compact m30 versión ac/dc

Publicidad

Enlaces rápidos

Instrucciones de montaje
Monitor de velocidad de rotación
Compact M30
Versión AC/DC
DI01xx
DI1xxA
ES

Publicidad

Tabla de contenido
loading

Resumen de contenidos para IFM Electronic ecomat200 DI01 Serie

  • Página 1 Instrucciones de montaje Monitor de velocidad de rotación Compact M30 Versión AC/DC DI01xx DI1xxA...
  • Página 2: Tabla De Contenido

    Índice de contenidos 1 Advertencia preliminar ..................2 1.1 Indicaciones de advertencia y símbolos utilizados ........3 2 Indicaciones de seguridad ...................3 2.1 Equipos ATEX (DI1xxA) ................3 3 Uso previsto ......................3 3.1 Función de conmutación ................4 3.2 Diagrama de funcionamiento ................4 4 Montaje ........................5 5 Conexión eléctrica ....................5 6 Ajuste ........................6 7 Funcionamiento ....................6...
  • Página 3: Indicaciones De Advertencia Y Símbolos Utilizados

    1.1 Indicaciones de advertencia y símbolos utilizados ► Operación requerida → Referencia cruzada Información Indicaciones complementarias. Nota importante El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías. ADVERTENCIA Advertencia de daños corporales graves. Puede existir peligro de muerte o de lesiones graves irreversibles.
  • Página 4: Función De Conmutación

    3.1 Función de conmutación Salida transistor conmutada (estado encendido velocidad > SP y durante el tiempo de espera conductor) al arranque no conmutada (estado apagado velocidad < SP bloqueado) SP = punto de conmutación 3.2 Diagrama de funcionamiento [Imp/min] SP + Hy 1: Suministro de tensión SP = punto de conmutación 2: Tiempo de espera al arranque...
  • Página 5: Montaje

    4 Montaje Principio de montaje Especificaciones de montaje ► Fijar el equipo con ayuda de un soporte de montaje y protegerlo contra un posible desprendimiento utilizando las tuercas incluidas. El equipo se puede montar enrasado. ► Para un funcionamiento óptimo se deben respetar las especificaciones de montaje mencionadas anteriormente.
  • Página 6: Ajuste

    6 Ajuste 1: Potenciómetro multivuelta para el ajuste del punto de conmutación (sin tope) 2: Indicadores LED para el estado de conmutación (→ 3.1 Función de conmutación) Elementos de indicación y mando ► Mantener constante la velocidad mínima que se va a supervisar en la instalación.
  • Página 7: Datos Técnicos

    8 Datos técnicos 75,5 Dimensiones [mm] DI0101 DI0104 DI103A Tensión nominal 20...250 AC/DC (45...65 Hz, AC) Corriente máxima [mA] 350 AC, 50 °C 200 AC, 60 °C (permanente) 250 AC, 80 °C 100 DC, 60 °C 100 DC, 80 °C Corriente máxima (pico) [mA] 2200 (20 ms / 0,5 Hz)
  • Página 8 DI0101 DI0104 DI103A Grado / clase de IP 65 / IP 67 / II protección Categoría de aparatos – ATEX Conexión Cable PUR / 2 m; 2 x 0,5 mm² Las fichas técnicas y las declaraciones de conformidad UE están disponibles en: www.ifm.com →...
