Dell Precision WorkStation 620 Guia Del Usuario página 12

NOTAS: Cuando se añaden RIMM, se deben instalar las parejas de módulos de memoria en la siguiente secuencia: RIMM2_A,
RIMM1_A, RIMM3_B y RIMM4_B o (consulte la
Continuity Module [módulo de continuidad Rambus]) en dicho zócalo de cada MEC. Si RIMM2_A a RIMM3_B contienen RIMM, pero
el zócalo RIMM4_B está vacío, se debe instalar un C-RIMM en dicho zócalo de cada MEC.
Si va a instalar RIMM de 512 MB, deberá instalar los pares de módulos de memoria siguiendo el orden siguiente: RIMM3_B,
RIMM4_B y RIMM2_A. Deberá también instalar un C-RIMM en el zócalo RIMM1_A.
Además, no es posible mezclar tecnología de 288 y 144 MB en los dos zócalos superiores de cada tarjeta de memoria vertical.

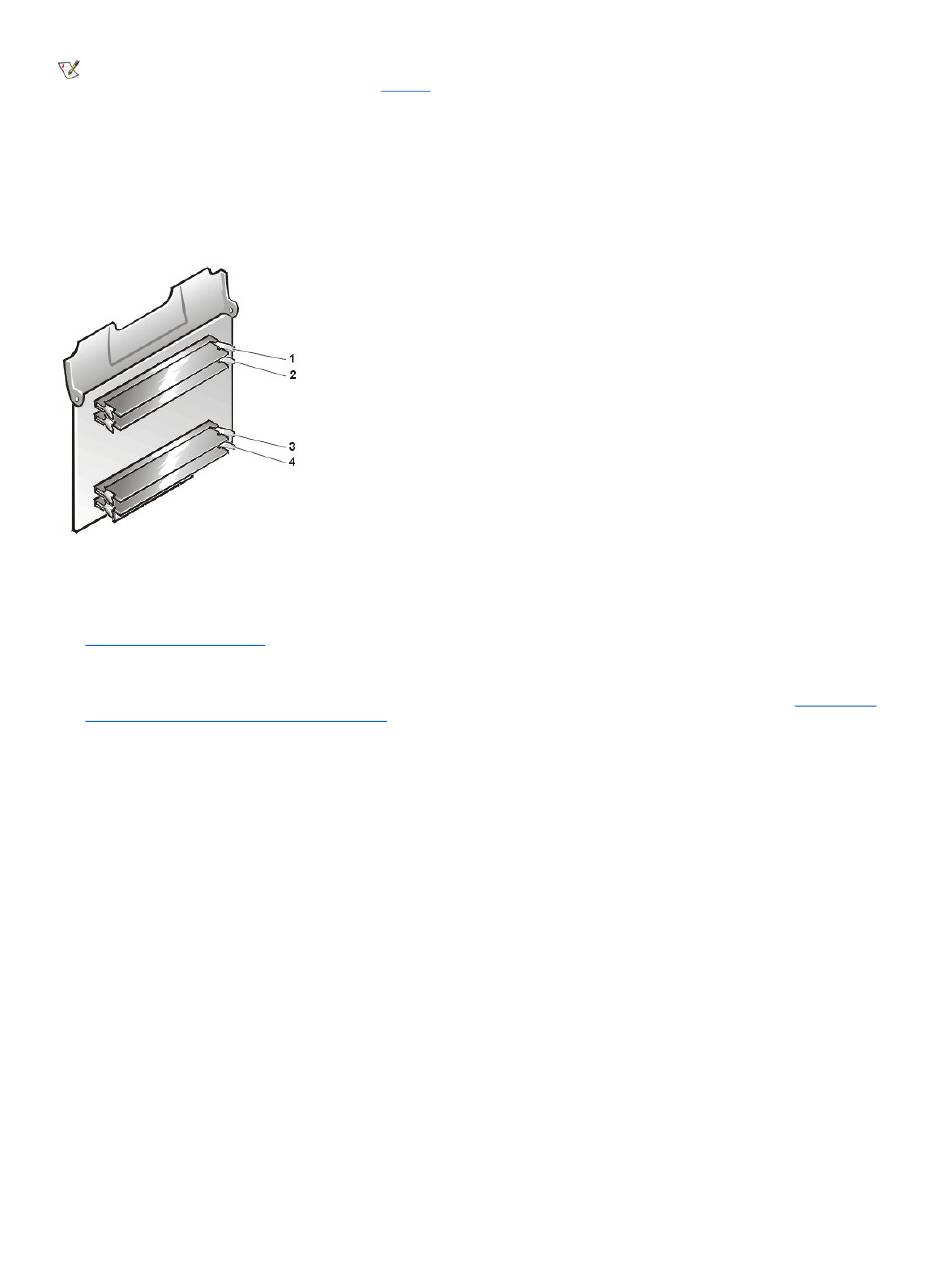

Figura 5. Secuencia del zócalo RIMM
Para añadir más memoria, realice los pasos siguientes.
AVISO: Consulte "Protección contra descargas electrostáticas" en la Guía de información de sistemas Dell Precision WorkStations.
1. Desmonte la cubierta de la
2. Determine los zócalos de módulos de memoria en los cuales instalará módulos o reemplazará módulos existentes.
3. Gire la cubierta verde del MEC hacia arriba para levantar el MEC de la placa base y retire el MEC del sistema. Consulte
instalación de una tarjeta de expansión de memoria".
4. Repita el paso 3 para los otros MEC.
5. Instale o monte los módulos de memoria según se necesite para lograr el total de memoria deseado.
AVISO: Para evitar dañar los módulos de memoria, presione el módulo totalmente recto hacia abajo hasta que encaje en el
zócalo aplicando la misma fuerza en cada extremo del módulo.
Para instalar un módulo de memoria, realice los pasos siguientes:
a. Localice los sujetadores de plástico que hay en cada extremo del zócalo (consulte la Figura 7). Oprima los sujetadores hacia afuera
hasta que se abran.
b. Oprima el módulo de memoria directamente hacia abajo dentro de la ranura a lo largo del centro del zócalo hasta que las lengüetas
sujetadoras se asienten en su lugar alrededor de los extremos del módulo de memoria.
AVISO: No deje zócalos vacíos entre los RIMM. Después de instalar el último RIMM, inserte un C-RIMM en un zócalo RIMM1_A o
RIMM4_B, cualquiera que sea el zócalo vacío con la numeración más baja, en cada MEC.
Figura 7. Instalación de un módulo RIMM
Figura 5). Si el zócalo RIMM1_A está vacío, se debe instalar un C-RIMM (Rambus
1 RIMM1_A
2 RIMM2_A
3 RIMM3_B
4 RIMM4_B
PC.
"Desmontaje e
