Porcelanosa SYSTEM-POOL Manual De Instalación página 22

Considerações prévias

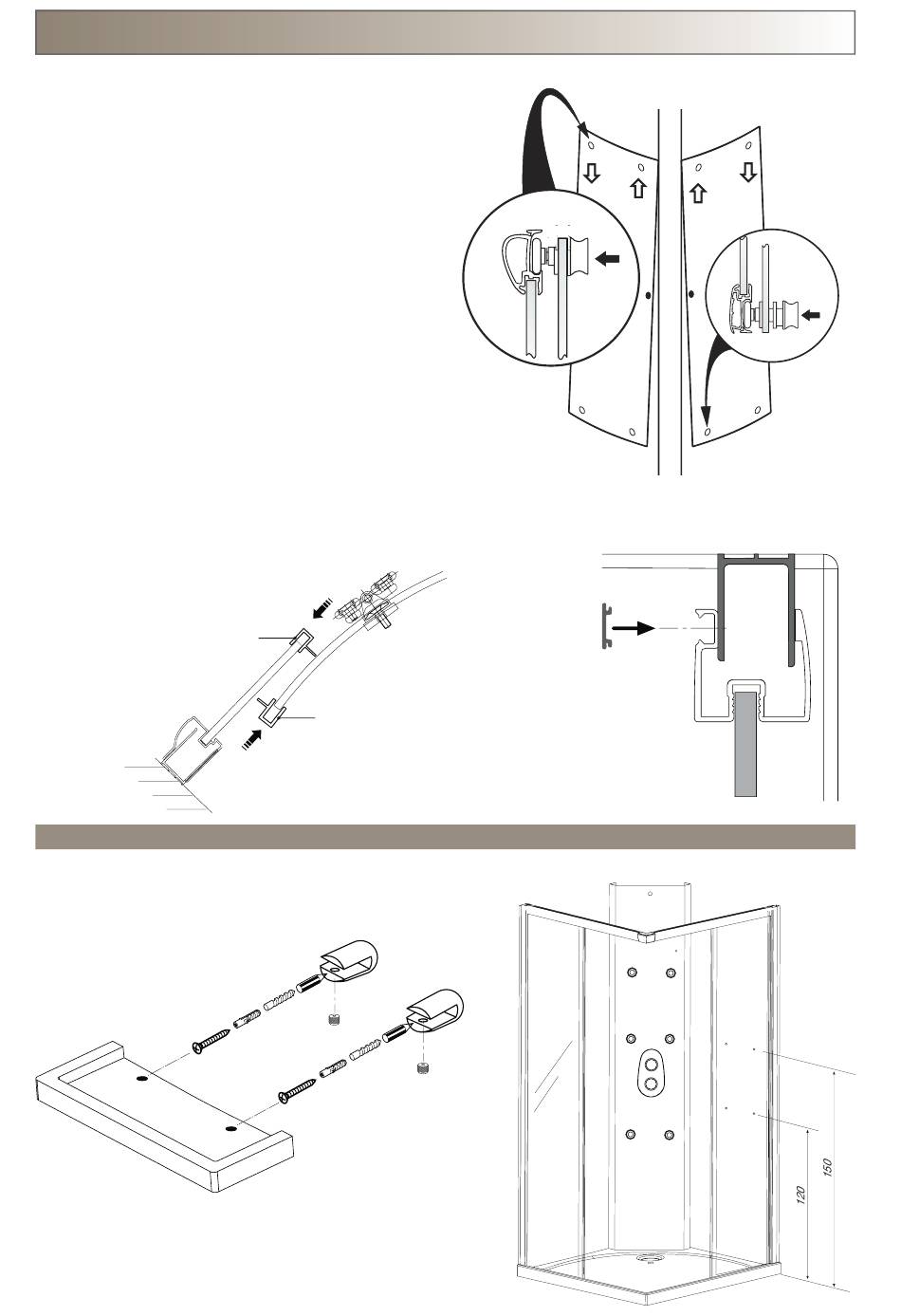

NOTA: Instalar as juntas nos lados dos vidros fixos e
móveis, (fig. 11) fornecidos junto ao tecto.
19. Instalar os vidros corrediços direito e esquerdo
encaixando primeiro as duas rodas superiores (zoom
9) ao perfil superior. Seguidamente, encaixar as duas
rodas inferiores (zoom 10) ao perfil inferior. Se não
encaixar correctamente, regular as excêntricas das
rodas até acoplar perfeitamente.
20. Para nivelar os vidros, regular as excêntricas das rodas
superiores. Quando os vidros estiverem nivelados,
apertar o parafuso das rodas com uma chave allen.
21. Regular as excêntricas das rodas inferiores procurando
que os vidros deslizem suavemente sem saírem das
guias do perfil inferior. Quando os vidros estiverem
nivelados, apertar o parafuso das rodas com a chave
allen.
22. Colocar os espelhos das rodas superiores e inferiores.
junta com lingueta
comprida
INSTALAÇÃO SABONETEIRAS:
x 2
A System-Pool recomenda situar as saboneteiras nas medidas
indicadas na fig. 13.
QUADRI
junta com
lingueta curta
Fig.11
nº3
3,5 x 25
x4
ZOOM 9
espelho
x2
Manual de Instalação
ZOOM 10
Fig.13
