REFERENCIA RÁPIDA DEL MÓDULO INALÁMBRICO

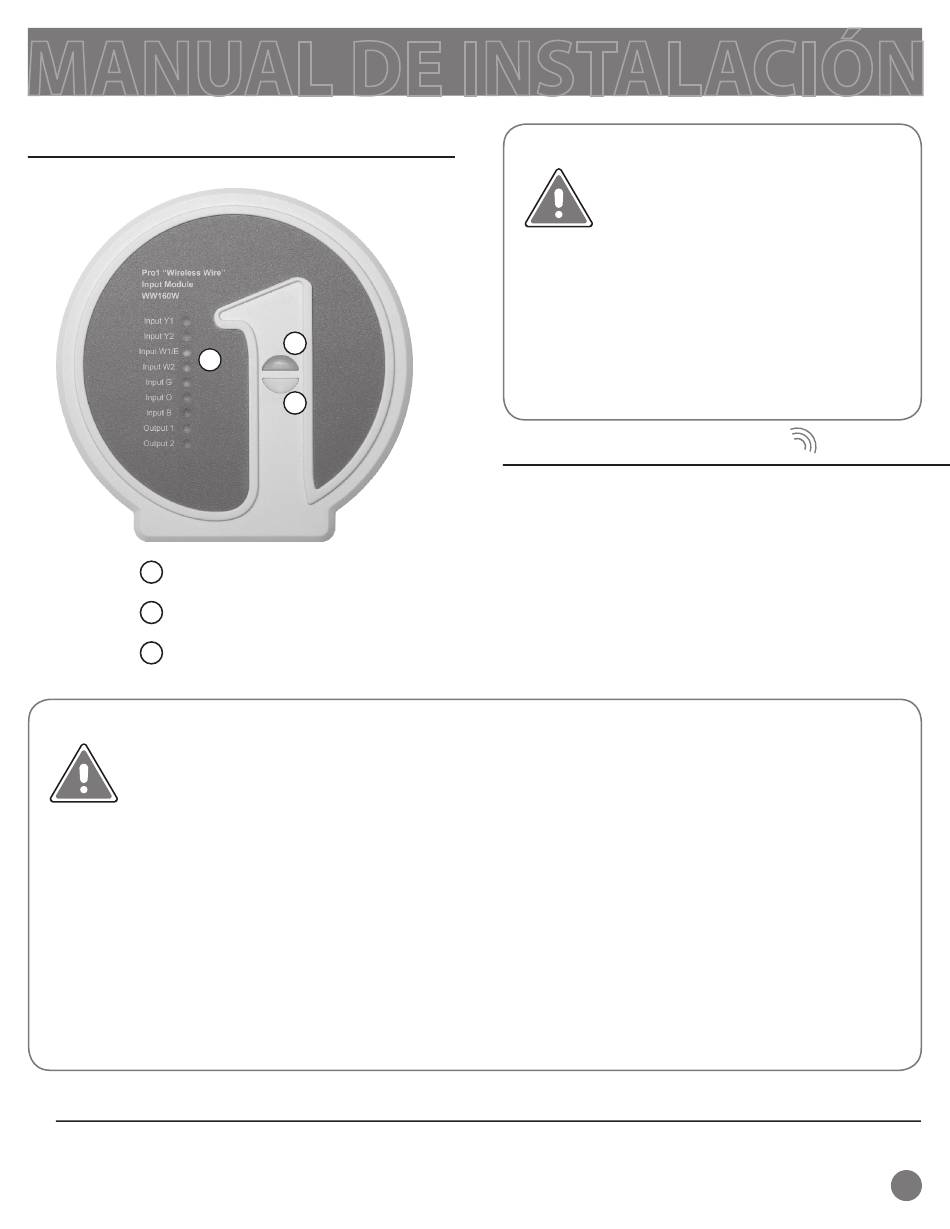

Familiarizarse con los módulos inalámbricos Wire®
1
1 Luces de terminal
2 Luz indicadora azul
3 Botón del módulo
Nota sobre el inalámbrico Wire®
Cuando el Y1 en el Módulo de Entrada recibe una señal de 24VAC envía una orden inalámbrica al
Módulo de Salida y cierra el Módulo de Salida Y1. La misma lógica aplica para Y2, W1, W2, G, B & O.
Cuando la Entrada 1 en el Módulo de Salida recibe una señal de 24VAC envía una orden
inalámbrica al Módulo de Entrada y cierra el terminal de la Salida 1. La misma lógica aplica para
Entrada 2/Salida 2.
Las luces de los terminales al frente del módulo indican cuándo está cerrado el relevador asociado.
La luz indicadora azul estará encendidas y se establece una comunicación y ésta está funcionando.
La luz indicadora azul parpadea cuando la unidad está enviando una señal.
La luz indicadora azul estará apagada si el módulo no se ha comunicado por 1 hora, o si se ha
perdido la señal de 24VAC.
Se apagaran todas las entradas después de 1 hora, si se pierde el enlace de comunicación de manera
continua.
Consejo de instalación
Visite nuestro sitio web para conocer más acerca de nuestra familia de productos inalámbricos.
2
3
Importante:
Ambos módulos inalámbricos deben
tener energía de 24VAC conectada
en R y C. Estos módulos solamente
pueden utilizar energía de 24VAC. La
señal inalámbrica es de una sola vía
desde el Módulo de Entrada hasta
el Módulo de Salida para todas las
terminales, excepto Entrada 1 y
Entrada 2. Las terminales Entrada 1
y Entrada 2 tienen una señal de una
sola vía a Salida 1 y Salida 2.
Conexión del inalámbrico Wire®
1.
Mantenga presionado el botón del Módulo de
Salida por 5 segundos.
2.
La luz indicadora azul parpadeará mientras
espera por una señal del módulo de Entrada.
3.
Mantenga presionado el botón del Módulo de
Entrada por 5 segundos.
4.
La los indicadora azul estará encendida
continuamente para mostrar que se ha establecido
la comunicación.
2
